Anschlusskit ServCube

Art.-Nr. | Bezeichnung |
---|---|
12014 | Anschlusskit ServCube Basic |
12015 | Anschlusskit ServCube Plus |
Technische Kurzbeschreibung
- spezielles Anschlusskit als Schwimmende Entnahme mit verstärktem Rückschlagventil zur Kombination mit einer Tauchdruckpumpe in Verbindung mit der Wasserversorgung über die Trinkwassernachspeisemodule ServCube und PowerServ
- durch den flexiblen Saugschlauch mit einer PE-Kugel bewegt sich auch bei steigendem oder fallendem Wasserstand der Ansaugfilter immer im Bereich des saubersten Wassers und ein Edelstahl-Seiher verhindert die Ansaugung auch kleinster Partikel zum Schutz der Pumpe und Installationen.
- mit speziell verstärktem Rückschlagventil, das sich erst bei einem Unterdruck von 0,3 bar öffnet und so die Ansaugung aus der Zisterne ermöglicht. Das verstärkte Rückschlagventil sorgt für einen einwandfreien Betrieb der Trinkwassermodule ServCube und PowerServ in Verbindung mit der eingesetzten Tauchdruckpumpe.
- Basic-Variante für Tauchdruckpumpen mit zwei Saugstutzen und Plus-Variante mit zusätzlichem T-Stück zum Einsatz bei (Tauchdruck-) Pumpen mit einem Saugstutzen
ServPress

Art.-Nr. | Bezeichnung |
---|---|
12390 | ServPress 6-40 |
12391 | ServPress 6-60 |
12392 | ServPress 6-80 |
12393 | ServPress 8-70 |
Technische Kurzbeschreibung
- mehrstufige mediumgekühlte Tauchdruckpumpe aus Edelstahl, mit Laufrädern aus verstärktem thermoplastischem Kunststoff, für den vertikalen oder horizontalen Betrieb, für Dauerlauf und Trockenaufstellung geeignet
- Pumpe ausgestattet mit integriertem Kondensator und thermischem Überlastungsschutz, 20 m Anschlusskabel mit Schukostecker und Pumpengehäuse aus Edelstahl mit 2 seitlichen Saugstutzen 1" Innengewinde und Druckstutzen 1" (Abgang nach oben) am Pumpenkopf, Pumpenfuß mit Edelstahlplatte zur Aufstellung und Fixierung, mit Tragegriff
- maximale Eintauchtiefe 17 m, maximale Fördermenge an Sand 60 g/m³
- fördert sauberes und klares Wasser mit einer Temperatur bis +35 °C, besonders gut geeignet zur Wasserversorgung aus Zisternen, vor allem in Kombination mit den Trinkwassernachspeisemodulen ServCube und PowerServ einsetzbar
Haus-Anschluss-Set

Art.-Nr. | Bezeichnung |
---|---|
27512 | Haus-Anschluss-Set, PE-Rohr 12,5 m |
27513 | Haus-Anschluss-Set, Schlauch 12,5 m |
Technische Kurzbeschreibung
- Installations-Set zum Anschluss eines Regenwassermanagers an einen Regenwassertank
- passend für iRain eco, TopRain und iCube Serie

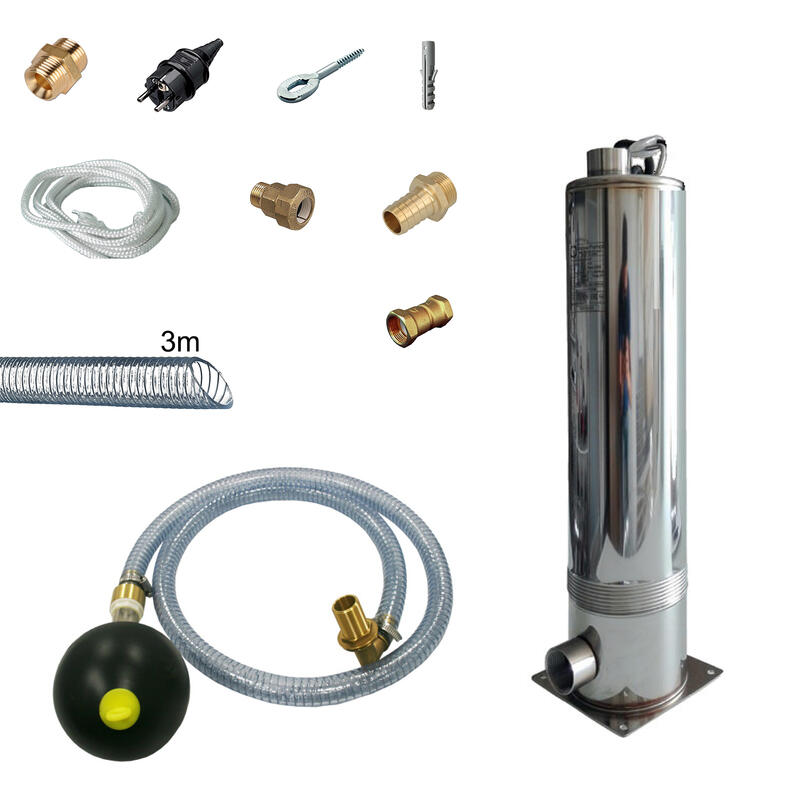

EcoServ Sub

Art.-Nr. | Bezeichnung |
---|---|
27109 | EcoServ Sub 13-40 230V Double |
27119 | EcoServ Sub 13-40 230V |
Technische Kurzbeschreibung
- Zubringer-Set mit Tauchdruckpumpe für eine unterstützende Förderleistung bei Systemen mit selbstansaugenden Pumpen wie PowerRain und ecoServer oder als notwendige Versorgungsleistung eines Hybridbehälters bei den Regenwassersystemsteuerungen PowerRain H, EcoServer H, iServer H oder PowerServer H
- Das EcoServ Sub Zubringer-Set ist für die Montage in einen Regenwasserspeicher vorgesehen. Die Tauchdruckpumpe aus Edelstahl fördert sauberes und klares Wasser (speziell Regenwasser), welches frei von Festkörpern oder schleifenden Partikeln ist
- Anwendung bei PowerRain S, ecoServer S, iServer S und PowerServer X: Vordruck der Tauchdruckpumpe zur Sicherstellung der Betriebssicherheit bei außergewöhnlich hohen geodätischen Verhältnissen oder Druckverlusten zwischen Regenwasserspeicher und Systemsteuerung sowie ungünstigen Ansaugverhältnissen
- Die maximale Eintauchtiefe der Pumpe beträgt 17 m und die maximal überbrückbare Höhendifferenz 38 m

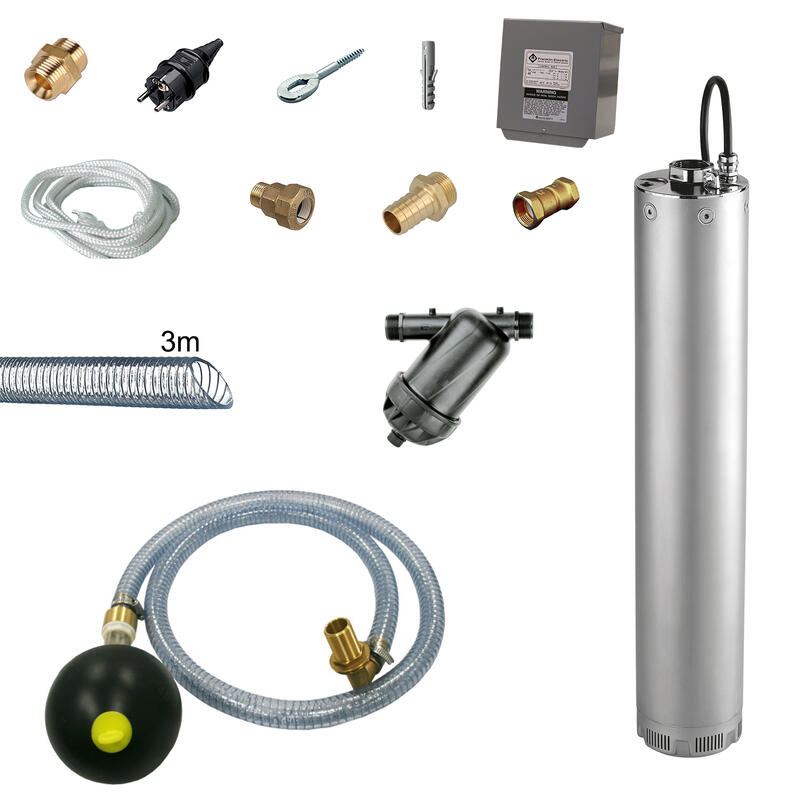

PlusServ Sub 230 V

Art.-Nr. | Bezeichnung |
---|---|
27115 | PlusServ Sub 16-36 230V Double |
27117 | PlusServ Sub 16-46 230V Double |
27126 | PlusServ Sub 16-36 230V |
27128 | PlusServ Sub 16-46 230V |
Technische Kurzbeschreibung
- Zubringer-Set mit Tauchdruckpumpe für eine unterstützende Förderleistung bei Systemen mit selbstansaugenden Pumpen wie PowerRain und ecoServer oder als notwendige Versorgungsleistung eines Hybridbehälters bei den Regenwassersystemsteuerungen PowerRain H, EcoServer H, iServer H oder PowerServer H
- Das PlusServ Sub Zubringer-Set ist für die Montage in einen Regenwasserspeicher vorgesehen. Die Tauchdruckpumpe aus Edelstahl fördert sauberes und klares Wasser (speziell Regenwasser), welches frei von Festkörpern oder schleifenden Partikeln ist
- Anwendung bei PowerRain S, ecoServer S, iServer S und PowerServer X: Vordruck der Tauchdruckpumpe zur Sicherstellung der Betriebssicherheit bei außergewöhnlich hohen geodätischen Verhältnissen oder Druckverlusten zwischen Regenwasserspeicher und Systemsteuerung sowie ungünstigen Ansaugverhältnissen
- Die maximale Eintauchtiefe der Pumpe beträgt 20 m und die maximal überbrückbare Höhendifferenz 36 m

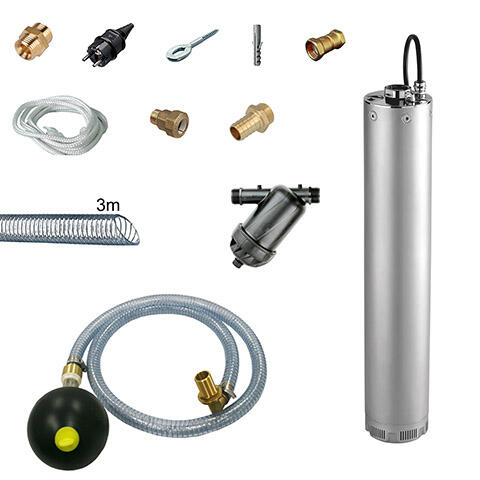

PlusServ Sub 400 V

Art.-Nr. | Bezeichnung |
---|---|
27116 | PlusServ Sub 16-36 400V Double |
27118 | PlusServ Sub 16-46 400V Double |
27127 | PlusServ Sub 16-36 400V |
27129 | PlusServ Sub 16-46 400V |
Technische Kurzbeschreibung
- Zubringer-Set mit Tauchdruckpumpe für eine unterstützende Förderleistung bei Systemen mit selbstansaugenden Pumpen wie PowerRain und ecoServer oder als notwendige Versorgungsleistung eines Hybridbehälters bei den Regenwassersystemsteuerungen PowerServer 30-XX H
- das PlusServ Sub Zubringer-Set ist für die Montage in einen Regenwasserspeicher vorgesehen. Die Tauchdruckpumpe aus Edelstahl fördert sauberes und klares Wasser (speziell Regenwasser), welches frei von Festkörpern oder schleifenden Partikeln ist
- Anwendung bei PowerServer 30-XX X: Vordruck der Tauchdruckpumpe zur Sicherstellung der Betriebssicherheit bei außergewöhnlich hohen geodätischen Verhältnissen oder Druckverlusten zwischen Regenwasserspeicher und Systemsteuerung sowie ungünstigen Ansaugverhältnissen
- die maximale Eintauchtiefe der Pumpe beträgt 20 m und die maximal überbrückbare Höhendifferenz 36 m

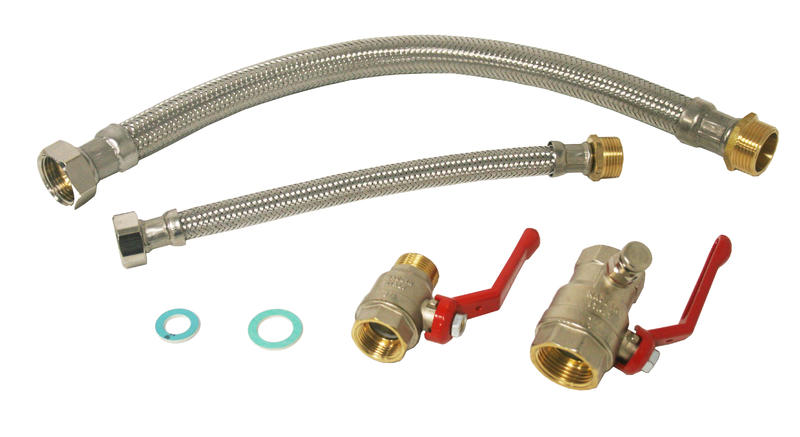

Anschluss-Set Server 10-XX und 16-XX

Art.-Nr. | Bezeichnung |
---|---|
27501 | Anschluss-Set Server 10-XX und 16-XX |
Technische Kurzbeschreibung
- Anschluss-Set für Ecoserver, iServer, PowerServer und SuperServer 10-XX und 16-XX
- Komplett-Set mit Zubehör zum fachgerechten Anschluss des Drucksammelrohres (Betriebswasser) und zum Anschluss der zwei Nachspeiseventile an die Trinkwasserleitung 1 1/4"

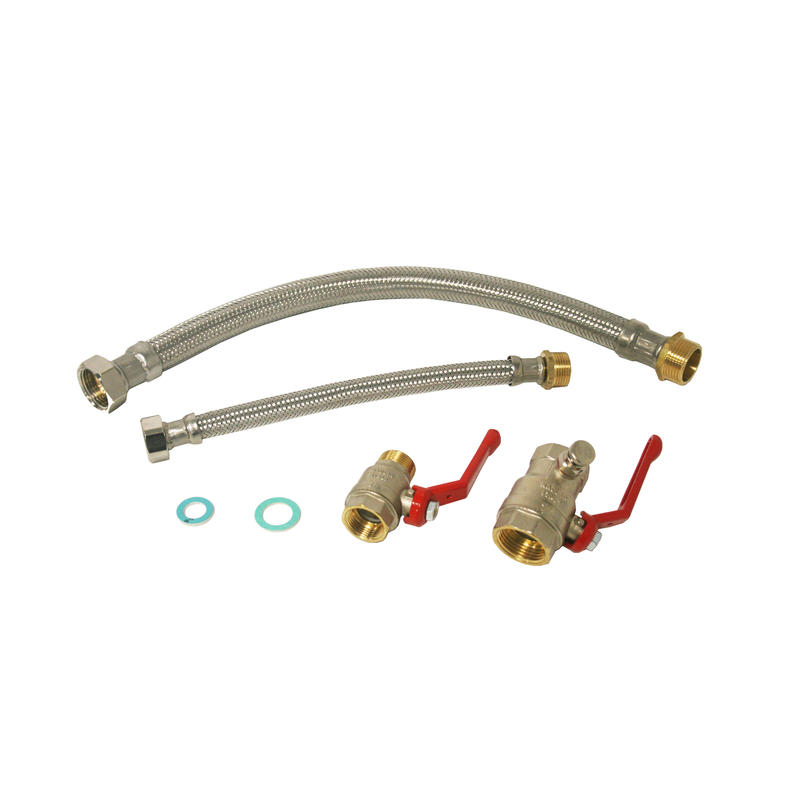

Anschluss-Set Server 25-XX

Art.-Nr. | Bezeichnung |
---|---|
27503 | Anschluss-Set Server 30-XX |
Technische Kurzbeschreibung
- Anschluss-Set für PowerServer und SuperServer 30-XX
- Komplett-Set mit Zubehör zum fachgerechten Anschluss des Drucksammelrohres (Betriebswasser) und der Trinkwassernachspeisung.

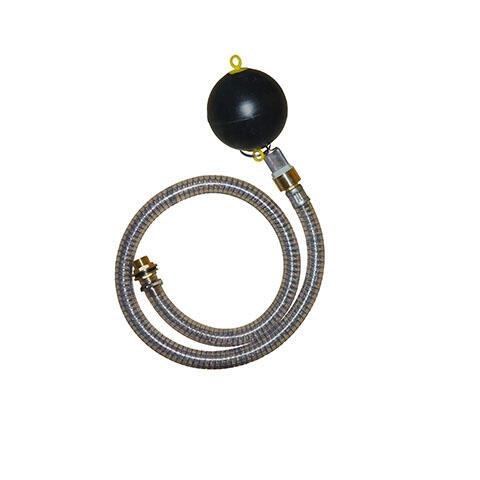

schwimmende Entnahme SWE

Art.-Nr. | Bezeichnung |
---|---|
12420 | Schwimmende Entnahme Eco 1,2 m |
12421 | Schwimmende Entnahme Eco 2,1 m |
12422 | Schwimmende Entnahme Eco 3,0 m |
Technische Kurzbeschreibung
- zur Wasserentnahme aus Tanks und Zisternen, um Verunreinigungen an der Wasseroberfläche und Sedimente nicht mit anzusaugen
- mit flexiblem, Saugschlauch, Edelstahl-Seiher mit PE-Kugel und Messing-Tankdurchführung
Schwimmende Entnahme Flex

Art.-Nr. | Bezeichnung |
---|---|
10010 | Schwimmende Entnahme Flex 1" 2 m |
10011 | Schwimmende Entnahme Flex 1" 3 m |
Technische Kurzbeschreibung
- zur Wasserentnahme aus Tanks und Zisternen, um Verunreinigungen an der Wasseroberfläche und Sedimente nicht mit anzusaugen
- mit flexiblem, transparentem Saugschlauch, kugelgelagertem Rückschlagventil, Edelstahl-Seiher mit PE-Kugel und Messing-Tankdurchführung

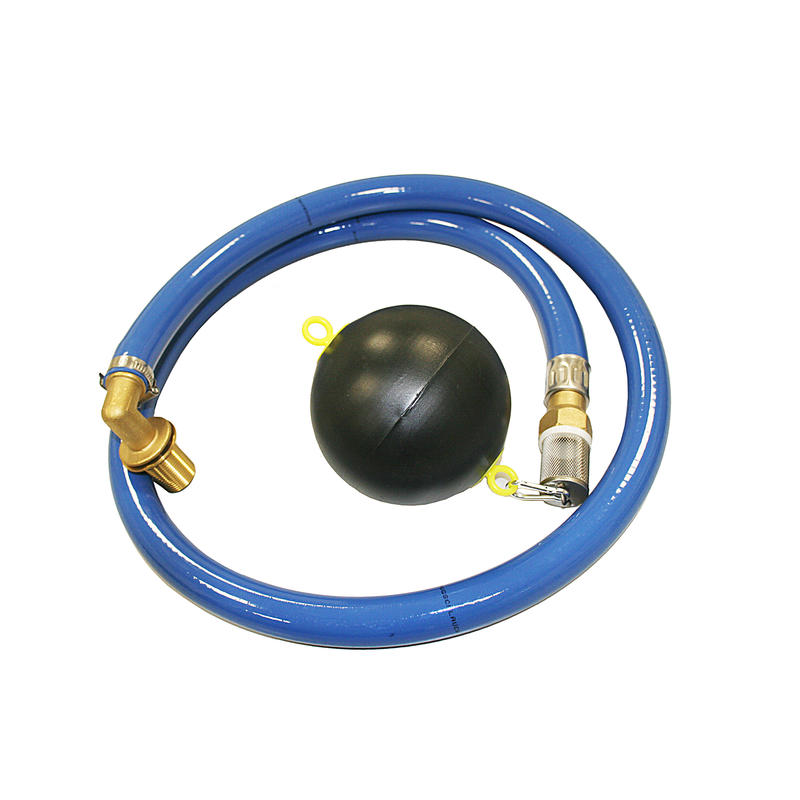

Schwimmende Entnahme SAFF

Art.-Nr. | Bezeichnung |
---|---|
10045 | Schwimmende Entnahme SAFF 2 m |
10046 | Schwimmende Entnahme SAFF 3 m |
Technische Kurzbeschreibung
- zur Wasserentnahme aus Tanks und Zisternen, um Verunreinigungen an der Wasseroberfläche und Sedimente nicht mit anzusaugen. Die Maschenweite beträgt 1 mm
- aufgrund des speziellen Feinfilters besonders gut geeignet für die Wasserentnahme aus Regenspeichern ohne oder nur mit grobem Filter, außerdem bei Wasserversorgung von Anwendungen mit besonderer Wasserqualität

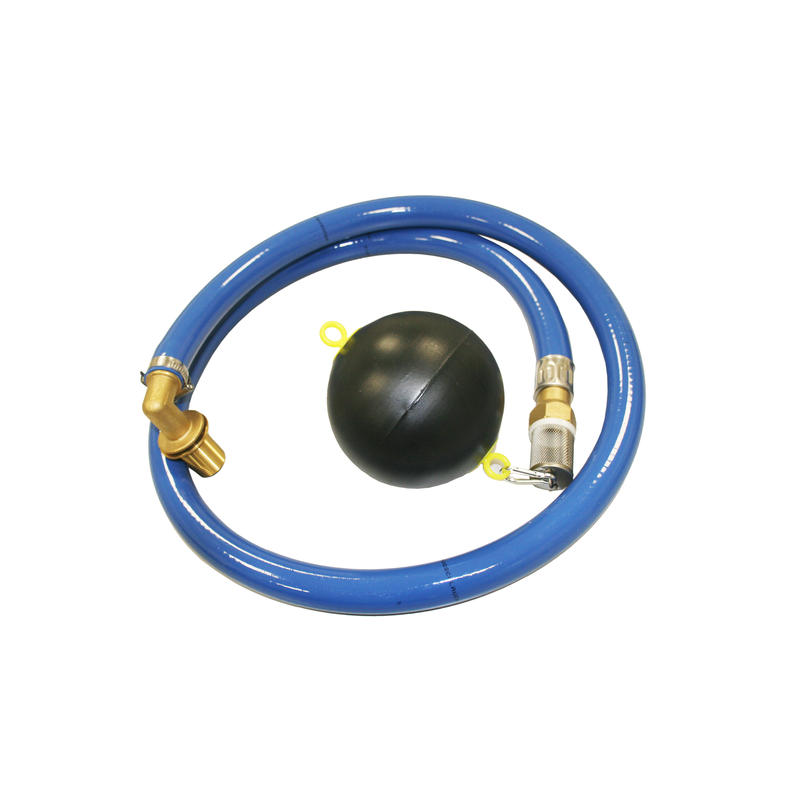

Schwimmende Entnahme Plus 1 m

Art.-Nr. | Bezeichnung |
---|---|
12210 | Schwimmende Entnahme Plus 1 m |
Technische Kurzbeschreibung
- zur Wasserentnahme aus Tanks und Zisternen, um Verunreinigungen an der Wasseroberfläche und Sedimente nicht mit anzusaugen
- mit flexiblem, keimhemmendem, lichtundurchlässigem, blauem Saugschlauch und hochwertigem, kugelgelagertem Rückschlagventil sowie Edelstahl-Seiher mit PE-Kugel und Messing-Tankdurchführung

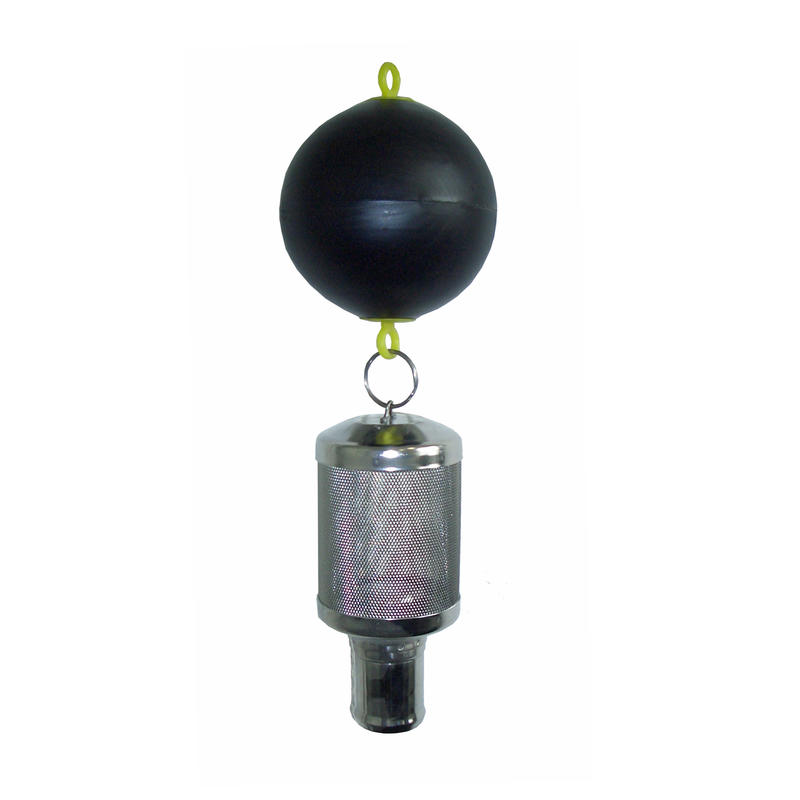

Saugkorb-Set

Art.-Nr. | Bezeichnung |
---|---|
12200 | Saugkorb-Set 26 mm |
12201 | Saugkorb-Set 32 mm |
12202 | Saugkorb-Set 38 mm |
12203 | Saugkorb-Set 50 mm |
Technische Kurzbeschreibung
- Saugkorb-Set als Baugruppe für eine Schwimmende Entnahme zur sauberen Entnahme von Wasser aus Zisternen, Vorlagebehältern und Auffangbecken
- durch die PE-Schwimmerkugel wird erreicht, dass sowohl Ablagerungen am Boden, wie auch aufschwemmende Feststoffe, durch den Auf- und Abtrieb bei steigendem oder sinkendem Wasserstand nicht mit angesaugt werden

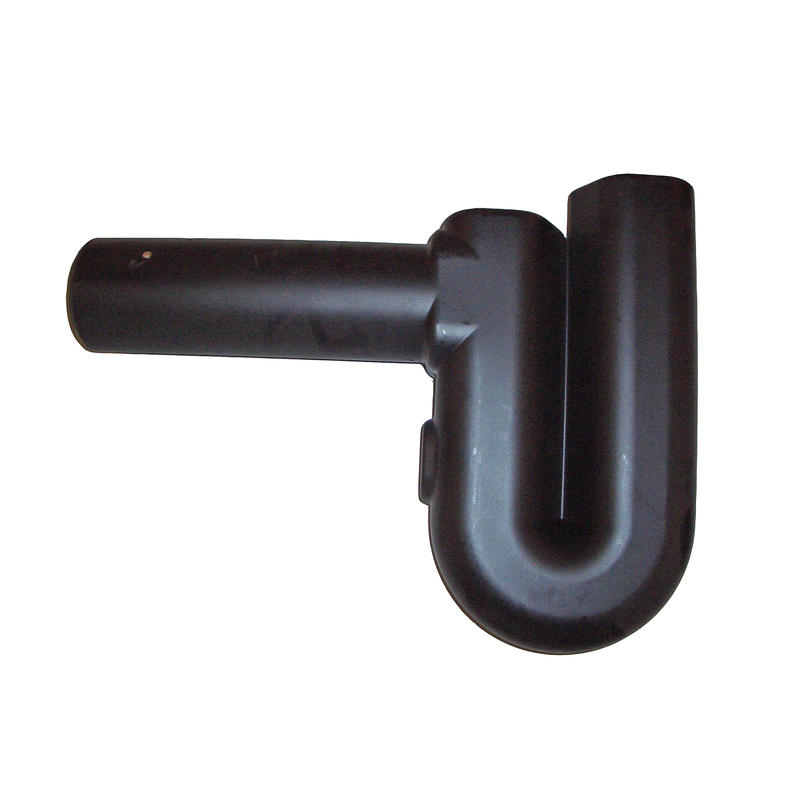

Überlaufsiphon

Art.-Nr. | Bezeichnung |
---|---|
10089 | Überlaufsiphon DN 100 |
10605 | Überlaufsiphon DN 150 |
Technische Kurzbeschreibung
- Überlaufsiphon aus Polyethylen mit Anschluss DN 100 zum Einbau in den Regenspeicher, zum Erreichen einer gleichbleibend guten Wasserqualität
- speziell geformter Siphon mit Skimmereffekt als Geruchsverschluss gegen den Kanal

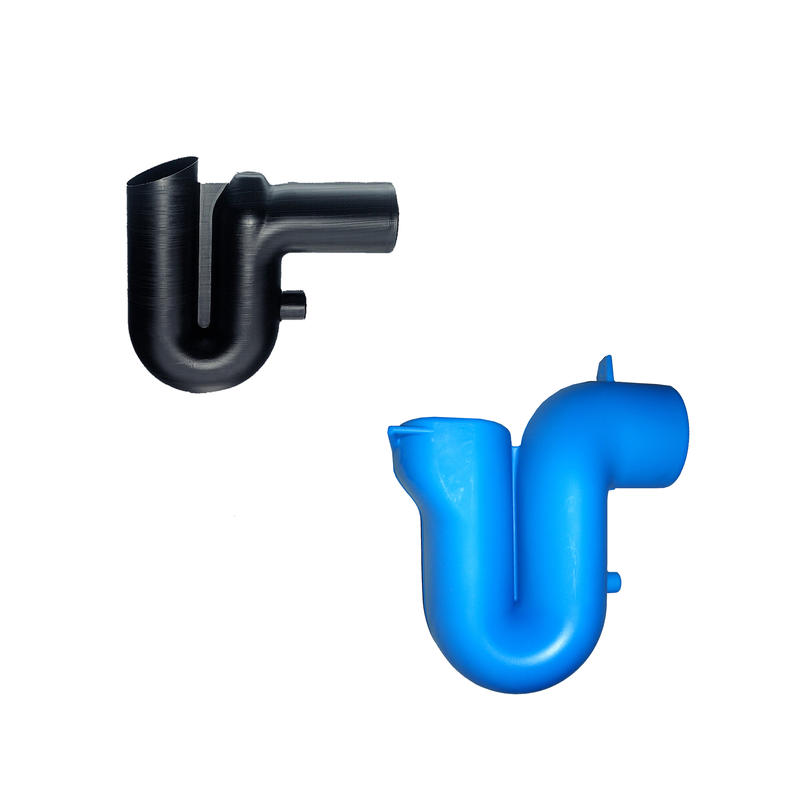

Überlaufsiphon mit Kleintierschutz

Art.-Nr. | Bezeichnung |
---|---|
10018 | Überlaufssiphon DN 100 mit Sperre |
10159 | Überlaufsiphon DN 150 mit Sperre |
Technische Kurzbeschreibung
- Überlaufsiphon aus Polyethylen mit Anschluss DN 100 oder DN 150 zum Einbau in den Regenspeicher
- speziell geformter Siphon mit Skimmereffekt als Geruchsverschluss gegen den Kanal und mit integrierter Spirale (DN 100) oder Lochblech-Abdeckung (DN 150) als Nagetiersperre aus Edelstahl

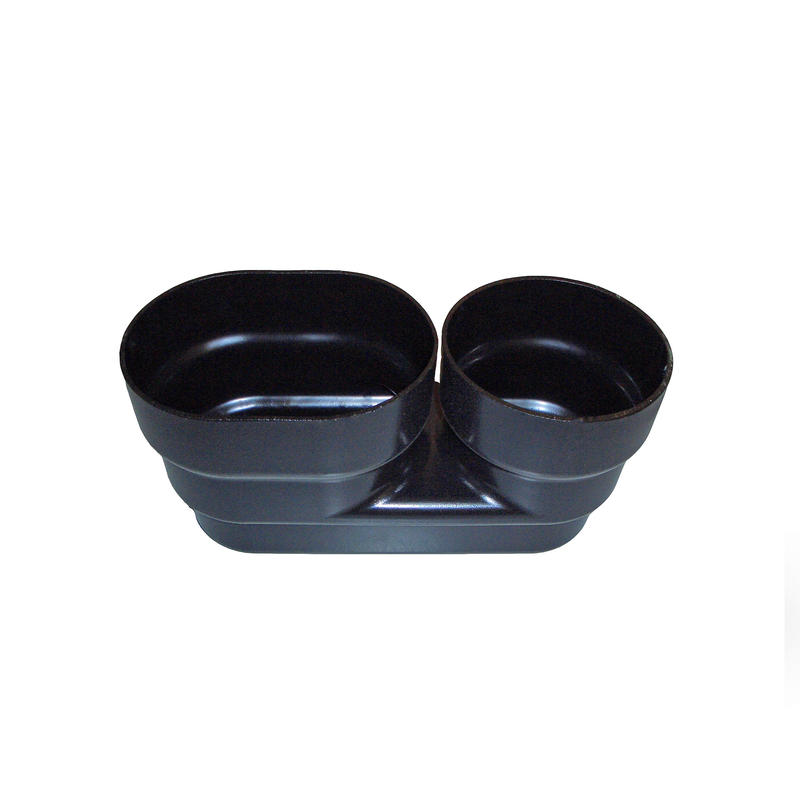

Beruhigter Zulauf

Art.-Nr. | Bezeichnung |
---|---|
10019 | Beruhigter Zulauf DN 100 |
10160 | Beruhigter Zulauf DN 150 |
Technische Kurzbeschreibung
- Beruhigter Zulauf mit Anschluss in DN 100 / 125 oder DN 150 zum Einbau in den Regenspeicher gemäß DIN 1986
- mit Querschnittserweiterung am Auslass, um die Eintrittsgeschwindigkeit des Regenwassers zu verlangsamen und so Verwirbelungen zu vermeiden

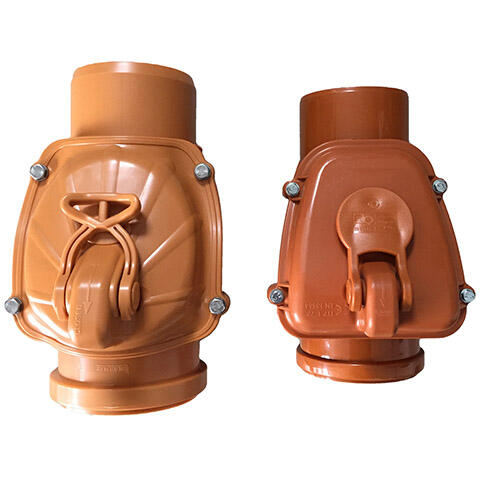

Rückstauklappe

Art.-Nr. | Bezeichnung |
---|---|
11101 | Rückstauklappe DN 100 |
11102 | Rückstauklappe DN 125 |
11103 | Rückstauklappe DN 150 |
11104 | Rückstauklappe DN 200 |
Technische Kurzbeschreibung
- Rückstauverschluss mit verriegelbarer Rückstauklappe aus Edelstahl nach Norm EN 13564

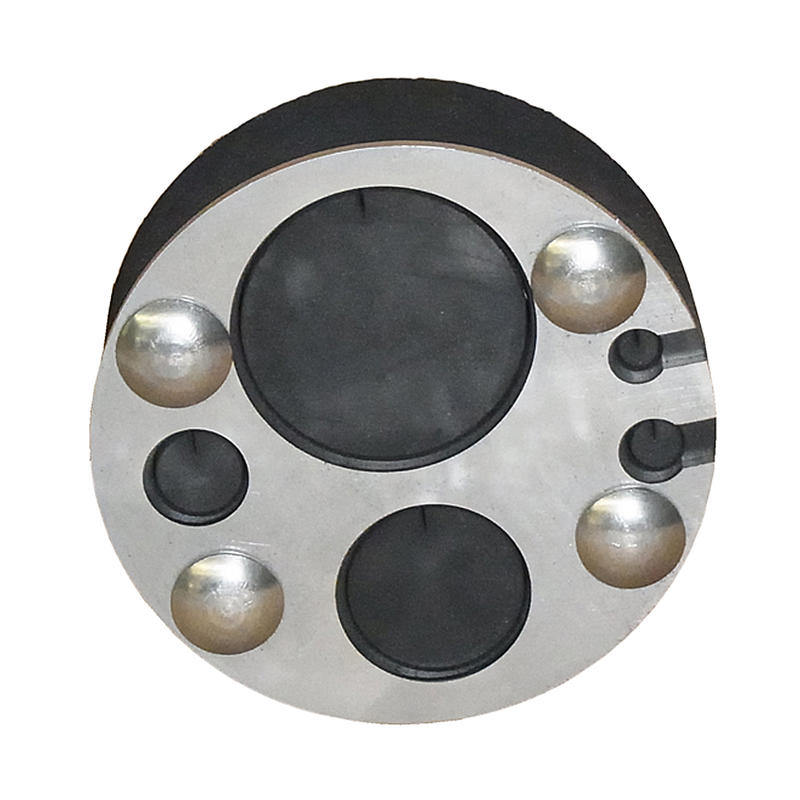

Mauerdurchführung 100

Art.-Nr. | Bezeichnung |
---|---|
10546 | Mauerdurchführung mehrfach DN 100 |
Technische Kurzbeschreibung
- Mauerdurchführung zum Einbau in eine KG-Rohrmuffe DN 100 zur wasserdichten Verbindung für diverse Leitungen und Kabel zwischen Regenspeicher und Technikraum
- die Mauerdurchführung 100 verfügt über jeweils eine Öffnung DN 50 (z. B. HT-Rohr für Trinkwassernachspeisung), DN 32 (z. B. Saugleitung) und DN 16 (z. B. PE-Rohr für die Rückspülvorrichtung) und zwei Öffnungen für Kabel (Stromkabel, Wasserstandsmessung etc.)
- nicht benötigte Öffnungen können über beiliegende Stopfen verschlossen werden

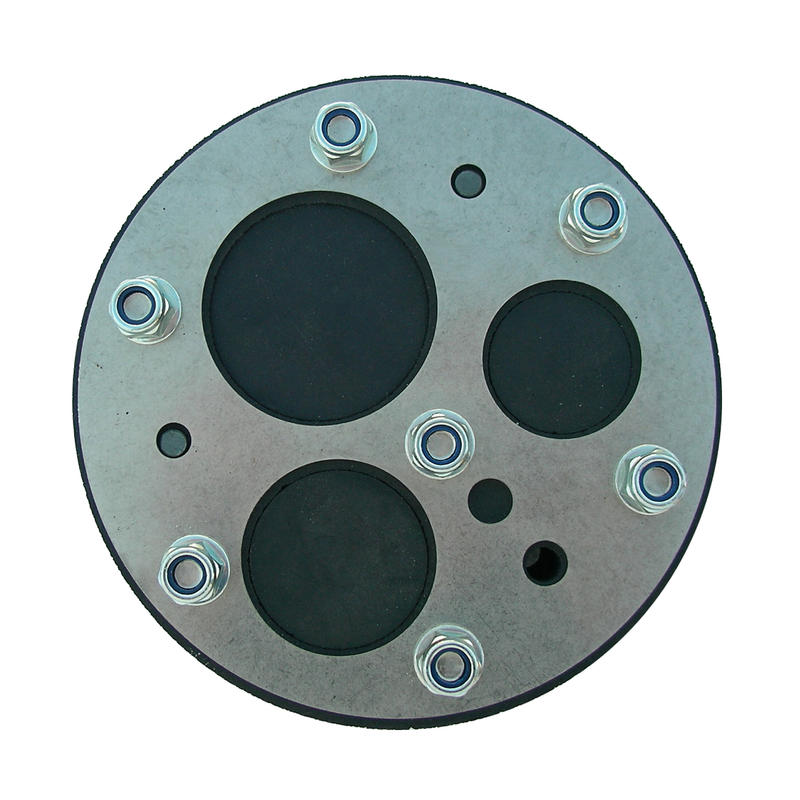

Mauerdurchführung 150

Art.-Nr. | Bezeichnung |
---|---|
10604 | Mauerdurchführung mehrfach DN 150 |
Technische Kurzbeschreibung
- Mauerdurchführung zum Einbau in eine KG-Rohrmuffe DN 150 zur wasserdichten Verbindung für diverse Leitungen und Kabel zwischen Regenspeicher und Technikraum
- die Mauerdurchführung 150 verfügt über jeweils eine Öffnung DN 50 (z.B. HT-Rohr für Trinkwassernachspeisung), 1 1/4" (z. B. Saugleitung) und 1" (z. B. PE-Rohr für die Rückspülvorrichtung) und drei Öffnungen für Kabel (Stromkabel, Wasserstandsmessung etc.)
- nicht benötigte Öffnungen können über beiliegende Stopfen verschlossen werden

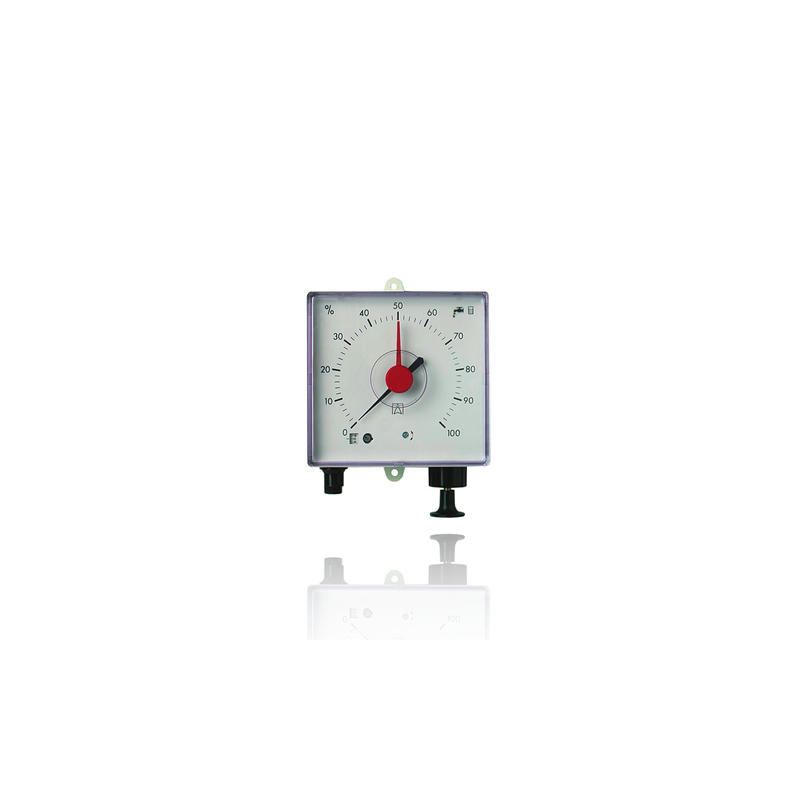

Pneumatische
Füllstandsanzeige

Art.-Nr. | Bezeichnung |
---|---|
10044 | Pneumatische Füllstandsanzeige |
Technische Kurzbeschreibung
- pneumatisches Füllstandsmessgerät für Wasser zur Fernmessung bis 50 m für Wasserspeicher aus Kunststoff oder Beton
- Wasserstandshöhe stufenlos einstellbar von 1 bis 3 m
- Stellanzeiger für einfache Verbrauchskontrolle, mit Gehäuse aus schlagfestem Kunststoff für Wandmontage und Füllstandsanzeige in %-Füllhöhe

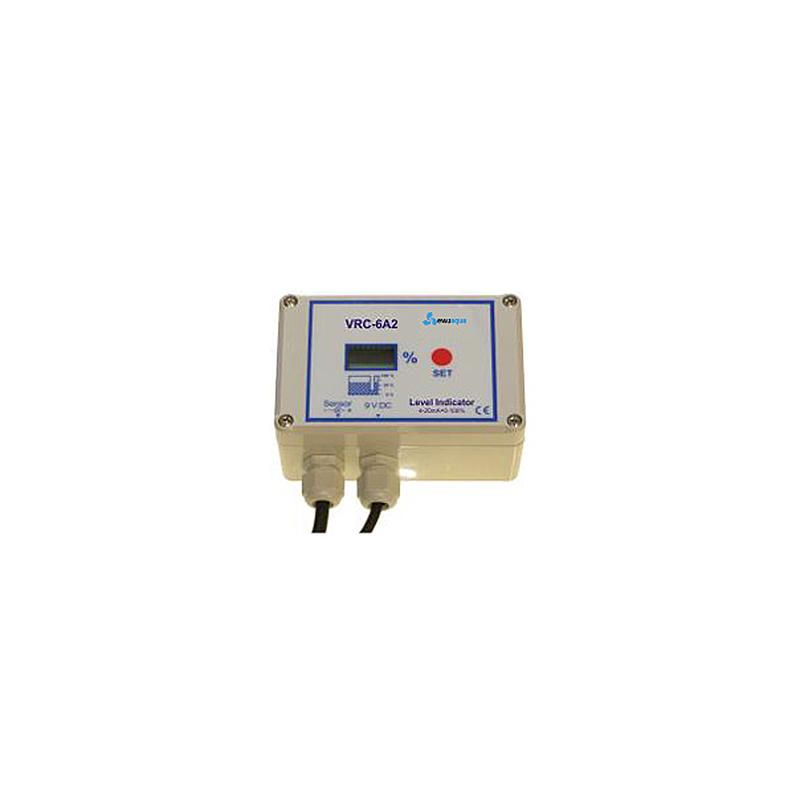

Digitale Füllstandsanzeige

Art.-Nr. | Bezeichnung |
---|---|
85600 | Digitale Füllstandsanzeige |
Technische Kurzbeschreibung
- Steuergerät mit Sensoreinheit (Drucksensor), welches den Füllstand eines Behälters in 1 %-Schritten auf einer LCD-Anzeige wiedergibt
- das Gerät wird standardmäßig über eine 9 V Batterie versorgt (Betrieb mehrere Jahre möglich), ein Netzbetrieb durch den separaten Erwerb eines 9 V Netzadapters ist allerdings auch möglich
- Gerät auch für Flachtanks mit einer Wasserstandshöhe von bis zu 0,8 m möglich, sogar möglicherweise nach Rücksprache bis zu 0,6 m
Kennzeichnungs-Set

Art.-Nr. | Bezeichnung |
---|---|
10090 | Kennzeichnungs-Set |
Technische Kurzbeschreibung
- Laut Trinkwasserverordnung (TrinkwV 2001) §17 (2) besteht eine Kennzeichnungspflicht für Installationen, in denen kein Trinkwasser eingesetzt wird und laut DIN 1989 muss jede Regenwassernutzungsanlage mit entsprechenden Hinweisschildern gekennzeichnet sein
- Kennzeichnungs-Set für die generelle Kennzeichnung von Gebäuden, in denen eine Regenwassernutzungsanlage installiert ist und für die separate Kennzeichnung von Leitungen und Entnahmestellen, die nicht mit Trinkwasser betrieben werden
Hinweisschild

Art.-Nr. | Bezeichnung |
---|---|
10535 | Hinweisschild |
Technische Kurzbeschreibung
- Laut Trinkwasserverordnung (TrinkwV 2001) §17 (2) besteht eine Kennzeichnungspflicht für Installationen, in denen kein Trinkwasser eingesetzt wird. Hinweisschild für die generelle Kennzeichnung von Gebäuden, in denen eine Betriebswassernutzungsanlage installiert ist. Dieses entbindet nicht von der Pflicht der separaten Kennzeichnung von Leitungen und Entnahmestellen
- Hinweisschild aus Polystyrol in weiss mit schwarzem Aufdruck, 1,5 mm dick, 150 mm hoch und 200 mm breit, ungelocht
- Text: "Achtung! In diesem Gebäude ist eine Betriebswassernutzungsanlage installiert. Vermeiden sie Querverbindungen"
Verbotsschild

Art.-Nr. | Bezeichnung |
---|---|
10536 | Verbotsschild ohne Text 100 x 100 mm |
10537 | Verbotsschild mit Text |
Technische Kurzbeschreibung
- Laut Trinkwasserverordnung (TrinkwV 2001) §17 (2) besteht eine Kennzeichnungspflicht für Leitungen und Entnahmestellen, in denen kein Trinkwasser eingesetzt wird. Das Verbotsschild mit oder ohne Text ist für die Kennzeichnung von Entnahmestellen gedacht, bei denen "Kein Trinkwasser" verwendet wird.
- selbstklebende Folie entweder nur mit Grafik "Kein Trinkwasser" oder als Kombination aus Grafik und Text "Kein Trinkwasser"
TWNSP

Art.-Nr. | Bezeichnung |
---|---|
10041 | TWNSP 1/2" |
10357 | TWNSP 3/4" |
Technische Kurzbeschreibung
- Trinkwassernachspeisung gemäß DIN EN 1717 zur Trennung der Trinkwasser- und Betriebswasserleitung der Flüssigkeitskategorie 5 über einen "freien Auslauf Typ AA" in Anwendungen, bei denen eine Gefahr durch Rückfließen, Rückstauen oder Rückdrücken von Betriebswasser möglich ist und damit die Gefahr einer Kontamination der Trinkwasserleitung besteht
- Trinkwassernachspeisung über ein Magnetventil, welches über einen Schwimmerschalter gesteuert wird. Verbindung zwischen Magnetventil und Schwimmerschalter über speziellen Zwischenstecker
- Nachspeiseeinheit aus Edelstahlhalterung und Trichter mit Anschluss für Notüberlauf und Nachspeiseleitung
- maximaler Betriebsdruck am Magnetventil von 4 bar und maximale Nachspeisemenge bei 1/2" mit 4 bar Leitungsdruck von 7,6m³/h und bei 3/4" mit 4 bar Leitungsdruck von 16,6m³/h
- Nachspeiseset TWNSP ist optimal geeignet für eine Regenwassernutzungsanlage, welche nicht hausintern mit Trinkwasser nachgespeist wird und so bedarfsabhängig der Regenwasserspeicher mit Wasser befüllt wird, um somit die ständige Betriebsbereitschaft der Anlage zu gewährleisten.
iPour

Art.-Nr. | Bezeichnung |
---|---|
54130 | Trinkwassernachspeisung iPour DN13 |
54131 | Trinkwassernachspeisung iPour DN20 |
54132 | Trinkwassernachspeisung iPour DN28 |
Technische Kurzbeschreibung
- kompaktes Modul Trinkwassernachspeisung mit freiem Auslauf gemäß DIN EN 13076 Typ AA zur bedarfsorientierten Nachspeisung von Trinkwasser in einen Regenwasserspeicher bei Regenwassermangel
- bestehend aus feuerverzinkter Stahlblechkonsole, schwarzer Abdeckhaube aus ABS mit integrierter Schalldämmung, Magnetventil, Perlator zur spritzfreien Einstrahlung, HT-Rohr Einlauftrichter DN 100 und Schwimmerschalter mit 20m Anschlusskabel
- verfügbar in den Größen 3/4" DN 13, 1" DN20 oder 1 ¼“. Für die verfügbare Einspeisemenge beachten Sie anhängende Tabelle „Nachspeiseleistung“
- vollautomatische Trinkwassernachspeisung mit Schwimmerschalter zur bedarfsgerechten Nachspeisung und Sicherstellung der permanenten Betriebsbereitschaft einer Regen- oder Grauwasseranlage
- geeignet für sauberes und klares Wasser, frei von Festkörpern oder schleifenden Partikeln, Flüssigkeiten, die nicht zähflüssig oder aggressiv sind, nicht kristallisiert und chemisch neutral (ähnlich den Eigenschaften von Wasser)
- Die Trinkwassernachspeisung iPour muss in einer trockenen und frostfreien Umgebung installiert werden, der maximale Betriebsdruck liegt bei 10 bar und die Umgebungstemperatur muss zwischen +5 °C bis +40 °C liegen
