Profi-Expand Outdoor

Art.-Nr. | Bezeichnung |
---|---|
11050 | Profi-Expand Outdoor AWB-24LX |
11051 | Profi-Expand Outdoor AWB-18LX |
Technische Kurzbeschreibung
- wartungsfreies (5 Jahre Garantie) vertikales Membran-Druckausdehnungsgefäß zur Wandmontage als "puffernder" Wasserspeicher oder Wasserschlagdämpfer, auch für den Außenbereich und in rauen und widrigen Umgebungen geeignet.
- Einzelmembrankonstruktion mit hochwertiger Butylmembrane (Hutmembrane)
- korriosionssichere Innenauskleidung des Tanks aus reinem Polypropylen und robuste Außenwand aus Polypropylen als undurchdringbarer Schutz gegen Wind, Regen, Graupel oder Sonne.
- ein Schraubdeckel mit integriertem O-Ring sorgt für eine zusätzliche Abdichtung des Luftventils
- besonders hochwertig und langlebig durch Verstärkungen der Innenauskleidung und der Membran in den Verschleißbereichen, Abrundung aller Innenteile um auch unter Extrembedigungen ein Reißen der Membrane zu verhindern sowie wartungsfrei durch eine einzigartige Wasser-Luft-Doppeldichtung zur vollkommenen Abdichtung
- mit 1" Wasseranschluss aus Edelstahl, maximalem Betriebsdruck von 10 bar, maximaler Betriebstemperatur von 90°C sowie einem Vordruck von 1,9 bar und mit einem Volumen von 18 oder 24 Litern.
- zugelassen gemäß EU-Druckgeräterichtlinie 2014/68/EU
Motorkurzkabel Doppelstecker

Art.-Nr. | Bezeichnung |
---|---|
23960 | Motorkurzkabel für Franklin Motoren bis 7,5 kW 1,5 m mit Doppelstecker |
23961 | Motorkurzkabel für Franklin Motoren bis 7,5 kW 2,5 m mit Doppelstecker |
Technische Kurzbeschreibung
- Motorkabel für 4" Unterwassermotor 230 V PSC / 3 Wire und 400 V
- 4 adriges, blaues Unterwasser-Flachkabel (KTW), auf der einen Seite mit Rundstecker
und Kupplung (zum einfachen Anschluss an den Motor) und auf der anderen Seite mit
"Doppelstecker" zur Verbindung mit dem Terminationkit - max. Strom 18 A in Luft, max. 50 °C Umgebungstemperatur
- max. Strom 23 A in Wasser, max 30 °C Umgebungstemperatur
- Dieses Doppelsteckerkabel ist beim Einsatz von Terminationkit 4" zwingend
erforderlich und ersetzt das Motor-Kurzkabel - Rundstecker 304SS passend für Motoren ab Baujahr 01/2021

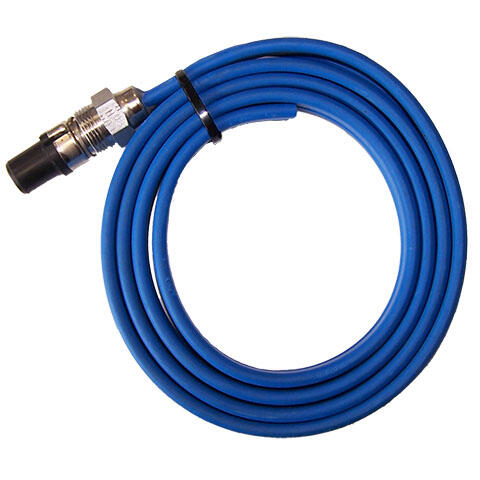

Motorkabel für 4" Unterwassermotor 230V PSC / 3 Wire und 400 V

Art.-Nr. | Bezeichnung |
---|---|
23965 | Motorkurzkabel für Franklin Motoren bis 7,5 kW 1,5 m offenes Ende |
23966 | Motorkurzkabel für Franklin Motoren bis 7,5 kW 2,5 m offenes Ende |
23967 | Motorkabel für Franklin Motoren bis 7,5 kW 10 m offenes Ende |
23968 | Motorkabel für Franklin Motoren bis 7,5 kW 20 m offenes Ende |
23969 | Motorkabel für Franklin Motoren bis 7,5 kW 30 m offenes Ende |
23970 | Motorkabel für Franklin Motoren bis 5,5 kW 40 m offenes Ende |
23971 | Motorkabel für Franklin Motoren bis 7,5 kW 50 m offenes Ende |
Technische Kurzbeschreibung
- Motorkabel für 4" Unterwassermotor 230V PSC / 3 Wire und 400 V
- 4-adriges, blaues Flachkabel (Unterwasserkabel, KTW) auf der einen Seite mit Rundstecker
und Kupplung (zum einfachen Anschluss an den Motor) und auf der anderen Seite
mit off enem Ende - max. Strom 18 A in Luft, max. 50 °C Umgebungstemperatur
- max. Strom 23 A in Wasser, max 30 °C Umgebungstemperatur
- trinkwassergeeignet (KTW zertifi ziert)
- Rundstecker passend für Motoren ab Baujahr 01/2021

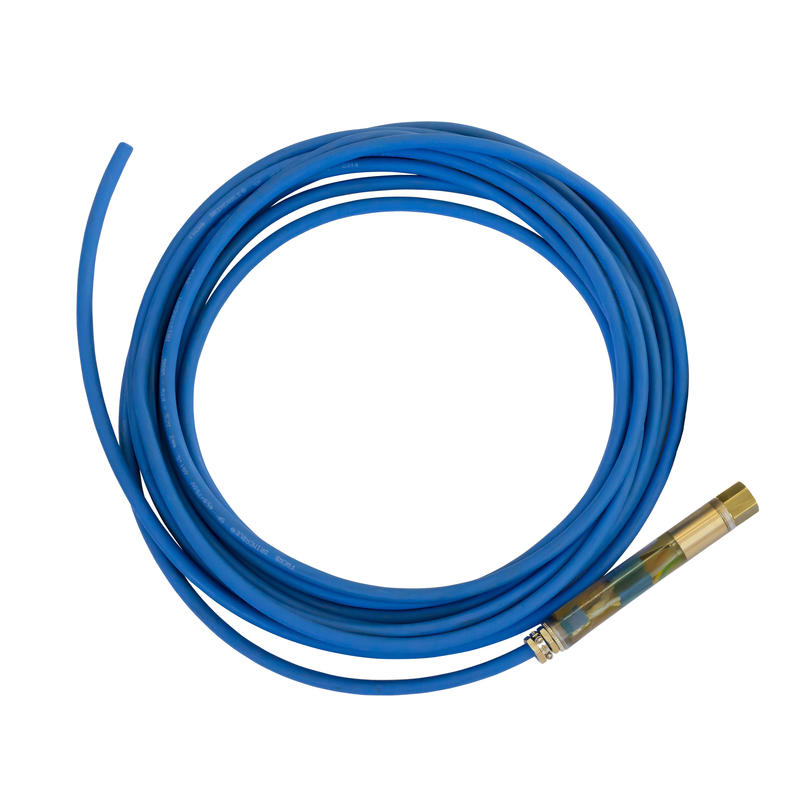

Verlängerungskabel-Set mit Kupplung für Brunnenpumpen

Art.-Nr. | Bezeichnung |
---|---|
23710 | Verlängerungskabel-Set 10 m 1,5 mm² mit Kupplung |
23711 | Verlängerungskabel-Set 20 m 1,5 mm² mit Kupplung |
23712 | Verlängerungskabel-Set 30 m 1,5 mm² mit Kupplung |
23713 | Verlängerungskabel-Set 50 m 1,5 mm² mit Kupplung |
23714 | Verlängerungskabel-Set 100 m 1,5 mm² mit Kupplung |
23715 | Verlängerungskabel-Set 50 m 2,5 mm² mit Kupplung |
23716 | Verlängerungskabel-Set 100 m 2,5 mm² mit Kupplung |
23717 | Verlängerungskabel-Set 70 m 1,5 mm² mit Kupplung |
23718 | Verlängerungskabel-Set 70 m 2,5 mm² mit Kupplung |
Technische Kurzbeschreibung
- Kabelset für Top4 Brunnenpumpen je nach Variante für Pumpen mit Anschlussleistung bis max. 40 kW (bei 400 V) geeignet
- 4-adriges, blaues Rundkabel (Unterwasserkabel, KTW) auf der einen Seite mit Kupplung (zum einfachen Anschluss an Top4 Brunnenpumpen) und auf der anderen Seite mit offenen Enden
- für den ständigen, getauchten Einsatz im Wasser bis zu einer Tiefe von 600 m und zum Anschluss von elektrischen Betriebsmitteln bis zu Temperaturen von +70 °C
- chlor-, gülle- und meerwasserbeständig
- trinkwassergeeignet, mit KTW-/DVGW-W270-Zertifizierung und WRAS-Zertifizierung

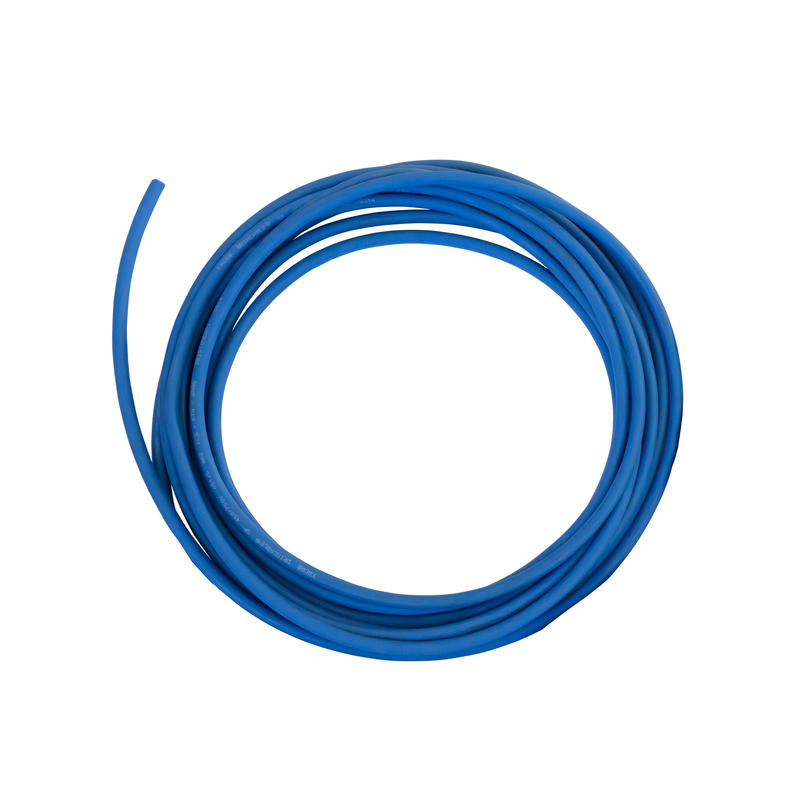

Verlängerungskabel für tauchbare Pumpen

Art.-Nr. | Bezeichnung |
---|---|
23740 | Unterwasserkabel 4 x 1,5 mm², KTW, pro m |
23741 | Unterwasserkabel 4 x 2,5 mm², KTW, pro m |
23744 | Unterwasserkabel 4 x 4,0 mm², KTW, pro m |
23745 | Unterwasserkabel 4 x 6,0 mm², KTW, pro m |
Technische Kurzbeschreibung
- 4-adriges Unterwasserkabel für den ständigen, getauchten Einsatz im Wasser bis zu einer Tiefe von 600 m und zum Anschluss von elektrischen Betriebsmitteln bis zu Temperaturen von +70 °C
- verwendbar in trockenen, feuchten und nassen Räumen bei mittlerer, mechanischer Beanspruchung
- chlor-, gülle- und meerwasserbeständig
- trinkwassergeeignet, mit KTW-DVGW-W270- und WRAS-Zertifizierung

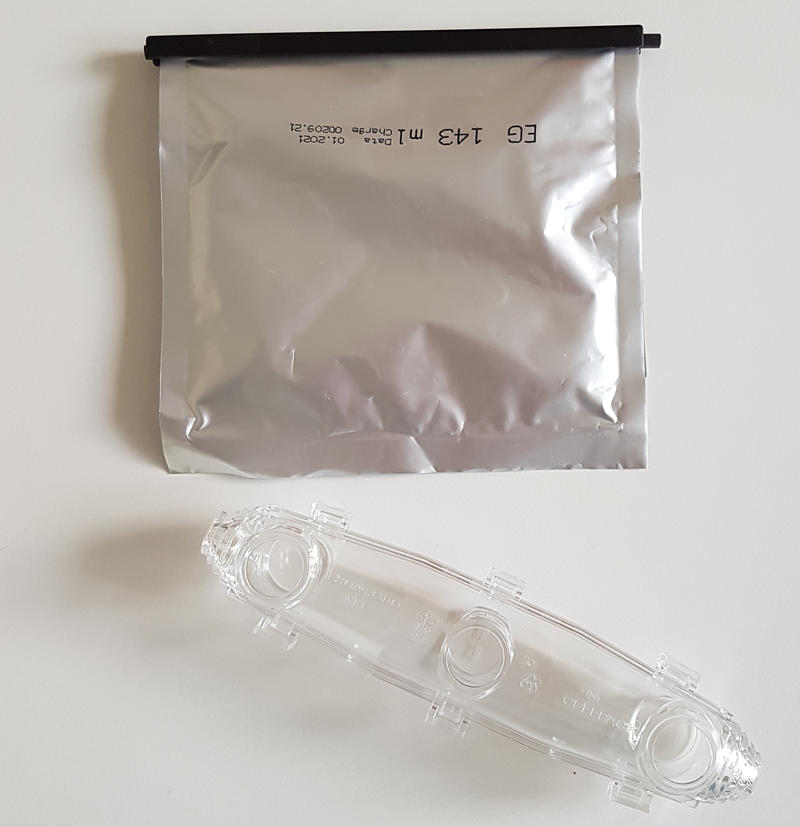

Gießharz-Verbindungsmuffe

Art.-Nr. | Bezeichnung |
---|---|
23731 | Gießharz-Verbindungsmuffe M0 0,6/1 kV |
23735 | Gießharz-Verbindungsmuffe M1 0,6/1kV |
Technische Kurzbeschreibung
- Gießharz-Verbindungsmuffe geeignet zum Verbinden von Leitungen sowie kunststoff- und papierisolierten Kabeln bis 1 kV
- Gießharzgarnitur Typ M0 bzw. M1 gemäß DIN VDE 0278
- zur Anwendung im Freien, im Erdreich, im Wasser, in Innenräumen und in Installationskanälen geeignet
- für Kabel mit Querschnitt maximal 5 x 1,5 mm² oder 4 x 4 mm² (M0), bzw. 5 x 10 mm² (M1)

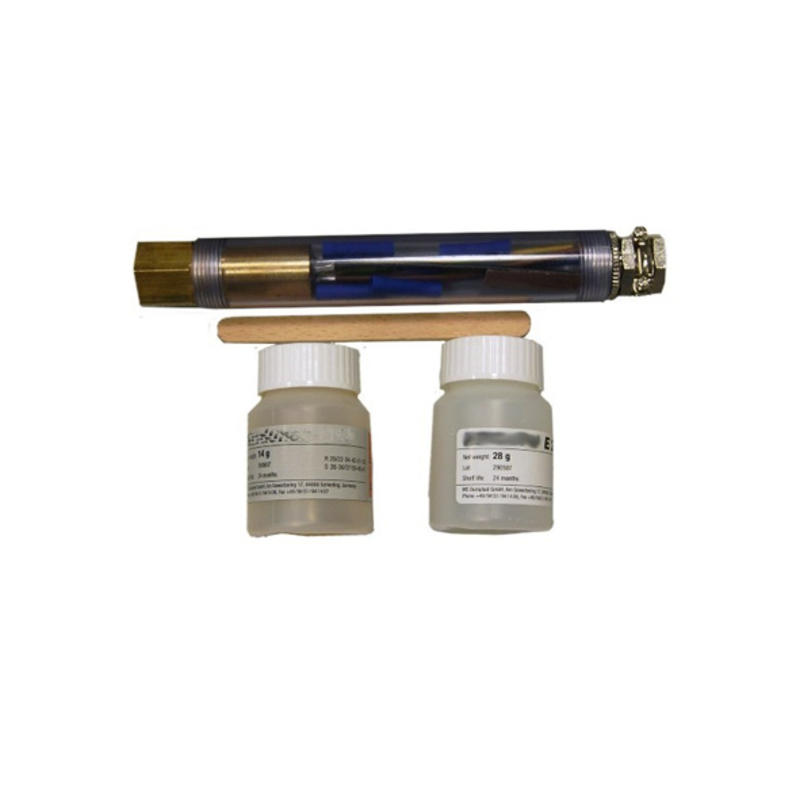

Terminationkit

Art.-Nr. | Bezeichnung |
---|---|
23750 | Terminationkit 4" |
Technische Kurzbeschreibung
- Terminationkit wird benötigt, um ein Verlängerungskabel wasserdicht an den Stecker der Top4 Brunnenpumpenserie anzuschließen.
- Komponenten müssen bauseits noch verbunden werden.

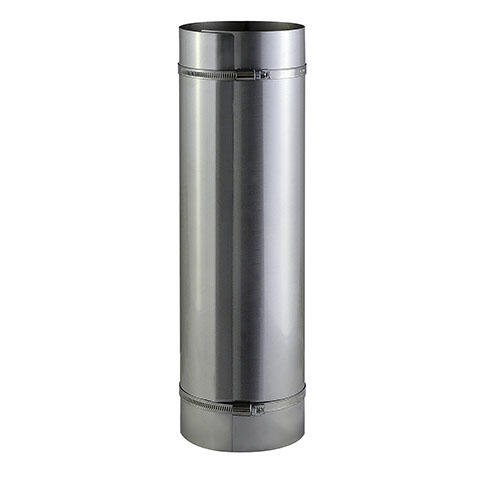

Franklin Kühlmantelrohr

Art.-Nr. | Bezeichnung |
---|---|
23870 | Kühlmantelrohr 115 (130)x400 AISI304 |
23871 | Kühlmantelrohr 115 (130)x500 AISI304 |
23872 | Kühlmantelrohr 115 (130)x800 AISI304 |
23873 | Kühlmantelrohr 115 (130)x1000 AISI304 |
23874 | Kühlmantelrohr 145 (160)x625 AISI304 |
23875 | Kühlmantelrohr 145 (160)x800 AISI304 |
23876 | Kühlmantelrohr 145 (160)x1000 AISI304 |
Technische Kurzbeschreibung
- Kühlmantel aus Edelstahl für 4“ Tiefbrunnenpumpen zur Gewährleistung der Motorkühlung bei Bohrlöchern mit großem Durchmesser oder bei horizontaler Wasserentnahme aus Zisternen oder Oberflächengewässern
- passend für alle i4 und Top4 Varianten bis auf die Varianten mit 24 m³/h

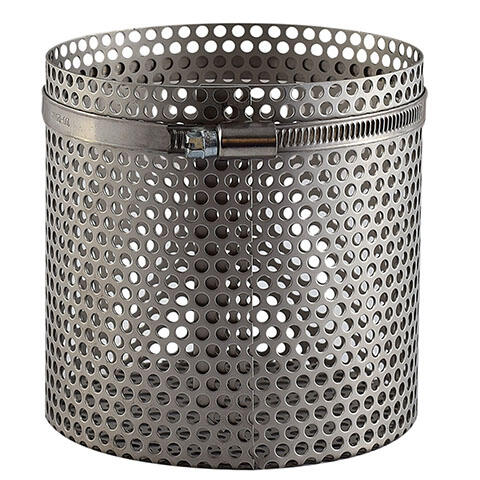

Franklin Siebkorb

Art.-Nr. | Bezeichnung |
---|---|
23880 | Siebkorb für Kühlmantelrohr 23870, 23871, 23872, 23873 |
23881 | Siebkorb für Kühlmantelrohr 23874, 23875, 23876 |
Technische Kurzbeschreibung
- Siebkorb wird verwendet um die Pumpe vor Dreck und Verunreinigungen aus der Zisterne oder Tank zu schützen

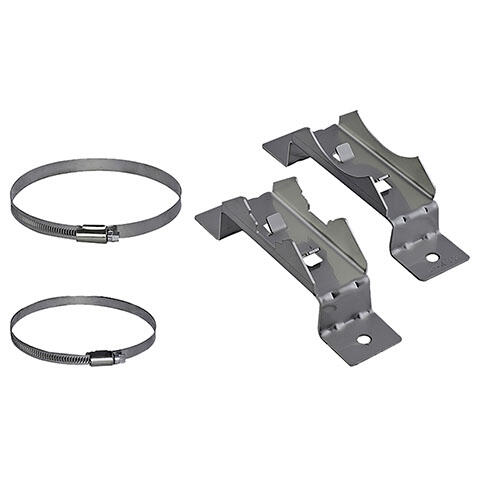

Franklin Auflageschellen

Art.-Nr. | Bezeichnung |
---|---|
23885 | Auflageschellen für Kühlmantel 23870, 23871 |
23886 | Auflageschellen für Kühlmantel 23872, 23873 |
23887 | Auflageschellen für Kühlmantel 23874, 23875, 23876 |
Technische Kurzbeschreibung
- Auflageschellen werden benötigt um das Kühlmantelrohr horizontal aufzustellen

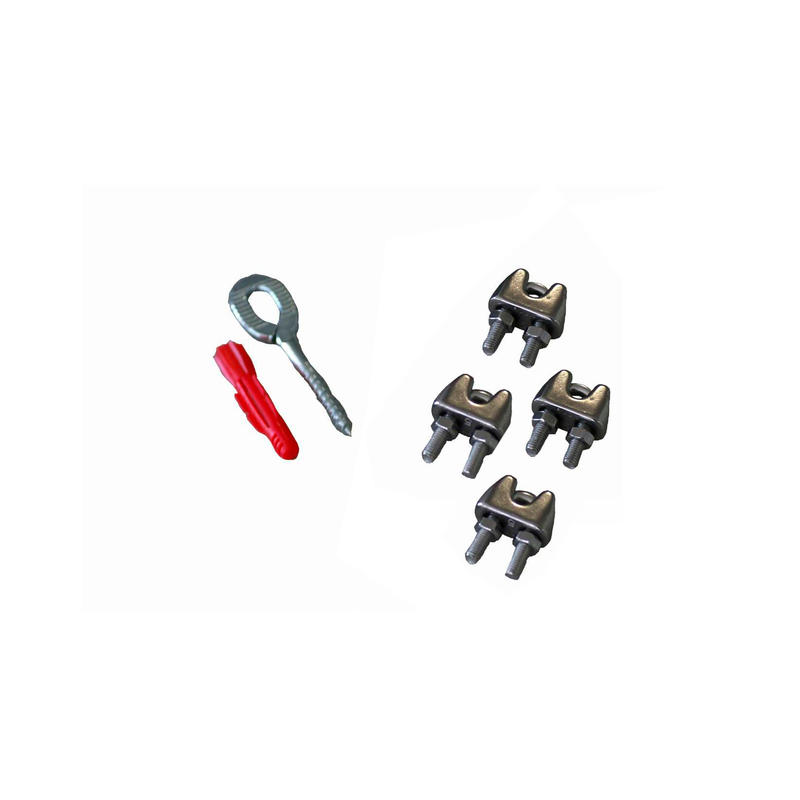

Revisions-Set Basispaket ohne Seil

Art.-Nr. | Bezeichnung |
---|---|
20390 | Revisions-Set Zubehör Pro (für 10 mm-Ø Drahtseile) |
20391 | Revisions-Set Zubehör Eco (für 5 mm-Ø Drahtseile) |
Technische Kurzbeschreibung
- Basispaket für die Erstellung eines in der Länge individuellen Revisions-Sets
- benötigt wird noch ein passendes Drahtseil in 5 mm-Ø (für Eco-Set Art.-Nr. 20257) oder 10 mm-Ø (für Pro-Set Art.-Nr. 20701)

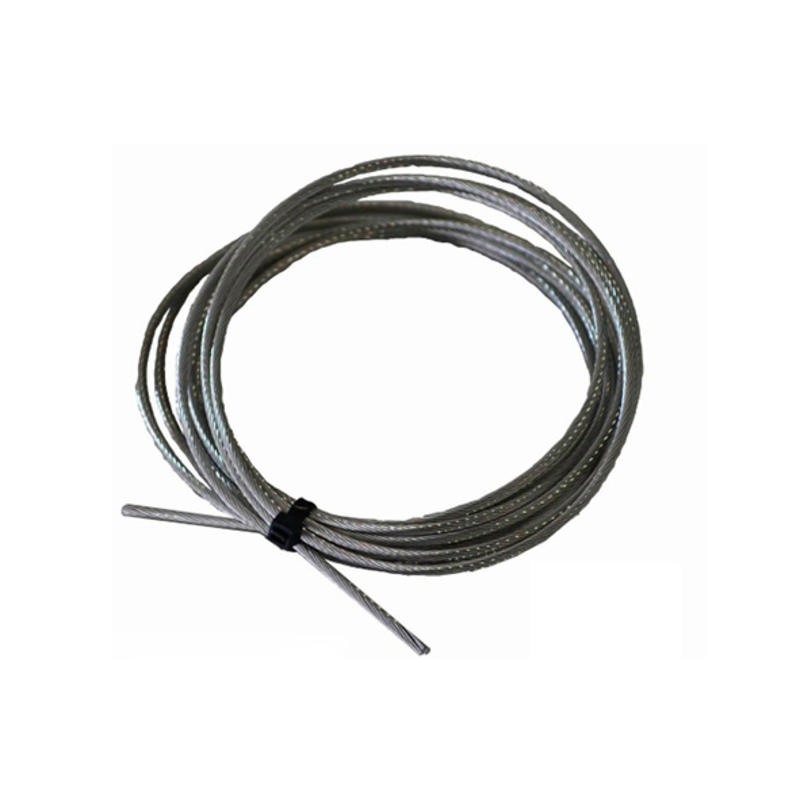

Drahtseil mit PVC-Ummantelung

Art.-Nr. | Bezeichnung |
---|---|
20257 | Drahtseil 5 mm-Ø aus Edelstahl, mit PVC-Ummantelung, pro m |
20701 | Drahtseil 10 mm-Ø aus Edelstahl, mit PVC-Ummantelung, pro m |
Technische Kurzbeschreibung
- Drahtseil als Meterware
- Drahtseil mit 5 oder 10 mm Durchmesser bestehend aus 4 oder 8 mm Edelstahlseele mit hochwertiger PVC-Ummantelung
- Durch die Ummantelung ist das Seil sehr griffig, ermöglicht den leichten Ein- und Ausbau der Tauchpumpe und schützt das Seil vor Beschädigungen, Umwelteinflüssen und Ausfransen an den Kabelenden.
- verwendbar je nach Durchmesser in Kombination mit Revisions-Set-Zubehör Eco (Art.-Nr. 20391) oder Pro (Art.-Nr. 20390)

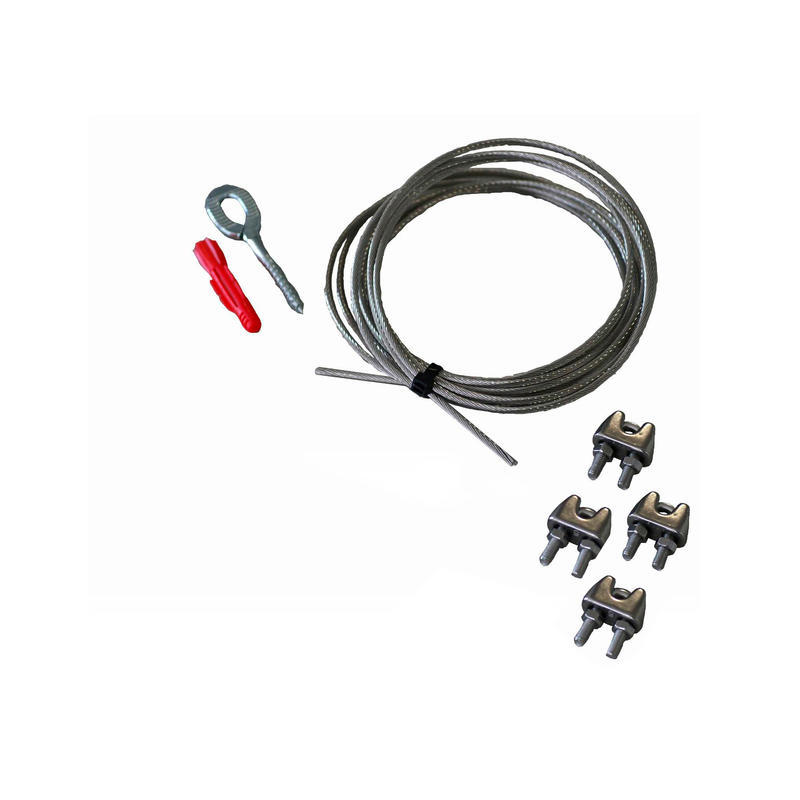

Brunnenpumpen-Revisions-Set Eco

Art.-Nr. | Bezeichnung |
---|---|
20360 | Brunnenpumpen-Revisions-Set 10 m Drahtseil mit 4 Seilklemmen Eco |
20361 | Brunnenpumpen-Revisions-Set 20 m Drahtseil mit 4 Seilklemmen Eco |
20362 | Brunnenpumpen-Revisions-Set 30 m Drahtseil mit 4 Seilklemmen Eco |
20363 | Brunnenpumpen-Revisions-Set 40 m Drahtseil mit 4 Seilklemmen Eco |
20364 | Brunnenpumpen-Revisions-Set 50 m Drahtseil mit 4 Seilklemmen Eco |
Technische Kurzbeschreibung
- das Brunnenpumpen-Revisions-Set dient zur Befestigung und Revision von Brunnenpumpen
- Drahtseil mit 5 mm Durchmesser bestehend aus 4 mm Edelstahlseele mit hochwertiger PVC-Ummantelung
- Durch die Ummantelung ist das Seil sehr griffig, ermöglicht den leichten Ein- und Ausbau der Tauchpumpe und schützt das Seil vor Beschädigungen, Umwelteinflüssen und Ausfransen an den Kabelenden.
- alle weiteren Komponenten des Sets sind aus hochwertigem Edelstahl gefertigt, lediglich der Dübel ist aus Kunststoff

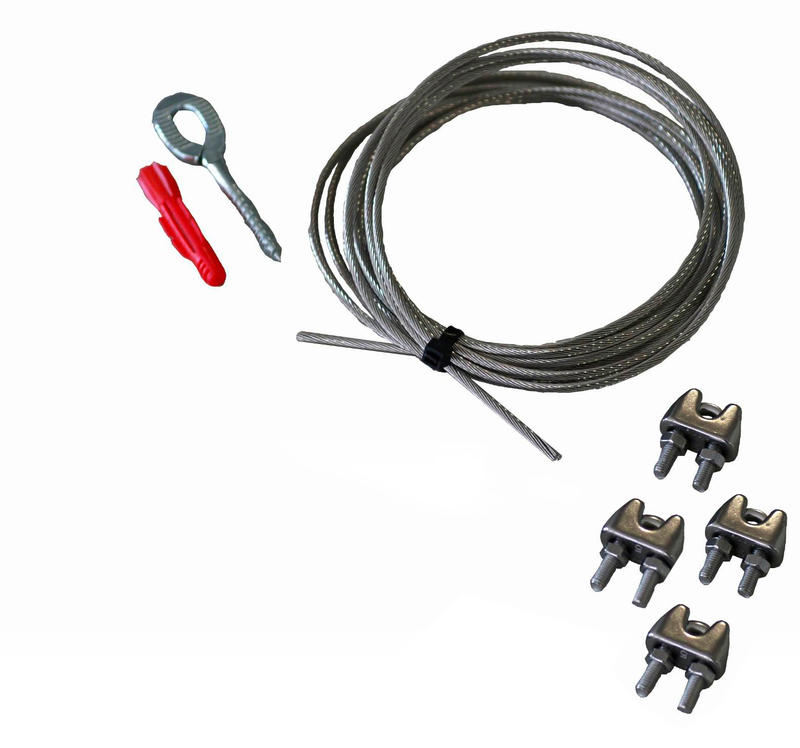

Brunnenpumpen-Revisions-Set 10 m Drahtseil mit 4 Seilklemmen Pro

Art.-Nr. | Bezeichnung |
---|---|
20350 | Brunnenpumpen-Revisions-Set 10 m Drahtseil mit 4 Seilklemmen Pro |
Technische Kurzbeschreibung
- das Brunnenpumpen-Revisions-Set dient zur Befestigung und Revision von Brunnenpumpen
- Drahtseil mit 10 mm Durchmesser bestehend aus 8 mm Edelstahlseele mit hochwertiger PVC-Ummantelung
- Durch die Ummantelung ist das Seil sehr griffig, ermöglicht den leichten Ein- und Ausbau der Tauchpumpe und schützt das Seil vor Beschädigungen, Umwelteinflüssen und Ausfransen an den Kabelenden.
- alle weiteren Komponenten des Sets sind aus hochwertigem Edelstahl gefertigt, lediglich der Dübel ist aus Kunststoff
