iRain eco

Technische Kurzbeschreibung

• kompakte, anschlussfertige und vollautomatische Regenwasserzentrale mit bedarfsorientierter und hausinterner Trinkwassernachspeisung, automatischer Umschaltung zwischen Betriebswasservsorgung aus einer Zisterne oder einem Einspeisbehälter, störungsfreiem Betrieb auch bei Regenwassermangel und Trinkwassertrennung nach DIN EN 1717.

• bestehend aus einer Kreiselpumpe, einem elektronischen Pumpenschaltautomaten, einem Einspeisebehälter aus Kunststoff mit mechanischer Trinkwassernachspeisung, einem Umschaltventil, einer Schaltbox und einem Schwimmerschalter.

• mit mehrstufiger und selbstansaugender Kreiselpumpe, die zuverlässig und leise ist. Die Hydraulik der Pumpe besteht größtenteils aus Edelstahl mit Laufrädern aus Noryl und einer Gleitringdichtung aus Keramik und Graphite. Die Pumpe besitzt einen einphasigen, luftgekühlten Motor mit integriertem Überhitzungsschutz sowie einer Spannung von 220 - 240 V bei einer Frequenz von 50Hz im Netz und sollte nicht mehr als 20 Anlaufvorgänge pro Stunde leisten.

• mit elektronischem Pumpenschaltautomaten, der das System automatisch druckabhängig einschaltet und strömungsabhängig ausschaltet sowie die Pumpe vor Trockenlauf schützt. Bei dem Schaltautomat des iRain eco ist der Einschaltdruck einstellbar von 1,5 - 3,5 bar und bei einem Durchfluss von <2 Liter / Minute schaltet der Schaltautomat mit einer Nachlaufzeit von ca. 7 Sekunden das System ab. Der Schaltautomat ist ausgestattet mit einem kleinen Wasserpuffer, einem speziellen Rückschlagventil und einer automatischen Reset-Funktion.

• Umschaltung zur Ansaugung aus der Zisterne (Regenwasser) oder aus dem Einspeisbehälter bei Regenwassermangel (Trinkwassernachspeisung) erfolgt über ein motorgetriebenes Umschaltventil (Zonenventil). Ein Schwimmerschalter zeigt den Regenwassermangel an, über eine Schaltbox sind Umschaltventil und Schwimmerschalter miteinander verbunden. Die Schaltbox bietet die Möglichkeit der Einstellung im Automatikmodus (automatische Umschaltung) oder der Einstellung eines manuellen Betriebs

• enthält einen Einspeisebehälter zur Trinwassernachspeisung aus MDPE (Kunststoff) mit freiem Auslauf Typ AB nach DIN EN 13077 zur Erfüllung der Vorgaben nach DIN EN 1717. Die Trinkwassernachspeisung in den Einspeisebehälter erfolgt über ein mechanisches, proportional gesteuertes Schwimmerventil mit PE-Schwimmer gemäß EN 1717 sowie DIN EN 13077 Typ AB.

• Einspeisebehälter auch als technische Plattform für Pumpe und Steuerung, welcher zur Bodenaufstellung oder Wandaufhängung geeignet ist

• fördert sauberes und klares Wasser, frei von Festkörpern oder schleifenden Partikeln, außerdem Flüssigkeiten, die nicht zähflüssig oder aggressiv sind, nicht kristallisiert und chemisch neutral (ähnlich den Eigenschaften von Wasser) und deren Temperatur zwischen +0°C und + 40°C liegt. Die Umgebungstemperatur muss zwischen +5°C und +35°C liegen, der maximale Betriebsdruck ist 6 bar und das System darf nur in einer trockenen und frostfreien Umgebung installiert werden.

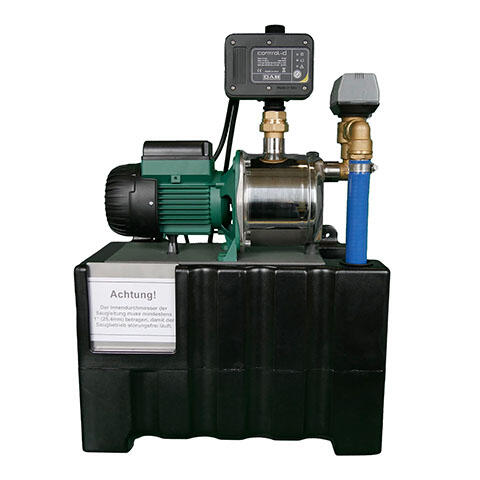

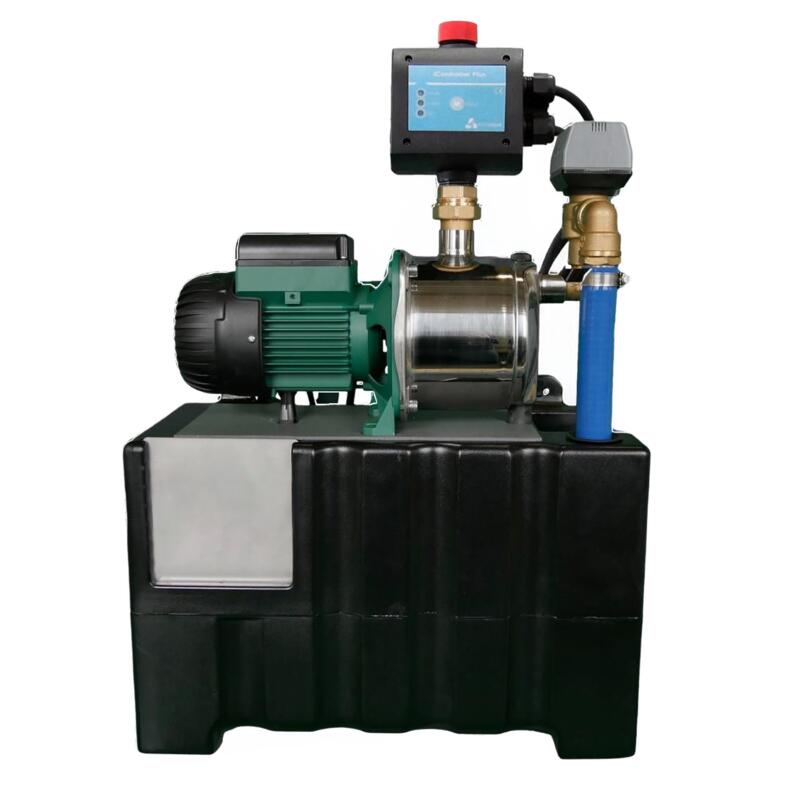

iRain DAB

Technische Kurzbeschreibung

• kompakte, anschlussfertige und vollautomatische Regenwasserzentrale mit bedarfsorientierter und hausinterner Trinkwassernachspeisung, automatischer Umschaltung zwischen Betriebswasservsorgung aus einer Zisterne oder einem Einspeisbehälter, störungsfreiem Betrieb auch bei Regenwassermangel und Trinkwassertrennung nach DIN EN 1717. - bestehend aus einer Kreiselpumpe, einem elektronischen Pumpenschaltautomaten, einem Einspeisebehälter aus Kunststoff mit mechanischer Trinkwassernachspeisung, einem Umschaltventil, einer Schaltbox und einem Schwimmerschalter.

• mit selbstansaugender, mehrstufiger und luftgekühlter DAB-Kreiselpumpe EuroInox aus Edelstahl, robust und korrosionsbeständig. Die Pumpe verspricht bei richtiger Installation und Anwendung eine lange Lebensdauer sowie Zuverlässigkeit und gewährleistet einen ruhigen Betrieb mit wenig Geräuschentwicklung. Die Pumpe verfügt über eine gute Effizienz und Leistung, ist einfach zu warten und ein spezielles Ventil (Injektor) ermöglicht, dass Luft, die im System vorhanden ist bis zu einer Steighöhe von 8 Metern aus dem System entweichen kann. Die Hydraulik besitzt Lauf- und Leiträder aus einem Technopolymer für eine gute Gleit- und Abriebfestigkeit. Pumpe mit einphasigem Asynchronmotor und einer Spannung von 220V - 240V mit 50 Hz im Netz sowie mit integriertem Überhitzungsschutz. Die Motorwelle wird mit einer Gleitringdichtung aus Keramik / Graphite / NBR abgedichtet, der Motor ist luftgekühlt, deswegen darf die Umgebungstemperatur nicht höher als 40°C sein. Der Motor kann mit 20 zulässigen Anläufen pro Stunde starten, wobei die Wartezeit zwischen zwei aufeinander folgenden Starts immer mindestens 1 Minute betragen muss.

• mit elektronischem Pumpenschaltautomaten, der das System automatisch druckabhängig einschaltet und strömungsabhängig ausschaltet sowie die Pumpe vor Trockenlauf schützt. Bei dem Schaltautomat des TopRain ist der Einschaltdruck einstellbar von 1,5 - 3,5 bar und bei einem Durchfluss von <2 Liter / Minute schaltet der Schaltautomat mit einer Nachlaufzeit von ca. 7 Sekunden das System ab. Der Schaltautomat ist ausgestattet mit einem kleinen Wasserpuffer, einem speziellen Rückschlagventil und einer automatischen Reset-Funktion.

• Umschaltung zur Ansaugung aus der Zisterne (Regenwasser) oder aus dem Einspeisbehälter bei Regenwassermangel (Trinkwassernachspeisung) erfolgt über ein motorgetriebenes Umschaltventil (Zonenventil). Ein Schwimmerschalter zeigt den Regenwassermangel an, über eine Schaltbox sind Umschaltventil und Schwimmerschalter miteinander verbunden. Die Schaltbox bietet die Möglichkeit der Einstellung im Automatikmodus (automatische Umschaltung) oder der Einstellung eines manuellen Betriebs.

• enthält einen Einspeisebehälter zur Trinwassernachspeisung aus MDPE (Kunststoff) mit freiem Auslauf Typ AB nach DIN EN 13077 zur Erfüllung der Vorgaben nach DIN EN 1717. Die Trinkwassernachspeisung in den Einspeisebehälter erfolgt über ein mechanisches, proportional gesteuertes Schwimmerventil mit PE-Schwimmer und KTW- und DVGW-W270 Zertifizierung.

• Einspeisebehälter auch als technische Plattform für Pumpe und Steuerung, welcher zur Bodenaufstellung oder Wandaufhängung geeignet ist. - fördert sauberes und klares Wasser, frei von Festkörpern oder schleifenden Partikeln, außerdem Flüssigkeiten, die nicht zähflüssig oder aggressiv sind, nicht kristallisiert und chemisch neutral (ähnlich den Eigenschaften von Wasser) und deren Temperatur zwischen +0°C und + 40°C liegt. Die Umgebungstemperatur muss zwischen +5°C und +35°C liegen, der maximale Betriebsdruck ist 6 bar und das System darf nur in einer trockenen und frostfreien Umgebung installiert werden.

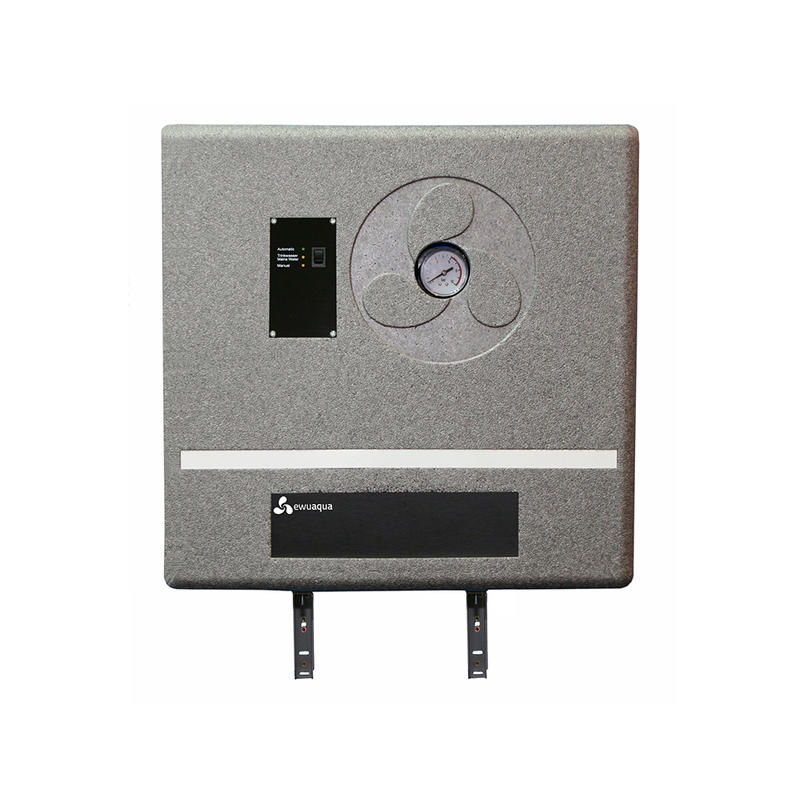

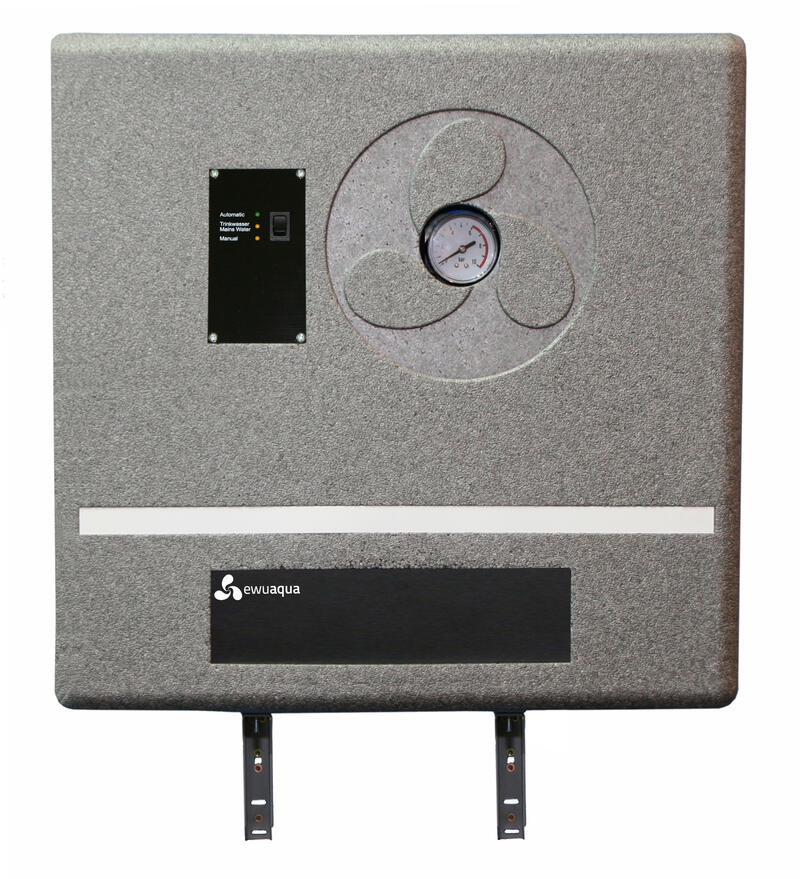

iCube

Technische Kurzbeschreibung

• kompakte, anschlussfertige und vollautomatische Regenwasserzentrale mit bedarfsorientierter und hausinterner Trinkwassernachspeisung, automatischer Umschaltung zwischen Betriebswasserversorgung aus einer Zisterne oder einem Einspeisebehälter, störungsfreiem Betrieb auch bei Regenwassermangel und Trinkwassertrennung nach DIN EN 1717

• bestehend aus einer Kreiselpumpe, einem elektronischen Pumpenschaltautomaten, einem Einspeisebehälter aus Kunststoff mit mechanischer Trinkwassernachspeisung, einem Umschaltventil, einer Steuerung, einer feuerverzinkten Tragekonsole zur Wandbefestigung, einer Abdeckhaube aus EPP und in der L-Version einer Füllstandsanzeige

• verfügt über eine mehrstufige und selbstansaugende Kreiselpumpe mit ruhigem Lauf, die zuverlässig und leise ist sowie einen niedrigen Energieverbrauch hat. Die Hydraulik der Pumpe besteht größtenteils aus Edelstahl mit Laufrädern aus Noryl und einer Gleitringdichtung aus Keramik und Graphite. Die Pumpe besitzt einen einphasigen, luftgekühlten Motor mit integriertem Überhitzungsschutz sowie einer Spannung von 220 - 240 V bei einer Frequenz von 50Hz im Netz und sollte nicht mehr als 20 Anlaufvorgänge pro Stunde leisten. Ein spezielles elastisches Ventil ermöglicht, dass Luft, die im System vorhanden ist, in weniger als 5 Minuten und bis zu einer Steighöhe von 8 Metern aus dem System entweichen kann

• mit elektronischem Pumpenschaltautomaten, der das System automatisch druckabhängig einschaltet und strömungsabhängig ausschaltet sowie die Pumpe vor Trockenlauf schützt. Bei dem Schaltautomat ist der Einschaltdruck bei 1,5 bar und bei einem Durchfluss von <2 Liter / Minute schaltet der Schaltautomat mit einer Nachlaufzeit von ca. 7 Sekunden das System ab. Der Schaltautomat ist ausgestattet mit einem kleinen Wasserpuffer, einem speziellen Rückschlagventil und einer automatischen Reset-Funktion

• Umschaltung zur Ansaugung aus der Zisterne (Regenwasser) oder aus dem Einspeisebehälter bei Regenwassermangel (Trinkwassernachspeisung) erfolgt über ein motorgetriebenes Umschaltventil (Zonenventil). Ein Schwimmerschalter (Standard) oder ein Drucksensor zeigt den Regenwassermangel an, über eine spezielle Steuerung sind diese mit dem Umschaltventil verbunden, so dass eine Umschaltung, für einen störungsfreien Betrieb auch bei Regenwassermangel, zwischen Ansaugung aus der Zisterne oder dem Einspeisebehälter automatisch erfolgt

• enthält einen Einspeisebehälter zur Trinwassernachspeisung aus MDPE (Kunststoff) mit freiem Auslauf Typ AB nach DIN EN 13077 zur Erfüllung der Vorgaben nach DIN EN 1717. Die Trinkwassernachspeisung in den Einspeisebehälter erfolgt über ein mechanisches, proportional gesteuertes Schwimmerventil mit PE-Schwimmer gemäß EN 1717 sowie DIN EN 13077 Typ AB.

• verfügt über eine spezielle Steuerung, welche die Möglichkeit der Einstellung im Automatikmodus (automatische Umschaltung) oder eines manuellen Betriebs (zur Ansaugung über den Einspeisebehälter, z.B. bei Störungen bei der Versorgung mit Regenwasser) bietet. Außerdem ermöglicht die Steuerung den einfachen Anschluss einer Zubringerpumpe und zeigt den aktuellen Betriebsmodus und verschiedene Alarmmeldungen an. In der L-Version weist die Steuerung noch den Füllstand in der Zisterne in 10%-Schritten in einem Display aus

• besitzt eine Haube aus recycelbarem und geschäumten EPP zum Schallschutz (Geräuschreduktion um bis zu 20%), sowie eine spezielle Wandhalterung mit bsonderer Befestigung zur Schallentkopplung

• fördert sauberes und klares Wasser, frei von Festkörpern oder schleifenden Partikeln, außerdem Flüssigkeiten, die nicht zähflüssig oder aggressiv sind, nicht kristallisiert und chemisch neutral (ähnlich den Eigenschaften von Wasser). Das System muss in einer trockenen und frostfreien Umgebung installiert werden, der maximale Betriebsdruck liegt bei 6 bar (Druckschalter) und die Umgebungstemperatur muss zwischen +5 °C bis +35 °C liegen

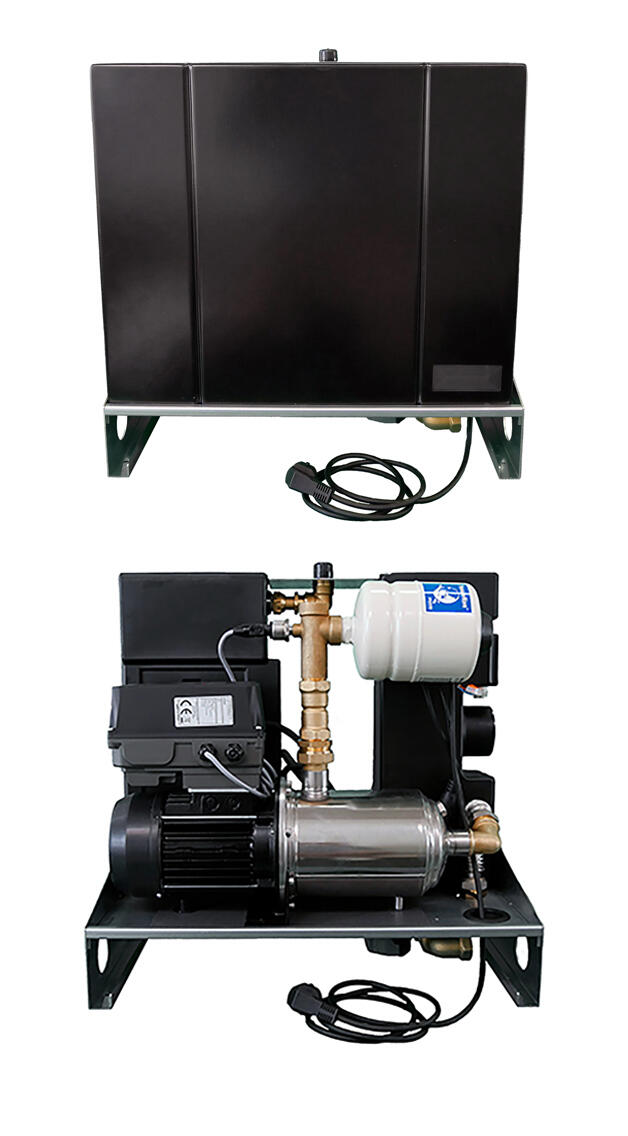

TopRain 3-x plus

Technische Kurzbeschreibung

• kompakte, anschlussfertige und vollautomatische Regenwasserzentrale mit bedarfsorientierter und hausinterner Trinkwassernachspeisung, automatischer Umschaltung zwischen Betriebswasserversorgung aus einer Zisterne oder einem Einspeisebehälter, störungsfreiem Betrieb auch bei Regenwassermangel und Trinkwassertrennung nach DIN EN 1717

• bestehend aus einer Kreiselpumpe, einem elektronischen Pumpenschaltautomaten, einem Einspeisebehälter aus Kunststoff mit mechanischer Trinkwassernachspeisung, einem Umschaltventil, einer Steuerung, einer feuerverzinkten Tragekonsole zur Wandbefestigung, einer Abdeckhaube aus ABS (Kunststoff) und in der SG-Version einer Abdeckhaube aus ABS mit Schalldämmung sowie Schwimmerschalter oder in der FA-Version einem Drucksensor

• mit selbstansaugender, mehrstufiger und luftgekühlter DAB-Kreiselpumpe EuroInox aus Edelstahl, robust und korrosionsbeständig. Die Pumpe verspricht bei richtiger Installation und Anwendung eine lange Lebensdauer sowie Zuverlässigkeit und gewährleistet einen ruhigen Betrieb mit wenig Geräuschentwicklung. Die Pumpe verfügt über eine gute Effizienz und Leistung, ist einfach zu warten und ein spezielles Ventil (Injektor) ermöglicht, dass Luft, die im System vorhanden ist, in weniger als 5 Minuten und bis zu einer Steighöhe von 8 Metern aus dem System entweichen kann. Die Hydraulik besitzt Lauf- und Leiträder aus einem Technopolymer für eine gute Gleit- und Abriebfestigkeit. Pumpe mit einphasigem Asynchronmotor und einer Spannung von 220V - 240V mit 50 Hz im Netz sowie mit integriertem Überhitzungsschutz. Die Motorwelle wird mit einer Gleitringdichtung aus Keramik / Graphite / NBR abgedichtet, der Motor ist luftgekühlt, deswegen darf die Umgebungstemperatur nicht höher als 40°C sein. Der Motor kann mit 20 zulässigen Anläufen pro Stunde starten, wobei die Wartezeit zwischen zwei aufeinander folgenden Starts immer mindestens 1 Minute betragen muss

• mit elektronischem Pumpenschaltautomaten, der das System automatisch druckabhängig einschaltet und strömungsabhängig ausschaltet sowie die Pumpe vor Trockenlauf schützt. Bei dem Schaltautomat des TopRain ist der Einschaltdruck einstellbar von 1,5 - 3,5 bar und bei einem Durchfluss von <2 Liter / Minute schaltet der Schaltautomat mit einer Nachlaufzeit von ca. 7 Sekunden das System ab. Der Schaltautomat ist ausgestattet mit einem kleinen Wasserpuffer, einem speziellen Rückschlagventil und einer automatischen Reset-Funktion

• Umschaltung zur Ansaugung aus der Zisterne (Regenwasser) oder aus dem Einspeisebehälter bei Regenwassermangel (Trinkwassernachspeisung) erfolgt über ein motorgetriebenes Umschaltventil (Zonenventil). Ein Schwimmerschalter (Standard) oder ein Drucksensor zeigt den Regenwassermangel an, über eine spezielle Steuerung sind diese mit dem Umschaltventil verbunden, so dass eine Umschaltung, für einen störungsfreien Betrieb auch bei Regenwassermangel, zwischen Ansaugung aus der Zisterne oder dem Einspeisebehälter automatisch erfolgt

• enthält einen Einspeisebehälter zur Trinkwassernachspeisung aus MDPE (Kunststoff) mit freiem Auslauf Typ AB nach DIN EN 13077 zur Erfüllung der Vorgaben nach DIN EN 1717. Die Trinkwassernachspeisung in den Einspeisebehälter erfolgt über ein mechanisches, proportional gesteuertes Schwimmerventil mit PE-Schwimmer gemäß EN 1717 sowie DIN EN 13077 Typ AB.

• verfügt über eine spezielle Steuerung, welche die Möglichkeit der Einstellung im Automatikmodus (automatische Umschaltung) oder eines manuellen Betriebs (zur Ansaugung über den Einspeisebehälter, z.B. bei Störungen bei der Versorgung mit Regenwasser) bietet. Außerdem ermöglicht die Steuerung den einfachen Anschluss einer Zubringerpumpe und zeigt den aktuellen Betriebsmodus und verschiedene Alarmmeldungen an. In der FA-Version weist die Steuerung noch den Füllstand in der Zisterne in 10%-Schritten aus

• im Standard mit schwarzer Abdeckhaube aus ABS (Kunststoff) als Spritzschutz vor Wasser und zur optischen Abrundung. In der Version SG ist die Abdeckhaube mit einem hocheffektiven Akustikschaum verkleidet, der eine sehr gute Schalldämmung verspricht (bis zu 25% weniger Geräuschbelastung), ein breites Absorptionsspektrum besitzt, extrem brandhemmend nach Klasse B1 ist und eine hohe chemische Beständigkeit aufweist

• fördert sauberes und klares Wasser (mit einer max. zulässigen Menge an Sand von 50gr/m³), frei von Festkörpern oder schleifenden Partikeln, außerdem Flüssigkeiten, die nicht zähflüssig oder aggressiv sind, nicht kristallisiert und chemisch neutral (ähnlich den Eigenschaften von Wasser). Das System muss in einer trockenen und frostfreien Umgebung installiert werden, der maximale Betriebsdruck liegt bei 10 bar (Druckschalter) und die Umgebungstemperatur muss zwischen +5°C bis +40°C liegen.

TopRain 5-x plus

Technische Kurzbeschreibung

• kompakte, anschlussfertige und vollautomatische Regenwasserzentrale mit bedarfsorientierter und hausinterner Trinkwassernachspeisung, automatischer Umschaltung zwischen Betriebswasserversorgung aus einer Zisterne oder einem Einspeisbehälter, störungsfreiem Betrieb auch bei Regenwassermangel und Trinkwassertrennung nach DIN EN 1717.

• bestehend aus einer Kreiselpumpe, einem elektronischen Pumpenschaltautomaten, einem Einspeisebehälter aus Kunststoff mit mechanischer Trinkwassernachspeisung, einem Umschaltventil, einer Steuerung, einer Tragekonsole zur Wandbefestigung, einer Abdeckhaube aus ABS (Kunststoff) und in der SG-Version einer Abdeckhaube aus ABS mit Schalldämmung sowie Schwimmerschalter oder in der FA-Version einem Drucksensor.

• mit selbstansaugender, mehrstufiger und luftgekühlter Kreiselpumpe aus Edelstahl, extrem robust und korrosionsbeständig. Laufräder und Stufengehäuse aus rostfreiem Stahl (AISI 304) gefertigt, was eine hohe Lebensdauer verspricht, Zuverlässigkeit garantiert und für einen ruhigen Betrieb mit geringer Geräuschentwicklung sorgt. Die Pumpe besitzt einen einphasigen, luftgekühlten und komplett gekapselten Hocheffizienzmotor mit integriertem Überhitzungsschutz und einer Spannung von 220 - 240 V bei einer Frequenz von 50Hz im Netz. Für die hohe Qualität der Pumpe spricht ebenfalls, dass der Motor mit maximal 20 zulässigen Anläufen pro Stunde starten kann und eine besonders hochwertige Gleitringdichtung mit einem stationären Ring aus Keramik, einem rotierenden Ring aus Graphit, einem Elastomere aus EPDM und den sonstigen Komponenten aus Edelstahl (AISI 316) erlaubt den Einsatz auch unter schwierigsten Bedingungen.

• mit elektronischem Pumpenschaltautomaten, der das System automatisch druckabhängig einschaltet und strömungsabhängig ausschaltet sowie die Pumpe vor Trockenlauf schützt. Bei dem Schaltautomat des TopRain ist der Einschaltdruck einstellbar von 1,5 - 3,5 bar und bei einem Durchfluss von <2 Liter / Minute schaltet der Schaltautomat mit einer Nachlaufzeit von ca. 7 Sekunden das System ab. Der Schaltautomat ist ausgestattet mit einem kleinen Wasserpuffer, einem speziellen Rückschlagventil und einer automatischen Reset-Funktion.

• Umschaltung zur Ansaugung aus der Zisterne (Regenwasser) oder aus dem Einspeisebehälter bei Regenwassermangel (Trinkwassernachspeisung) erfolgt über ein motorgetriebenes Umschaltventil (Zonenventil). Ein Schwimmerschalter (Standard) oder ein Drucksensor zeigt den Regenwassermangel an, über eine spezielle Steuerung sind diese mit dem Umschaltventil verbunden, so dass eine Umschaltung, für einen störungsfreien Betrieb auch bei Regenwassermangel, zwischen Ansaugung aus der Zisterne oder dem Einspeisebehälter automatisch erfolgt.

• enthält einen Einspeisebehälter zur Trinwassernachspeisung aus MDPE (Kunststoff) mit freiem Auslauf Typ AB nach DIN EN 13077 zur Erfüllung der Vorgaben nach DIN EN 1717. Die Trinkwassernachspeisung in den Einspeisebehälter erfolgt über ein mechanisches, proportional gesteuertes Schwimmerventil mit PE-Schwimmer gemäß EN 1717 sowie DIN EN 13077 Typ AB.

• verfügt über eine spezielle Steuerung, welche die Möglichkeit der Einstellung im
  Automatikmodus (automatische Umschaltung) oder eines manuellen Betriebs (zur Ansaugung über den Einspeisebehälter, z.B. bei Störungen bei der Versorgung mit Regenwasser) bietet. Außerdem ermöglicht die Steuerung den einfachen Anschluss einer Zubringerpumpe und zeigt den aktuellen Betriebsmodus und verschiedene Alarmmeldungen an. In der FA-Version weist die Steuerung noch den Füllstand in der Zisterne in 10%-Schritten aus.

• im Standard mit schwarzer Abdeckhaube aus ABS (Kunststoff) als Spritzschutz vor Wasser und zur optischen Abrundung. In der Version SG ist die Abdeckhaube mit einem hocheffektiven Akustikschaum verkleidet, der eine sehr gute Schalldämmung verspricht (bis zu 25% weniger Geräuschbelastung), ein breites Absorptionsspektrum besitzt, extrem brandhemmend nach Klasse B1 ist und eine hohe chemische Beständigkeit aufweist.

• fördert sauberes und klares Wasser (mit einer max. zulässigen Menge an Sand von 50 g/m³), frei von Festkörpern oder schleifenden Partikeln, außerdem Flüssigkeiten, die nicht zähflüssig oder aggressiv sind, nicht kristallisiert und chemisch neutral (ähnlich den Eigenschaften von Wasser). Das System muss in einer trockenen und frostfreien Umgebung installiert werden, der maximale Betriebsdruck liegt bei 10 bar (Druckschalter) und die Umgebungstemperatur muss zwischen +5 °C bis +40 °C liegen.

TopRain 5-xx DAB

Technische Kurzbeschreibung

• kompakte, anschlussfertige und vollautomatische Regenwasserzentrale mit bedarfsorientierter und hausinterner Trinkwassernachspeisung, automatischer Umschaltung zwischen Betriebswasserversorgung aus einer Zisterne oder einem Einspeisebehälter, störungsfreiem Betrieb auch bei Regenwassermangel und Trinkwassertrennung nach DIN EN 1717.

• bestehend aus einer Kreiselpumpe, einem elektronischen Pumpenschaltautomaten, einem Einspeisebehälter aus Kunststoff mit mechanischer Trinkwassernachspeisung, einem Umschaltventil, einer Steuerung, einer feuerverzinkten Tragekonsole zur Wandbefestigung, einer Abdeckhaube aus ABS (Kunststoff) und in der SG-Version einer Abdeckhaube aus ABS mit Schalldämmung sowie Schwimmerschalter oder in der FA-Version einem Drucksensor.

• mit selbstansaugender, mehrstufiger und luftgekühlter DAB-Kreiselpumpe EuroInox aus Edelstahl, robust und korrosionsbeständig. Die Pumpe verspricht bei richtiger Installation und Anwendung eine lange Lebensdauer sowie Zuverlässigkeit und gewährleistet einen ruhigen Betrieb mit wenig Geräuschentwicklung. Die Pumpe verfügt über eine gute Effizienz und Leistung, ist einfach zu warten und ein spezielles Ventil (Injektor) ermöglicht, dass Luft, die im System vorhanden ist bis zu einer Steighöhe von 8 Metern aus dem System entweichen kann. Die Hydraulik besitzt Lauf- und Leiträder aus einem Technopolymer für eine gute Gleit- und Abriebfestigkeit. Pumpe mit einphasigem Asynchronmotor und einer Spannung von 220V - 240V mit 50 Hz im Netz sowie mit integriertem Überhitzungsschutz. Die Motorwelle wird mit einer Gleitringdichtung aus Keramik / Graphite / NBR abgedichtet, der Motor ist luftgekühlt, deswegen darf die Umgebungstemperatur nicht höher als 40°C sein. Der Motor kann mit 20 zulässigen Anläufen pro Stunde starten, wobei die Wartezeit zwischen zwei aufeinander folgenden Starts immer mindestens 1 Minute betragen muss.

• mit elektronischem Pumpenschaltautomaten, der das System automatisch druckabhängig einschaltet und strömungsabhängig ausschaltet sowie die Pumpe vor Trockenlauf schützt. Bei dem Schaltautomat des TopRain ist der Einschaltdruck einstellbar von 1,5 - 3,5 bar und bei einem Durchfluss von <2 Liter / Minute schaltet der Schaltautomat mit einer Nachlaufzeit von ca. 7 Sekunden das System ab. Der Schaltautomat ist ausgestattet mit einem kleinen Wasserpuffer, einem speziellen Rückschlagventil und einer automatischen Reset-Funktion.

• Umschaltung zur Ansaugung aus der Zisterne (Regenwasser) oder aus dem Einspeisebehälter bei Regenwassermangel (Trinkwassernachspeisung) erfolgt über ein motorgetriebenes Umschaltventil (Zonenventil). Ein Schwimmerschalter (Standard) oder ein Drucksensor zeigt den Regenwassermangel an, über eine spezielle Steuerung sind diese mit dem Umschaltventil verbunden, so dass eine Umschaltung, für einen störungsfreien Betrieb auch bei Regenwassermangel, zwischen Ansaugung aus der Zisterne oder dem Einspeisebehälter automatisch erfolgt.

• enthält einen Einspeisebehälter zur Trinkwassernachspeisung aus MDPE (Kunststoff) mit freiem Auslauf Typ AB nach DIN EN 13077 zur Erfüllung der Vorgaben nach DIN EN 1717. Die Trinkwassernachspeisung in den Einspeisebehälter erfolgt über ein mechanisches, proportional gesteuertes Schwimmerventil mit PE-Schwimmer und KTW- und DVGW-W270 Zertifizierung.

• verfügt über eine spezielle Steuerung, welche die Möglichkeit der Einstellung im Automatikmodus (automatische Umschaltung) oder eines manuellen Betriebs (zur Ansaugung über den Einspeisebehälter, z.B. bei Störungen bei der Versorgung mit Regenwasser) bietet. Außerdem ermöglicht die Steuerung den einfachen Anschluss einer Zubringerpumpe und zeigt den aktuellen Betriebsmodus und verschiedene Alarmmeldungen an. In der FA-Version weist die Steuerung noch den Füllstand in der Zisterne in 10%-Schritten aus.

• im Standard mit schwarzer Abdeckhaube aus ABS (Kunststoff) als Spritzschutz vor Wasser und zur optischen Abrundung. In der Version SG ist die Abdeckhaube mit einem hocheffektiven Akustikschaum verkleidet, der eine sehr gute Schalldämmung verspricht (bis zu 25% weniger Geräuschbelastung), ein breites Absortionsspektrum besitzt, extrem brandhemmend nach Klasse B1 ist und eine hohe chemische Beständigkeit aufweist.

• fördert sauberes und klares Wasser (mit einer max. zulässigen Menge an Sand von 50gr/m³), frei von Festkörpern oder schleifenden Partikeln, außerdem Flüssigkeiten, die nicht zähflüssig oder aggressiv sind, nicht kristallisiert und chemisch neutral (ähnlich den Eigenschaften von Wasser). Das System muss in einer trockenen und frostfreien Umgebung installiert werden, der maximale Betriebsdruck liegt bei 10 bar (Druckschalter) und die Umgebungstemperatur muss zwischen +5°C bis +40°C liegen.

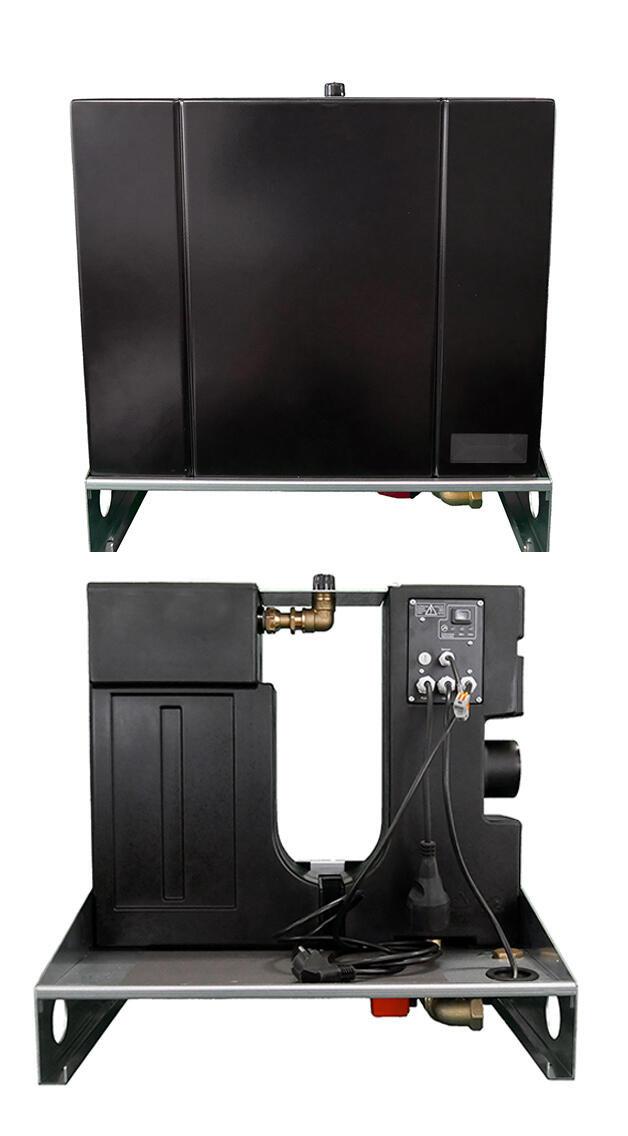

TopRain Meta

Technische Kurzbeschreibung

• kompakte, anschlussfertige und vollautomatische Regenwassersystemsteuerung mit bedarfsorientierter und hausinterner Trinkwassernachspeisung, automatischer Umschaltung zwischen Betriebswasserversorgung aus einer Zisterne oder einem Einspeisebehälter, störungsfreiem Betrieb auch bei Regenwassermangel und Trinkwassertrennung nach DIN EN 1717.

• bestehend aus der selbstansaugender Wasserversorgungsanlage Meta Small, einem Einspeisebehälter aus Kunststoff mit mechanischer Trinkwassernachspeisung, einem Umschaltventil, einem hochwertigen Ausdehnungsgefäß, einer Regenwasser-Steuerung, einer feuerverzinkten Tragekonsole zur Wandbefestigung, einer Abdeckhaube aus ABS (Kunststoff) und in der SG-Version einer Abdeckhaube aus ABS mit Schalldämmung sowie Schwimmerschalter oder in der FA-Version einem Drucksensor.

• mit selbstansaugender Kreiselpumpe Meta Small mit integriertem Frequenzumrichter in kompakter Bauweise, robust und korrosionsbeständig sowie mit einer hervorragenden Effizienz und Leistung. Laufräder aus rostfreiem Stahl (AISI 304) gefertigt, was eine hohe Lebensdauer verspricht, Zuverlässigkeit garantiert und für einen ruhigen Betrieb mit geringer Geräuschentwicklung sorgt. Die Pumpe besitzt einen Asynchronmotor mit hohem Wirkungsgrad sowie integrierten Schutzfunktionen. Die Versorgungsspannung beträgt 220 - 240 V bei einer Frequenz von 50 - 60Hz im Netz. Eine besonders hochwertige Gleitringdichtung mit einem stationären Ring aus Keramik, einem rotierenden Ring aus Graphit, einem Elastomere aus NBR und den sonstigen Komponenten aus Edelstahl (AISI 304 / 303) erlaubt den Einsatz auch unter schwierigen Bedingungen. Die Kreiselpumpe Meta Small verfügt des Weiteren über einen integrierten Membranausgleichbehälter, ein Rückschlagventil, Motorüberwachung sowie Überwachung von Spannung und Motorstrom und des maximalen Anlaufstroms. Als Schutzfunktionen besitzt die Meta Small einen Trockenlaufschutz, Entlüftungsüberwachung, Überwachung der Motorlast, Schutz vor Pumpenblockierung und Überwachung kleinerer Leckagen im System.

• besitzt eine integrierte elektronische Pumpensteuerung mit Frequenzumrichter zur Überwachung und Steuerung der installierten Pumpe. Die Steuerung ermöglicht den automatischen Start und Stopp bei Wasserentnahme und bei Beendigung der Wasserentnahme sowie die Einhaltung eines wählbaren Solldrucks. Der Frequenzumrichter der Steuerung ist in der Lage, den Druck des Wasserkreislaufes durch Veränderung der Drehgeschwindigkeit der Pumpe konstant zu halten. Durch Variieren der Drehgeschwindigkeit je nach dem momentanen Bedarf des Verbrauchers, begrenzt der Inverter die für die Pumpe zulässige Leistung auf das erforderliche Minimum, damit der Bedarf erfüllt werden kann. Bei der Steuerung der Meta Small lässt sich der Betriebsdruck der Anlage (Solldruck) von 1,8 bar bis 4,7 bar einstellen (werksseitige Einstellung bei 5-55: 3,5 bar). Das Gerät startet automatisch die Pumpe, sollte der gewählte Druck unter den gewählten Betriebsdruck fallen (Einschaltdruck) und schaltet die Pumpe druckabhängig wieder ab (Ausschaltdruck). Der gewünschte Betriebsdruck kann einfach und genau über die LCD-Anzeige eingestellt und angezeigt werden.

• Umschaltung zur Ansaugung aus der Zisterne (Regenwasser) oder aus dem Einspeisebehälter bei Regenwassermangel (Trinkwassernachspeisung) erfolgt über ein motorgetriebenes Umschaltventil (Zonenventil). Ein Schwimmerschalter (Standard) oder ein Drucksensor zeigt den Regenwassermangel an, über eine spezielle Steuerung sind diese mit dem Umschaltventil verbunden, so dass eine Umschaltung, für einen störungsfreien Betrieb auch bei Regenwassermangel, zwischen Ansaugung aus der Zisterne oder dem Einspeisebehälter automatisch erfolgt.

• enthält einen Einspeisebehälter zur Trinwassernachspeisung aus MDPE (Kunststoff) mit freiem Auslauf Typ AB nach DIN EN 13077 zur Erfüllung der Vorgaben nach DIN EN 1717. Die Trinkwassernachspeisung in den Einspeisebehälter erfolgt über ein mechanisches, proportional gesteuertes Schwimmerventil mit PE-Schwimmer und KTW- und DVGW-W270 Zertifizierung.

• verfügt über eine spezielle Steuerung, welche die Möglichkeit der Einstellung im Automatikmodus (automatische Umschaltung) oder eines manuellen Betriebs (zur Ansaugung über den Einspeisebehälter, z.B. bei Störungen bei der Versorgung mit Regenwasser) bietet. Außerdem ermöglicht die Steuerung den einfachen Anschluss einer Zubringerpumpe und zeigt den aktuellen Betriebsmodus und verschiedene Alarmmeldungen an. In der FA-Version weist die Steuerung noch den Füllstand in der Zisterne in 10%-Schritten aus.

• im Standard mit schwarzer Abdeckhaube aus ABS (Kunststoff) als Spritzschutz vor Wasser und zur optischen Abrundung. In der Version SG ist die Abdeckhaube mit einem hocheffektiven Akustikschaum verkleidet, der eine sehr gute Schalldämmung verspricht (bis zu 25% weniger Geräuschbelastung), ein breites Absortionsspektrum besitzt, extrem brandhemmend nach Klasse B1 ist und eine hohe chemische Beständigkeit aufweist.

• fördert sauberes und klares Wasser, frei von Festkörpern oder schleifenden Partikeln, außerdem Flüssigkeiten, die nicht zähflüssig oder aggressiv sind, nicht kristallisiert und chemisch neutral (ähnlich den Eigenschaften von Wasser). Das System muss in einer trockenen und frostfreien Umgebung installiert werden, der maximale Betriebsdruck liegt bei 10 bar und die Umgebungstemperatur muss zwischen +0°C bis +40°C liegen.

TopRain plus MK

Technische Kurzbeschreibung

• kompakte, anschlussfertige und vollautomatische Regenwasserzentrale mit bedarfsorientierter und hausinterner Trinkwassernachspeisung, automatischer Umschaltung zwischen Betriebswasserversorgung aus einer Zisterne oder einem Einspeisbehälter, störungsfreiem Betrieb auch bei Regenwassermangel und Trinkwassertrennung nach DIN EN 1717.

• MK-Version als besonderer Regenwassermanager verfügt über einen 3-Wege-Motorkugelhahn (Umschaltventil) als Rücklaufschutz bei Installation des Regenwassermanagers unterhalb des Höhenniveaus vom Wasserspeicher

• bestehend aus einer Kreiselpumpe, einem elektronischen Pumpenschaltautomaten, einem Einspeisebehälter aus Kunststoff mit mechanischer Trinkwassernachspeisung, einem Umschaltventil, einer Steuerung, einer feuerverzinkten Tragekonsole zur Wandbefestigung, einer Abdeckhaube aus ABS (Kunststoff) und in der SG-Version einer Abdeckhaube aus ABS mit Schalldämmung sowie Schwimmerschalter oder in der FA-Version einem Drucksensor.

• mit selbstansaugender, mehrstufiger und luftgekühlter Franklin-Kreiselpumpe aus Edelstahl, extrem robust und korrosionsbeständig. Laufräder und Stufengehäuse aus rostfreiem Stahl (AISI 304) gefertigt, was eine hohe Lebensdauer verspricht, Zuverlässigkeit garantiert und für einen ruhigen Betrieb mit geringer Geräuschentwicklung sorgt. Ein spezielles elastisches Ventil ermöglicht, dass Luft, die im System vorhanden ist, in weniger als 5 Minuten und bis zu einer Steighöhe von 8 Metern aus dem System entweichen kann. Die Pumpe besitzt einen einphasigen, luftgekühlten und komplett gekapselten Franklin-Hocheffizienzmotor mit integriertem Überhitzungsschutz und einer Spannung von 220 - 240 V bei einer Frequenz von 50Hz im Netz. Für die hohe Qualität der Pumpe spricht ebenfalls, dass der Motor mit maximal 60 zulässigen Anläufen pro Stunde starten kann und eine besonders hochwertige Gleitringdichtung mit einem stationären Ring aus Keramik, einem rotierenden Ring aus Graphit, einem Elastomere aus EPDM und den sonstigen Komponenten aus Edelstahl (AISI 316) erlaubt den Einsatz auch unter schwierigsten Bedingungen.

• mit elektronischem Pumpenschaltautomaten, der das System automatisch druckabhängig einschaltet und strömungsabhängig ausschaltet sowie die Pumpe vor Trockenlauf schützt. Bei dem Schaltautomat des TopRain ist der Einschaltdruck einstellbar von 1,5 - 3,5 bar und bei einem Durchfluss von <2 Liter / Minute schaltet der Schaltautomat mit einer Nachlaufzeit von ca. 7 Sekunden das System ab. Der Schaltautomat ist ausgestattet mit einem kleinen Wasserpuffer, einem speziellen Rückschlagventil und einer automatischen Reset-Funktion.

• Umschaltung zur Ansaugung aus der Zisterne (Regenwasser) oder aus dem Einspeisebehälter bei Regenwassermangel (Trinkwassernachspeisung) erfolgt über ein motorgetriebenes Umschaltventil (Zonenventil). Ein Schwimmerschalter (Standard) oder ein Drucksensor zeigt den Regenwassermangel an, über eine spezielle Steuerung sind diese mit dem Umschaltventil verbunden, so dass eine Umschaltung, für einen störungsfreien Betrieb auch bei Regenwassermangel, zwischen Ansaugung aus der Zisterne oder dem Einspeisebehälter automatisch erfolgt.

• enthält einen Einspeisebehälter zur Trinwassernachspeisung aus MDPE (Kunststoff) mit freiem Auslauf Typ AB nach DIN EN 13077 zur Erfüllung der Vorgaben nach DIN EN 1717. Die Trinkwassernachspeisung in den Einspeisebehälter erfolgt über ein mechanisches, proportional gesteuertes Schwimmerventil mit PE-Schwimmer mit PE-Schwimmer gemäß EN 1717 sowie DIN EN 13077 Typ AB.

• verfügt über eine spezielle Steuerung, welche die Möglichkeit der Einstellung im Automatikmodus (automatische Umschaltung) oder eines manuellen Betriebs (zur Ansaugung über den Einspeisebehälter, z.B. bei Störungen bei der Versorgung mit Regenwasser) bietet. Außerdem ermöglicht die Steuerung den einfachen Anschluss einer Zubringerpumpe und zeigt den aktuellen Betriebsmodus und verschiedene Alarmmeldungen an. In der FA-Version weist die Steuerung noch den Füllstand in der Zisterne in 10%-Schritten aus.

• im Standard mit schwarzer Abdeckhaube aus ABS (Kunststoff) als Spritzschutz vor Wasser und zur optischen Abrundung. In der Version SG ist die Abdeckhaube mit einem hocheffektiven Akustikschaum verkleidet, der eine sehr gute Schalldämmung verspricht (bis zu 25% weniger Geräuschbelastung), ein breites Absortionsspektrum besitzt, extrem brandhemmend nach Klasse B1 ist und eine hohe chemische Beständigkeit aufweist.

• fördert sauberes und klares Wasser (mit einer max. zulässigen Menge an Sand von 50gr/m³), frei von Festkörpern oder schleifenden Partikeln, außerdem Flüssigkeiten, die nicht zähflüssig oder aggressiv sind, nicht kristallisiert und chemisch neutral (ähnlich den Eigenschaften von Wasser). Das System muss in einer trockenen und frostfreien Umgebung installiert werden, der maximale Betriebsdruck liegt bei 10 bar (Druckschalter) und die Umgebungstemperatur muss zwischen +5°C bis +40°C liegen.

TopRain Duo plus

Technische Kurzbeschreibung

• Regenwassermanager nach DIN EN 1717 mit hausinterner und bedarfsgerechter Trinkwassernachspeisung sowie Pumpenanlage als Druckerhöhung zur Wasserversorgung mit elektronischer Steuerung zur Überwachung der Füllstände, Umschaltung zwischen Regen- und Trinkwasser, Trinkwassernachspeisung, Steuerung der Druckerhöhung, Funktionskontrolle und Einstellung sowie Trinkwassertrennung nach DIN EN 1717

• bestehend aus zwei Kreiselpumpen, elektronischen Pumpenschaltautomaten, zwei Einspeisebehältern aus Kunststoff mit automatischer Trinkwassernachspeisung, einem Umschaltventil, einer Steuerung, einer feuerverzinkten Stahlblechkonsole zur Bodenaufstellung sowie einem Füllstandsmesser (Schwimmerschalter / Tauchdrucksensor in der FA – Version)

• mit zwei selbstansaugenden, mehrstufigen und luftgekühlten Franklin-Kreiselpumpen aus Edelstahl, robust und korrosionsbeständig. Laufräder und Stufengehäuse aus rostfreiem Stahl (AISI 304) gefertigt, was eine hohe Lebensdauer verspricht, Zuverlässigkeit garantiert und für einen ruhigen Betrieb mit geringer Geräuschentwicklung sorgt. Ein spezielles elastisches Ventil ermöglicht, dass Luft, die im System vorhanden ist, in weniger als 5 Minuten und bis zu einer Steighöhe von 8 Metern aus dem System entweichen kann. Die Pumpe besitzt einen einphasigen, luftgekühlten und komplett gekapselten Franklin-Hocheffizienzmotor mit integriertem Überhitzungsschutz ausgelegt für eine Spannung von 220 - 240 V bei einer Frequenz von 50 Hz. Für die hohe Qualität der Pumpe spricht ebenfalls, dass der Motor mit maximal 60 zulässigen Anläufen pro Stunde starten kann und eine besonders hochwertige Gleitringdichtung mit einem stationären Ring aus Keramik, einem rotierenden Ring aus Graphit, ein Elastomer aus EPDM und den sonstigen Komponenten aus Edelstahl (AISI 316) erlaubt den Einsatz auch unter schwierigsten Bedingungen

• mit elektronischen Pumpenschaltautomaten, die das System automatisch druckabhängig ein- und ausschalten sowie die Pumpen vor Trockenlauf schützen. Bei den Schaltautomaten des TopRain Duo plus ist der Ein- und Ausschaltdruck einstellbar zwischen 0,5 und 8 bar

• Umschaltung zur Ansaugung aus der Zisterne (Regenwasser) oder aus dem Einspeisebehälter bei Regenwassermangel (Trinkwassernachspeisung) erfolgt über zwei motorgetriebene Umschaltventile (Zonenventile). Eine Tauchdrucksonde zeigt den Regenwassermangel an, über eine spezielle Steuerung sind diese mit dem Umschaltventil verbunden, so dass eine Umschaltung, für einen störungsfreien Betrieb auch bei Regenwassermangel, zwischen Ansaugung aus der Zisterne oder dem Einspeisebehälter automatisch erfolgt

• enthält einen Einspeisebehälter zur Trinkwassernachspeisung aus MDPE (Kunststoff) mit freiem Auslauf Typ AB nach DIN EN 13077 zur Erfüllung der Vorgaben nach DIN EN 1717. Die Trinkwassernachspeisung in den Einspeisebehälter erfolgt über zwei mechanisch proportional gesteuerte Schwimmerventile mit PE-Schwimmer gemäß EN 1717 sowie DIN EN 13077 Typ AB

• verfügt über eine spezielle Steuerung, welche die Möglichkeit der Einstellung im Automatikmodus (automatische Umschaltung) sowie eines manuellen Betriebs (Versorgung mit Trinkwasser über den Einspeisebehälter, z.B. bei Störungen bei der Versorgung mit Regenwasser) bietet. Außerdem ermöglicht die Steuerung den einfachen Anschluss einer Zubringerpumpe über ein optionales Zusatzmodul und zeigt den aktuellen Betriebsmodus sowie verschiedene Alarmmeldungen an. In der FA-Version wird der aktuelle Füllstand im Regenwasserspeicher mittels LED-Anzeige in 10% Schritten angezeigt

• der TopRain Duo plus verfügt über eine feuerverzinkte Stahlblechkonsole zur Bodenaufstellung. Mit Abdeckhaube aus ABS (Kunststoff) als Spritzschutz vor Wasser und zur optischen Abrundung

• fördert sauberes und klares Wasser (mit einer max. zulässigen Menge an Sand von 50g/m³), frei von Festkörpern oder schleifenden Partikeln, außerdem Flüssigkeiten, die nicht zähflüssig oder aggressiv sind, nicht kristallisiert und chemisch neutral (ähnlich den Eigenschaften von Wasser). Das System muss in einer trockenen und frostfreien Umgebung installiert werden, der maximale Betriebsdruck liegt bei 10 bar (Pumpenschaltautomat) und die Umgebungstemperatur muss zwischen +5 bis +40 °C liegen

• die Trinkwassernachspeisung erfolgt über zwei mechanisch proportional gesteuerte Nachspeiseventile DN 17 nach DIN EN 13076 Freier Auslauf Typ AB in den Vorlagebehälter
