eco4 4" Basis-/ Beregnungspaket
i4 Basis Paket 2W 230V

Art.-Nr. | Bezeichnung |
---|---|

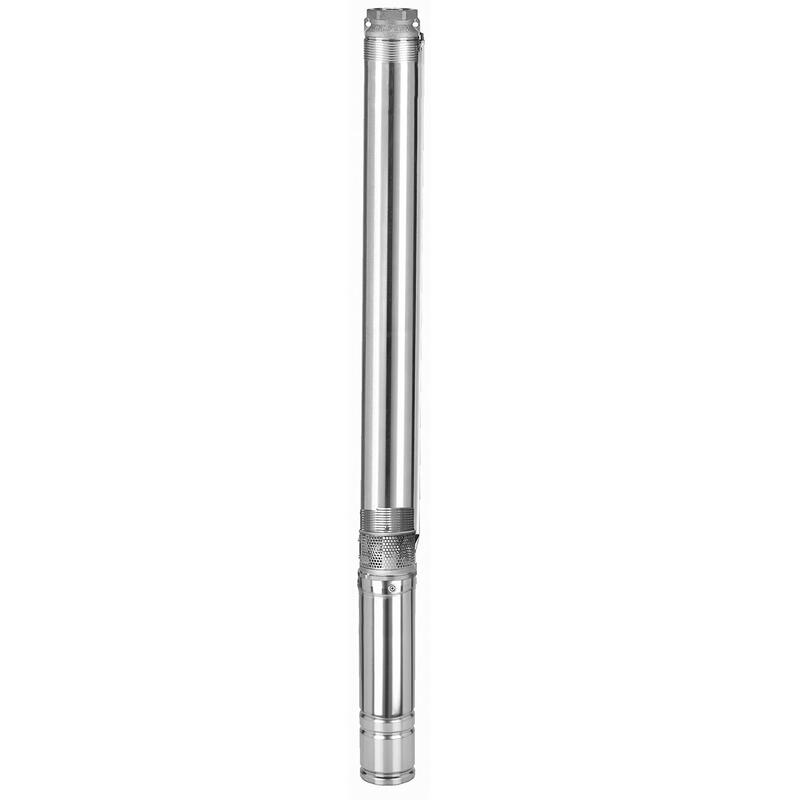

23180 | i4 4-45 Basis-Paket 2W 230V |
23181 | i4 4-70 Basis-Paket 2W 230V |
23182 | i4 4-90 Basis-Paket 2W 230V |
23183 | i4 6-45 Basis-Paket 2W 230V |
23184 | i4 6-60 Basis-Paket 2W 230V |
23185 | i4 6-90 Basis-Paket 2W 230V |
23186 | i4 10-50 Basis-Paket 2W 230V |
Technische Kurzbeschreibung
- mehrstufige Hocheffizienz-Unterwassermotorpumpe für den Betrieb in Brunnen und Bohrlöcher mit einem Durchmesser von 4" (DN 100) oder größer geeignet.
- mit hochwertiger Top4-Hydraulik von Franklin, dass bis auf die Lauf- und Leiträder vollständig aus Edelstahl gefertigt ist und für eine bessere Leistung und eine höhere Langlebigkeit gegen Abnutzung über selbst zentrierende Laufräder verfügt sowie zum Schutz des Pumpe-Motor-Aggregats gegen "Durchschlag" ein spezielles eingebautes Rückschlagventil besitzt. Optimierte hydraulische Komponenten garantieren einen hohen Gesamtwirkungsgrad, wodurch der Energieverbrauch reduziert wird und das Pumpsystem kosteneffizienter arbeitet.
- mit 1-Phasen Franklin-Unterwassermotor aus Edelstahl für höchste Qualitätsansprüche und hohem Wirkungsgrad für geringe Betriebskosten. Besitzt ein verschleißfreies, wassergeschmiertes Radial und Axiallager für einen langlebigen und 100 % wartungsfreien Betrieb. Mit FES93-Füllung zur Vermeidung einer Kontaminierung des Brunnens und einer hermetisch vergossenen Motorwicklung sowie einem Flachkabel. Motor mit einer Spannung von 220 V - 230 V bei einer Frequenz von 50 Hz im Netz. Sehr hochwertiger und spezieller 2-Wire Motor für den direkten Anschluss an das 1-Phasen-Netz.
- Durch integrierte Startkomponenten (kein Kondensator nötig) und Rüttelfunktion bei blockierter Pumpe, erhalten Sie einen wartungsfreien und langlebigen Antrieb mit minimalem Installationsaufwand. Besonderheiten: Kein Anlaufgerät erforderlich, Blitzschutz und Überlastschutz im Motor integriert, automatische Rückstellung des im Motor integriertem Überlastschalters sowie Rüttelfunktion bei blockierter Pumpe.
- fördert sauberes und klares Wasser mit einem Sandgehalt von bis zu 100 g/m³ aus Bohrlöchern und Brunnen, die beim Einsatz der Pumpe garantieren, dass eine Mindestfließgeschwindigkeit von 8 cm/s zur Kühlung des Motors besteht (ansonsten muss ein Kühlmantel verwendet werden) und die Körnung der schleifenden Partikel nicht größer als 2 mm ist sowie die Temperatur des geförderten Mediums 30 °C nicht überschreitet.
- Pumpe für Dauerbetrieb geeignet und mit einer maximalen Eintauchtiefe bis 150 m

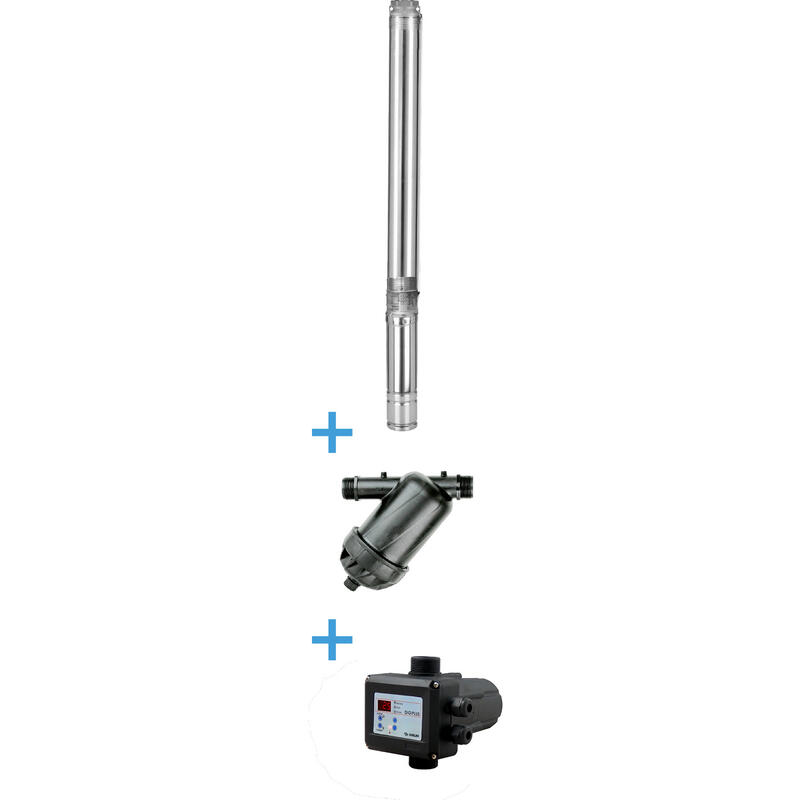

i4 Beregnungs-Paket 2W 230V

Art.-Nr. | Bezeichnung |
---|---|
23191 | i4 4-70 Beregnungs-Paket 2W 230V |
23193 | i4 6-60 Beregnungs-Paket 2W 230V |
23195 | i4 6-90 Beregnungs-Paket 2W 230V |
Technische Kurzbeschreibung

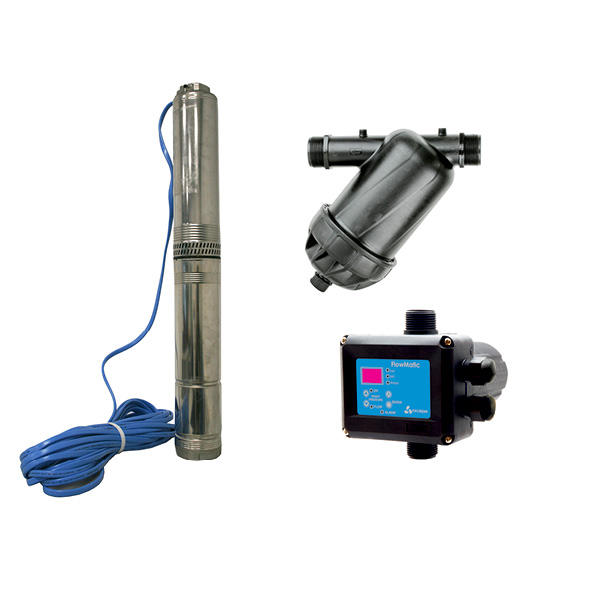

- Komplettpaket bestehend aus einer Hocheffizienz-Unterwassermotorpumpe für Brunnen und Bohrlöcher mit Durchmesser 4" (DN 100) und größer, einer elektronischen Pumpensteuerung und einem speziellen Betriebswasserfilter.
- mit mehrstufiger Unterwassermotorpumpe 4", bestehend aus einer Edelstahl-Hydraulik, einem 1-Phasen-Unterwassermotor und Unterwasserkabel, Hydraulik und Motor nach Nema-Standrad und mittels Kupplung direkt verbunden
- Hydraulik ist eine mehrstufige, hochwertige 4" Franklin-Edelstahlhydraulik, welche bis auf die Lauf- und Leiträder vollständig aus Edelstahl gefertigt ist und für eine bessere Leistung und eine höhere Langlebigkeit gegen Abnutzung über selbst zentrierende Laufräder verfügt sowie zum Schutz des Pumpe-Motor-Aggregats gegen "Durchschlag" ein spezielles eingebautes Rückschlagventil besitzt. Optimierte hydraulische Komponenten garantieren einen hohen Gesamtwirkungsgrad wodurch der Energieverbrauch reduziert wird und das Pumpsystem kosteneffizienter arbeitet.
- 1-Phasen Franklin-Unterwassermotor aus Edelstahl für höchste Qualitätsansprüche und hohem Wirkungsgrad für geringe Betriebskosten. Besitzt ein verschleißfreies, wassergeschmiertes Radial- und Axiallager für einen langlebigen und 100% wartungsfreien Betrieb. Mit FES93-Füllung zur Vermeidung einer Kontaminierung des Brunnens und einer hermetisch vergossenen Motorwicklung sowie einem Flachkabel. Motor mit einer Spannung von 220V - 230V bei einer Frequenz von 50 Hz im Netz Der hochwertige und spezielle 2-Wire Motor ist für den direkten Anschluss an das 1-Phasen-Netz konzipiert, durch integrierte Startkomponenten (kein Kondensator nötig) und Rüttelfunktion bei blockierter Pumpe, erhalten Sie einen wartungsfreien und langlebigen Antrieb mit minimalem Installationsaufwand. Besonderheiten: Kein Anlaufgerät erforderlich, Blitzschutz und Überlastschutz im Motor integriert, automatische Rückstellung des im Motor integriertem Überlastschalters sowie Rüttelfunktion bei blockierter Pumpe
- mit elektronischer Pumpensteuerung, die das System steuert und überwacht und das automatische Ein- und Ausschalten einer Pumpe entweder über eine Drucksteuerung mit druckabhängiger Ein- und Ausschaltung oder alternativ über einen Ein-/Aus-Modus, bei dem zwar druckabhängig ein- aber strömungsabhängig ausgeschaltet wird. Bei der Steuerung ist der Einschaltdruck von 0,5 -7 bar und der Ausschaltdruck von 1-8 bar einstellbar und im EIN-AUS-Modus schaltet die Pumpe bei einem Durchfluss von < 2,5 Liter / Minute das System ab. Die Steuerung verfügt des Weiteren über einen Überstromschutz, einen Trockenlaufschutz, eine automatische Reset-Funktion sowie einen speziellen Membran-Feder-Speicher und ein integriertes Rückschlagventil.
- mit Rillenscheibenfilter DISC als Betriebs- und Prozesswasserfilter zur Reinigung von Regen- und Brunnenwasser mit einer Filterfeinheit von bis zu 0,13mm (130 Micron) zum Schutz der Systemkomponenten der Wasserversorgungsanlage und vor Funktionsstörungen.
- fördert sauberes und klares Wasser mit einem Sandgehalt von bis zu 100 g/m³ aus Bohrlöchern und Brunnen, die beim Einsatz der Pumpe grantieren, dass eine Mindestfließgeschwindigkeit von 8cm/s zur Kühlung des Motors besteht (ansonsten muss ein Kühlmantel verwendet werden) und die Körnung der schleifenden Partikel nicht größer wie 2mm ist sowie die Temperatur des geförderten Mediums 30°C nicht überschreitet. Pumpe für Dauerbetrieb geeigent und mit einer maximalen Eintauchtiefe bis zu 150m.
- Optimal geeignet ist die Pumpe zur Trinkwasser- oder Nutzwasserförderung aus Brunnen und Bohrlöchern (Brunnenwasserförderung), Wasserförderung aus Fluß- oder Seewasser sowie zum Betrieb als Druckerhöhungsanlagen und Grundwasserwärmeanlagen.
i4 - Basis-/ Beregnungspaket

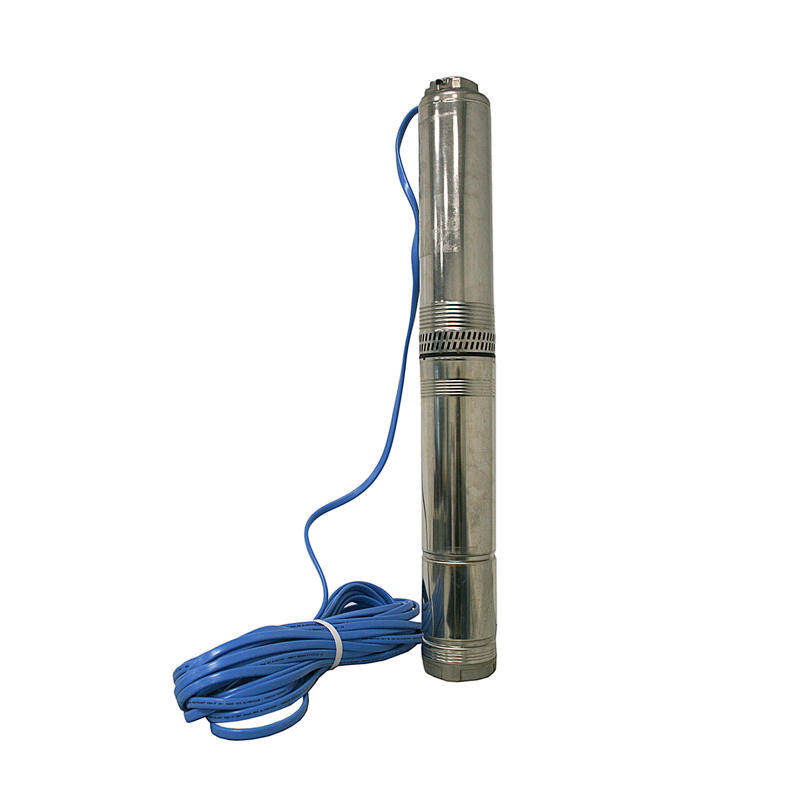

eco4 Tiefbrunnenpumpe

Art.-Nr. | Bezeichnung |
---|---|

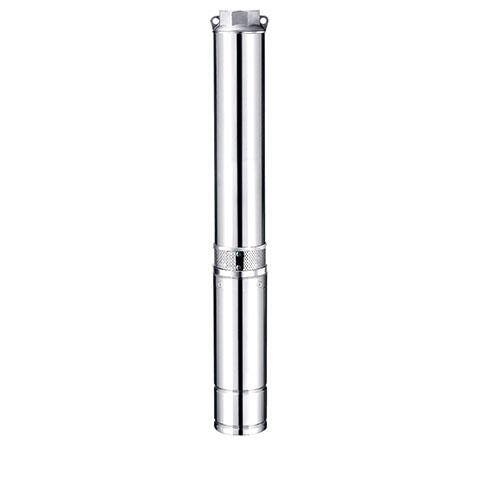

23085 | eco4 3-60 Tiefbrunnenpumpe 4" |
Technische Kurzbeschreibung

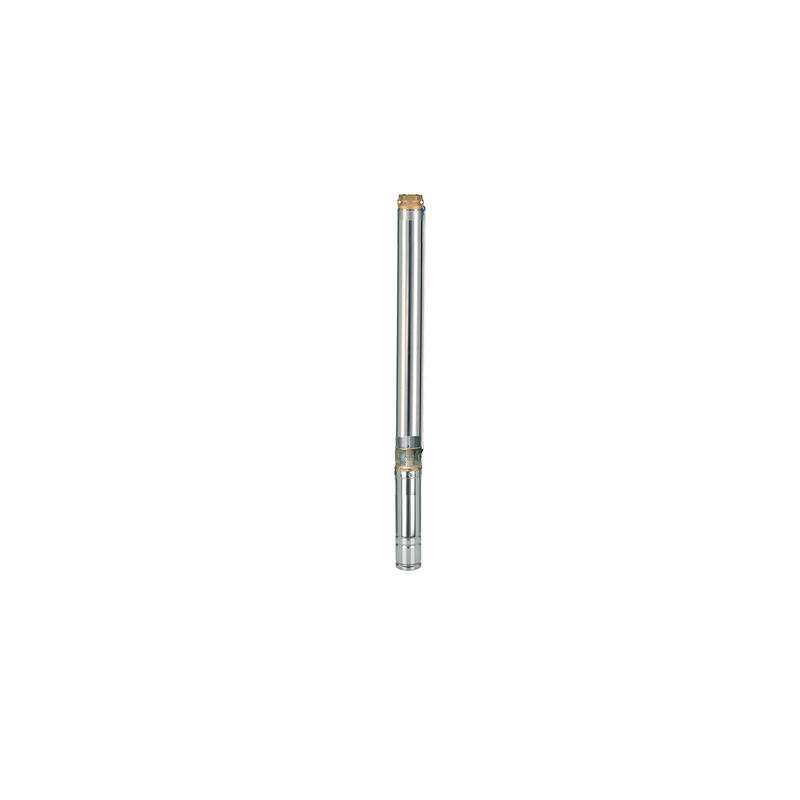

- mehrstufige Unterwassermotorpumpe für Brunnen und Bohrlöcher mit Durchmesser 4" (min. 110 mm) und größer
- besitzt eine mehrstufige 4" Hydraulik, die bis auf die Lauf- und Leiträder vollständig aus Edelstahl gefertigt ist, über schwimmende Laufräder verfügt sowie ein spezielles eingebautes Rückschlagventil besitzt. Hydraulik mit Saugsieb, einem Kabelschutz, Befestigungsösen und einen Anschlussstutzen als Gewindestutzen 1 1/4" mit IG nach ISO 228 sowie einen Motoradapter gemäß NEMA Standard. Die Laufräder sind aus POM (thermoplastischer Kunststoff mit sehr guten mechanischen Eigenschaften, vor allem einem auzgezeichneten Gleit- und Abriebverhalten) und die Leiträder aus Polycarbonat (thermoplastischer Kunststoff).
- verfügt über einen Einphasen-Asynchron-Unterwassermotor aus Edelstahl, der von hoher Qualität ist und auch unter schwierigen Lastbedingungen eingesetzt werden kann. Dieser 2-Wire Motor mit integriertem Kondensator ist für den direkten Anschluss an das 1-Phasen-Netz konzipiert (kein Anlaufgerät notwendig). Der Motor besitzt eine Gleitringdichtung aus Karbon und Keramik zur Abdichtung der Motorwelle, eine Ölfüllung mit Speiseöl (Nr. 10 Lebensmittelöl), Anschlussleitung als Rundkabel 30m mit offenen Enden sowie eine Spezialmembrane aus NBR zum Druckausgleich im Motor. Der Motor sollte nicht mehr als maximal 20 gleichmäßig verteilte Starts und Stopps pro Stunde leisten, er hat eine Spannung von 220V bis 240V bei 50 Hz im Netz, ist für Dauerbetrieb (S1) geeignet und besitzt einen thermischen Überlastungsschutz.
- fördert sauberes und klares Wasser mit einem Sandgehalt (Körnung nicht größer als 2mm) von bis zu 120 gr/m³ aus Bohrlöchern und Brunnen. Beim Einsatz der Pumpe muss garantiert sein, dass eine Mindestfließgeschwindigkeit von 8cm/s zur Kühlung des Motors besteht.
- eignet sich besonders gut zur Wasserversorgung mit Betriebswasser aus Brunnen und Bohrlöchern im privaten Bereich oder bei Kleingewerbe für diverse Anwendungen wie der Gartenbewässerung oder Beregnung und der Haus- oder Nutzwasserversorgung.

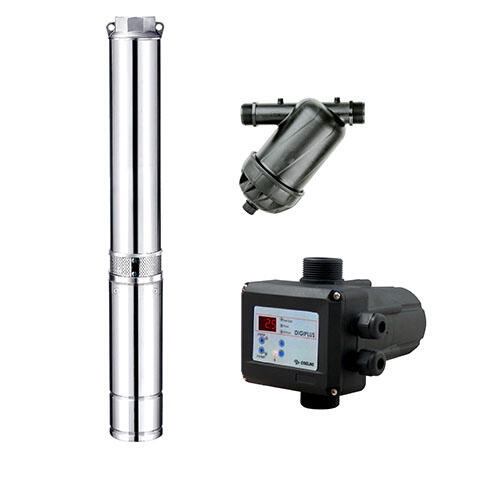

eco4 Beregnungs-Paket 4"

Art.-Nr. | Bezeichnung |
---|---|
23087 | eco4 3-60 Beregnungs-Paket 4" |
Technische Kurzbeschreibung
- Komplettpaket bestehend aus einer Hocheffizienz-Unterwassermotorpumpe für Brunnen und Bohrlöcher mit Durchmesser 4" (DN 100) und größer, einer elektronischen Pumpensteuerung und einem speziellen Betriebswasserfilter.
- mit mehrstufiger Unterwassermotorpumpe 4", bestehend aus einer Edelstahl-Hydraulik, einem 1-Phasen-Unterwassermotor und Unterwasserkabel, Hydraulik und Motor nach Nema-Standard und mittels Kupplung direkt verbunden
- Hydraulik ist eine mehrstufige Edelstahlhydraulik, welche bis auf die Lauf- und Leiträder vollständig aus Edelstahl gefertigt ist und für eine bessere Leistung und eine höhere Langlebigkeit gegen Abnutzung über selbst zentrierende Laufräder verfügt sowie zum Schutz des Pumpe-Motor-Aggregats gegen "Durchschlag" ein spezielles eingebautes Rückschlagventil besitzt. Laufräder aus POM (thermoplastischer Kunststoff) mit sehr guten mechanischen Eigenschaften, vor allem einem ausgezeichneten Gleit- und Abriebverhalten und mit Leiträdern aus Polycarbonat (thermoplastischer Kunststoff).
- 1-Phasen Franklin-Unterwassermotor für einen langlebigen und 100% wartungsfreien Betrieb. Mit Speiseöl Nr.10, zur Vermeidung einer Kontaminierung des Brunnens, einer Spannung von 220V - 240V bei einer Frequenz von 50 Hz im Netz sowie 30 m Anschlussleitung mit offenem Ende. Der hochwertige und spezielle 2-Wire Motor ist für den direkten Anschluss an das 1-Phasen-Netz konzipiert, durch einen integrierten Kondensator erhalten Sie einen wartungsfreien und langlebigen Antrieb mit minimalem Installationsaufwand.
- mit elektronischer Pumpensteuerung, die das System steuert und überwacht und das automatische Ein- und Ausschalten einer Pumpe entweder über eine Drucksteuerung mit druckabhängiger Ein- und Ausschaltung oder alternativ über einen Ein-/Aus-Modus, bei dem zwar druckabhängig ein- aber strömungsabhängig ausgeschaltet wird. Bei der Steuerung ist der Einschaltdruck von 0,5 -7 bar und der Ausschaltdruck von 1-8 bar einstellbar und im EIN-AUS-Modus schaltet die Pumpe bei einem Durchfluss von < 2,5 Liter / Minute das System ab. Die Steuerung verfügt des Weiteren über einen Überstromschutz, einen Trockenlaufschutz, eine automatische Reset-Funktion sowie einen speziellen Membran-Feder-Speicher und ein integriertes Rückschlagventil.
- mit Rillenscheibenfilter DISC als Betriebs- und Prozesswasserfilter zur Reinigung von Regen- und Brunnenwasser mit einer Filterfeinheit von bis zu 0,13mm (130 Micron) zum Schutz der Systemkomponenten der Wasserversorgungsanlage und vor Funktionsstörungen.
- fördert sauberes und klares Wasser mit einem Sandgehalt von bis zu 120 g/m³ aus Bohrlöchern und Brunnen, die beim Einsatz der Pumpe garantieren, dass eine Mindestfließgeschwindigkeit von 8cm/s zur Kühlung des Motors besteht (ansonsten muss ein Kühlmantel verwendet werden) und die Körnung der schleifenden Partikel nicht größer wie 2mm ist sowie die Temperatur des geförderten Mediums 35°C nicht überschreitet. Pumpe für Dauerbetrieb geeignet und mit einer maximalen Eintauchtiefe bis zu 70m.
- optimal geeignet ist die Pumpe zur Nutzwasserförderung aus Brunnen und Bohrlöchern (Brunnenwasserförderung)
Top4 Basispaket 400V
Top4 4-x Basis-Paket 400 V

Art.-Nr. | Bezeichnung |
---|---|
23104 | Top4 4-190 Basis-Paket 400 V |
23601 | Top4 4-45 Basis Paket 400 V |
23603 | Top4 4-70 Basis Paket 400 V |
23605 | Top4 4-90 Basis Paket 400 V |
23607 | Top4 4-140 Basis Paket 400 V |
23611 | Top4 4-250 Basis Paket 400 V |
Technische Kurzbeschreibung
- die Top4 ist eine mehrstufige Hocheffizienz-Unterwassermotorpumpe für Brunnen und Bohrlöcher mit Durchmesser 4"(DN 100) und größer, bestehend aus einer Edelstahl-Hydraulik mit Filtersieb (Top4 Hydraulik), 3-Phasen-Unterwassermotor (4" Franklin Unterwassermotor SS oder HT) und Doppelstecker Kabel. Hydraulik und Motor nach Nema-Standard und sind mittels Kupplung direkt verbunden.
- die Top4 Hydraulik ist ein hochwertiges Franklin-Produkt, dass bis auf die Lauf- und Leiträder vollständig aus Edelstahl gefertigt ist und für eine bessere Leistung und eine höhere Langlebigkeit gegen Abnutzung über selbst zentrierende Laufräder verfügt sowie zum Schutz des Pumpe-Motor-Aggregats gegen "Durchschlag" ein spezielles eingebautes Rückschlagventil besitzt. Optimierte hydraulische Komponenten garantieren einen hohen Gesamtwirkungsgrad, wodurch der Energieverbrauch reduziert wird und das Pumpsystem kosteneffizienter arbeitet. Außerdem besitzt die Hydraulik ein Saugsieb, einen Kabelschutz, Befestigungsösen und einen Anschlussstutzen als Gewindestutzen 1 1/4" (für Top4 4- ,5- und 6- ...) oder 2" nach ISO 228 sowie einen Motoradapter gemäß NEMA-Standard.
- die Laufräder aus Polycarbonat sind bis zur Top4 12-x radiale Laufräder (d. h. Laufradflügel im rechten Winkel zum Laufrad für bessere Druckverhältnisse) und bei der Top4 16-x und 24-x finden sich semiaxiale Laufräder (für bessere Volumenleistung). Die Hydraulik kann permanent vertikal und horizontal betrieben werden und die Drehrichtung ist gegen den Uhrzeigersinn. Das Fördermedium darf chemisch und mechanisch nicht aggressiv sein, der Wassertemperaturbereich muss zwischen 0 °C bis 40°C liegen und die max. zulässige Menge an Sand beträgt 100 g/m³ mit einer Körnung von max. 2 mm.
- Dreiphasen-Franklin-Unterwassermotor aus Edelstahl, der von höchster Qualität ist und ein Maximum an Lebensdauer und höchster Effizienz auch unter schwierigsten Lastbedingungen bietet sowie einen hohen Wirkungsgrad für geringe Betriebskosten garantiert. Der Motor ist mit verschleißfreien, wassergeschmierten Radial- und Axiallagern für einen langlebigen und 100 % wartungsfreien Betrieb ausgestattet. Eine FES93-Füllung (Frostschutz) dient der Vermeidung einer Kontaminierung des Brunnens und ermöglicht eine Lagertemperatur von bis zu -15 °C. Der Motor verfügt über eine thermetisch vergossene Motorwicklung, eine kriechstromfeste Statorisolierung, ein 316SS Statorgehäuse und eine spezielle Steckverbindung (Water-Bloc) für ein austauschbares Motorkabel. Der Motor verfügt über einen Motorschutz als thermischen Auslöser nach EN 60947-4-1. Bei Betrieb mit einem Frequenzumrichter ist darauf zu achten, dass die Grenzwerte von mindestens 30 Hz und maximal 60 Hz nicht über- oder unterschritten werden. Die Motoren bis 3 kW (SS: Super Stainless Steel) verfügen über ein Drucklager bis zu 4000 N Drucklast, die Motoren von 4 kW - 7,5 kW (HT: High Trust) sogar über ein verstärktes Drucklager, welches bis zu 6500 N Drucklast geeignet ist. Eine Spezialmembrane sorgt für Druckausgleich im Motor.
- der Motor verfügt über einen 4" NEMA-Flansch zur Kombination mit einer Hydraulik und verschiedene Zulassungen für den Einsatz im Trinkwasser. Beim Einsatz muss garantiert sein, dass eine Mindestfließgeschwindigkeit von 8 cm/s zur Kühlung des Motors besteht (ansonsten muss ein Kühlmantel verwendet werden) und die Temperatur des beförderten Mediums und die Umgebungstemperatur nicht höher als +30 °C sind. Nicht mehr als maximal 20 gleichmäßig verteilte Starts und Stopps pro Std. bei 60 Sekunden Ein/Aus-Zeit sollte der Motor leisten. Es handelt sich um einen 3-phasigen Motor mit einer Spannung von 380 V - 415 V bei einer Frequenz von 50 Hz im Netz. Motor für Dauerbetrieb geeignet, die maximale Eintauchtiefe beträgt 150 m.
- bei laufender Pumpe muss der Druckstutzen mindestens 1 m unter dem niedrigsten dynamischen Wasserspiegel eingetaucht sein. Deshalb ist der Einbau einer Trockenlaufschutzvorrichtung zu empfehlen, die die Pumpe stoppt, wenn der Wasserstand unter diesen Grenzwert fällt. Der Mindestabstand zwischen der Position der Pumpe und dem Brunnenboden muss verhindern, dass sich weder Schlamm noch Sand um den Motor ansammeln können und damit möglicherweise eine Überhitzung verursacht wird. Die Pumpe kann in waagerechter Position eingebaut werden, allerdings muss die Pumpe dann mit der Achse mindestens 0,5 m über dem Boden installiert werden. Außerdem muss ein zusätzliches Rückschlagventil zur Garantie der Dichtigkeit montiert und die Anlage so eingerichtet werden, dass die Luft beim Start leicht entweichen kann. Es empfiehlt sich in waagerechter Position ein Neigungswinkel von mindestens +5 Grad (Wellenende nach oben), um das Radiallager zu entlasten und die Lebensdauer der Pumpe zu verlängern.
- die Ansaugung des Wassers erfolgt über ein Filtersieb zwischen Hydraulik und Motor der Pumpe. Durch die entstehende Strömung erfolgt die Kühlung des Motors. Die Top4 erfüllt die Vorgaben der seit 01.01.2012 gültigen EU-Richtlinie 547/2012. Optimal geeignet ist die Pumpe zur Trinkwasser- oder Nutzwasserförderung aus Brunnen und Bohrlöchern (Brunnenwasserförderung), Wasserförderung aus Fluss- oder Seewasser sowie zum Betrieb als Druckerhöhungsanlage und Grundwasserwärmeanalage
Top4 5-x Basis-Paket 400 V

Art.-Nr. | Bezeichnung |
---|---|
23108 | Top4 5-50 Basis-Paket 400 V |
23109 | Top4 5-70 Basis-Paket 400 V |
23110 | Top4 5-100 Basis-Paket 400 V |
23111 | Top4 5-140 Basis-Paket 400 V |
23112 | Top4 5-205 Basis-Paket 400 V |
23113 | Top4 5-260 Basis-Paket 400 V |
Technische Kurzbeschreibung
- die Top4 ist eine mehrstufige Hocheffizienz-Unterwassermotorpumpe für Brunnen und Bohrlöcher mit Durchmesser 4"(DN 100) und größer, bestehend aus einer Edelstahl-Hydraulik mit Filtersieb (Top4 Hydraulik), 3-Phasen-Unterwassermotor (4" Franklin Unterwassermotor SS oder HT) und Doppelstecker Kabel. Hydraulik und Motor nach Nema-Standard und sind mittels Kupplung direkt verbunden.
- die Top4 Hydraulik ist ein hochwertiges Franklin-Produkt, dass bis auf die Lauf- und Leiträder vollständig aus Edelstahl gefertigt ist und für eine bessere Leistung und eine höhere Langlebigkeit gegen Abnutzung über selbst zentrierende Laufräder verfügt sowie zum Schutz des Pumpe-Motor-Aggregats gegen "Durchschlag" ein spezielles eingebautes Rückschlagventil besitzt. Optimierte hydraulische Komponenten garantieren einen hohen Gesamtwirkungsgrad, wodurch der Energieverbrauch reduziert wird und das Pumpsystem kosteneffizienter arbeitet. Außerdem besitzt die Hydraulik ein Saugsieb, einen Kabelschutz, Befestigungsösen und einen Anschlussstutzen als Gewindestutzen 1 1/4" (für Top4 4- ,5- und 6- ...) oder 2" nach ISO 228 sowie einen Motoradapter gemäß NEMA-Standard.
- die Laufräder aus Polycarbonat sind bis zur Top4 12-x radiale Laufräder (d. h. Laufradflügel im rechten Winkel zum Laufrad für bessere Druckverhältnisse) und bei der Top4 16-x und 24-x finden sich semiaxiale Laufräder (für bessere Volumenleistung). Die Hydraulik kann permanent vertikal und horizontal betrieben werden und die Drehrichtung ist gegen den Uhrzeigersinn. Das Fördermedium darf chemisch und mechanisch nicht aggressiv sein, der Wassertemperaturbereich muss zwischen 0 °C bis 40°C liegen und die max. zulässige Menge an Sand beträgt 100 g/m³ mit einer Körnung von max. 2 mm.
- Dreiphasen-Franklin-Unterwassermotor aus Edelstahl, der von höchster Qualität ist und ein Maximum an Lebensdauer und höchster Effizienz auch unter schwierigsten Lastbedingungen bietet sowie einen hohen Wirkungsgrad für geringe Betriebskosten garantiert. Der Motor ist mit verschleißfreien, wassergeschmierten Radial- und Axiallagern für einen langlebigen und 100 % wartungsfreien Betrieb ausgestattet. Eine FES93-Füllung (Frostschutz) dient der Vermeidung einer Kontaminierung des Brunnens und ermöglicht eine Lagertemperatur von bis zu -15 °C. Der Motor verfügt über eine thermetisch vergossene Motorwicklung, eine kriechstromfeste Statorisolierung, ein 316SS Statorgehäuse und eine spezielle Steckverbindung (Water-Bloc) für ein austauschbares Motorkabel. Der Motor verfügt über einen Motorschutz als thermischen Auslöser nach EN 60947-4-1. Bei Betrieb mit einem Frequenzumrichter ist darauf zu achten, dass die Grenzwerte von mindestens 30 Hz und maximal 60 Hz nicht über- oder unterschritten werden. Die Motoren bis 3 kW (SS: Super Stainless Steel) verfügen über ein Drucklager bis zu 4000 N Drucklast, die Motoren von 4 kW - 7,5 kW (HT: High Trust) sogar über ein verstärktes Drucklager, welches bis zu 6500 N Drucklast geeignet ist. Eine Spezialmembrane sorgt für Druckausgleich im Motor.
- der Motor verfügt über einen 4" NEMA-Flansch zur Kombination mit einer Hydraulik und verschiedene Zulassungen für den Einsatz im Trinkwasser. Beim Einsatz muss garantiert sein, dass eine Mindestfließgeschwindigkeit von 8 cm/s zur Kühlung des Motors besteht (ansonsten muss ein Kühlmantel verwendet werden) und die Temperatur des beförderten Mediums und die Umgebungstemperatur nicht höher als +30 °C sind. Nicht mehr als maximal 20 gleichmäßig verteilte Starts und Stopps pro Std. bei 60 Sekunden Ein/Aus-Zeit sollte der Motor leisten. Es handelt sich um einen 3-phasigen Motor mit einer Spannung von 380 V - 415 V bei einer Frequenz von 50 Hz im Netz. Motor für Dauerbetrieb geeignet, die maximale Eintauchtiefe beträgt 150 m.
- bei laufender Pumpe muss der Druckstutzen mindestens 1 m unter dem niedrigsten dynamischen Wasserspiegel eingetaucht sein. Deshalb ist der Einbau einer Trockenlaufschutzvorrichtung zu empfehlen, die die Pumpe stoppt, wenn der Wasserstand unter diesen Grenzwert fällt. Der Mindestabstand zwischen der Position der Pumpe und dem Brunnenboden muss verhindern, dass sich weder Schlamm noch Sand um den Motor ansammeln können und damit möglicherweise eine Überhitzung verursacht wird. Die Pumpe kann in waagerechter Position eingebaut werden, allerdings muss die Pumpe dann mit der Achse mindestens 0,5 m über dem Boden installiert werden. Außerdem muss ein zusätzliches Rückschlagventil zur Garantie der Dichtigkeit montiert und die Anlage so eingerichtet werden, dass die Luft beim Start leicht entweichen kann. Es empfiehlt sich in waagerechter Position ein Neigungswinkel von mindestens +5 Grad (Wellenende nach oben), um das Radiallager zu entlasten und die Lebensdauer der Pumpe zu verlängern.
- die Ansaugung des Wassers erfolgt über ein Filtersieb zwischen Hydraulik und Motor der Pumpe. Durch die entstehende Strömung erfolgt die Kühlung des Motors. Die Top4 erfüllt die Vorgaben der seit 01.01.2012 gültigen EU-Richtlinie 547/2012. Optimal geeignet ist die Pumpe zur Trinkwasser- oder Nutzwasserförderung aus Brunnen und Bohrlöchern (Brunnenwasserförderung), Wasserförderung aus Fluss- oder Seewasser sowie zum Betrieb als Druckerhöhungsanlage und Grundwasserwärmeanalage
Top4 6-x Basis-Paket 400 V

Art.-Nr. | Bezeichnung |
---|---|
23122 | Top4 6-230 Basis Paket 400 V |
23123 | Top4 6-280 Basis-Paket 400 V |

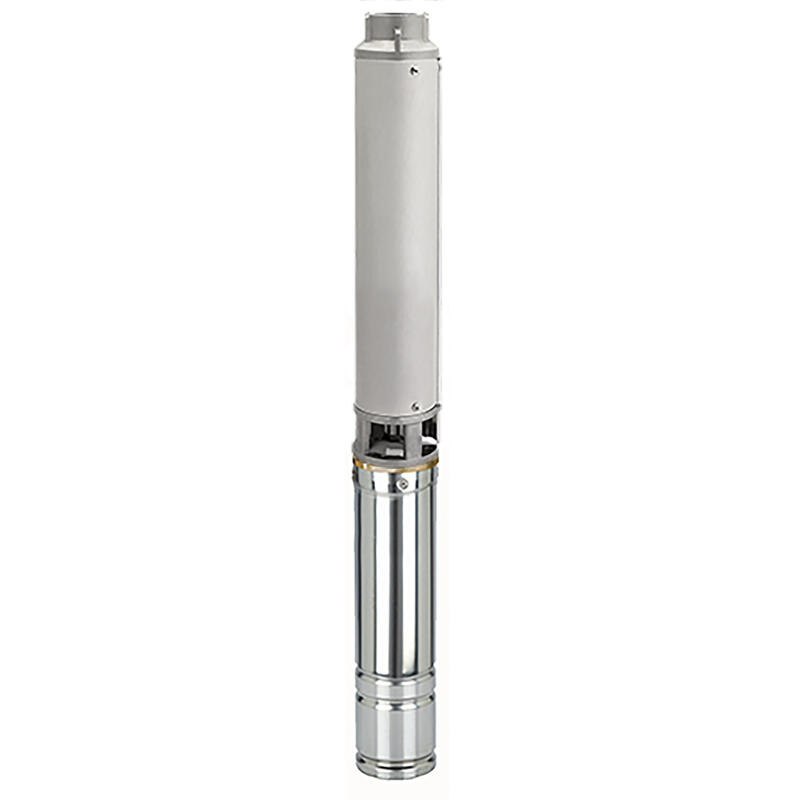

23630 | Top4 6-30 Basis Paket 400 V |
23632 | Top4 6-45 Basis Paket 400 V |
23634 | Top4 6-60 Basis Paket 400 V |
23636 | Top4 6-90 Basis Paket 400 V |
23638 | Top4 6-120 Basis Paket 400 V |
23640 | Top4 6-170 Basis Paket 400 V |
Technische Kurzbeschreibung
- die Top4 ist eine mehrstufige Hocheffizienz-Unterwassermotorpumpe für Brunnen und Bohrlöcher mit Durchmesser 4"(DN 100) und größer, bestehend aus einer Edelstahl-Hydraulik mit Filtersieb (Top4 Hydraulik), 3-Phasen-Unterwassermotor (4" Franklin Unterwassermotor SS oder HT) und Doppelstecker Kabel. Hydraulik und Motor nach Nema-Standard und sind mittels Kupplung direkt verbunden.
- die Top4 Hydraulik ist ein hochwertiges Franklin-Produkt, dass bis auf die Lauf- und Leiträder vollständig aus Edelstahl gefertigt ist und für eine bessere Leistung und eine höhere Langlebigkeit gegen Abnutzung über selbst zentrierende Laufräder verfügt sowie zum Schutz des Pumpe-Motor-Aggregats gegen "Durchschlag" ein spezielles eingebautes Rückschlagventil besitzt. Optimierte hydraulische Komponenten garantieren einen hohen Gesamtwirkungsgrad, wodurch der Energieverbrauch reduziert wird und das Pumpsystem kosteneffizienter arbeitet. Außerdem besitzt die Hydraulik ein Saugsieb, einen Kabelschutz, Befestigungsösen und einen Anschlussstutzen als Gewindestutzen 1 1/4" (für Top4 4- ,5- und 6- ...) oder 2" nach ISO 228 sowie einen Motoradapter gemäß NEMA-Standard.
- die Laufräder aus Polycarbonat sind bis zur Top4 12-x radiale Laufräder (d. h. Laufradflügel im rechten Winkel zum Laufrad für bessere Druckverhältnisse) und bei der Top4 16-x und 24-x finden sich semiaxiale Laufräder (für bessere Volumenleistung). Die Hydraulik kann permanent vertikal und horizontal betrieben werden und die Drehrichtung ist gegen den Uhrzeigersinn. Das Fördermedium darf chemisch und mechanisch nicht aggressiv sein, der Wassertemperaturbereich muss zwischen 0 °C bis 40°C liegen und die max. zulässige Menge an Sand beträgt 100 g/m³ mit einer Körnung von max. 2 mm.
- Dreiphasen-Franklin-Unterwassermotor aus Edelstahl, der von höchster Qualität ist und ein Maximum an Lebensdauer und höchster Effizienz auch unter schwierigsten Lastbedingungen bietet sowie einen hohen Wirkungsgrad für geringe Betriebskosten garantiert. Der Motor ist mit verschleißfreien, wassergeschmierten Radial- und Axiallagern für einen langlebigen und 100 % wartungsfreien Betrieb ausgestattet. Eine FES93-Füllung (Frostschutz) dient der Vermeidung einer Kontaminierung des Brunnens und ermöglicht eine Lagertemperatur von bis zu -15 °C. Der Motor verfügt über eine thermetisch vergossene Motorwicklung, eine kriechstromfeste Statorisolierung, ein 316SS Statorgehäuse und eine spezielle Steckverbindung (Water-Bloc) für ein austauschbares Motorkabel. Der Motor verfügt über einen Motorschutz als thermischen Auslöser nach EN 60947-4-1. Bei Betrieb mit einem Frequenzumrichter ist darauf zu achten, dass die Grenzwerte von mindestens 30 Hz und maximal 60 Hz nicht über- oder unterschritten werden. Die Motoren bis 3 kW (SS: Super Stainless Steel) verfügen über ein Drucklager bis zu 4000 N Drucklast, die Motoren von 4 kW - 7,5 kW (HT: High Trust) sogar über ein verstärktes Drucklager, welches bis zu 6500 N Drucklast geeignet ist. Eine Spezialmembrane sorgt für Druckausgleich im Motor.
- der Motor verfügt über einen 4" NEMA-Flansch zur Kombination mit einer Hydraulik und verschiedene Zulassungen für den Einsatz im Trinkwasser. Beim Einsatz muss garantiert sein, dass eine Mindestfließgeschwindigkeit von 8 cm/s zur Kühlung des Motors besteht (ansonsten muss ein Kühlmantel verwendet werden) und die Temperatur des beförderten Mediums und die Umgebungstemperatur nicht höher als +30 °C sind. Nicht mehr als maximal 20 gleichmäßig verteilte Starts und Stopps pro Std. bei 60 Sekunden Ein/Aus-Zeit sollte der Motor leisten. Es handelt sich um einen 3-phasigen Motor mit einer Spannung von 380 V - 415 V bei einer Frequenz von 50 Hz im Netz. Motor für Dauerbetrieb geeignet, die maximale Eintauchtiefe beträgt 150 m.
- bei laufender Pumpe muss der Druckstutzen mindestens 1 m unter dem niedrigsten dynamischen Wasserspiegel eingetaucht sein. Deshalb ist der Einbau einer Trockenlaufschutzvorrichtung zu empfehlen, die die Pumpe stoppt, wenn der Wasserstand unter diesen Grenzwert fällt. Der Mindestabstand zwischen der Position der Pumpe und dem Brunnenboden muss verhindern, dass sich weder Schlamm noch Sand um den Motor ansammeln können und damit möglicherweise eine Überhitzung verursacht wird. Die Pumpe kann in waagerechter Position eingebaut werden, allerdings muss die Pumpe dann mit der Achse mindestens 0,5 m über dem Boden installiert werden. Außerdem muss ein zusätzliches Rückschlagventil zur Garantie der Dichtigkeit montiert und die Anlage so eingerichtet werden, dass die Luft beim Start leicht entweichen kann. Es empfiehlt sich in waagerechter Position ein Neigungswinkel von mindestens +5 Grad (Wellenende nach oben), um das Radiallager zu entlasten und die Lebensdauer der Pumpe zu verlängern.
- die Ansaugung des Wassers erfolgt über ein Filtersieb zwischen Hydraulik und Motor der Pumpe. Durch die entstehende Strömung erfolgt die Kühlung des Motors. Die Top4 erfüllt die Vorgaben der seit 01.01.2012 gültigen EU-Richtlinie 547/2012. Optimal geeignet ist die Pumpe zur Trinkwasser- oder Nutzwasserförderung aus Brunnen und Bohrlöchern (Brunnenwasserförderung), Wasserförderung aus Fluss- oder Seewasser sowie zum Betrieb als Druckerhöhungsanlage und Grundwasserwärmeanalage

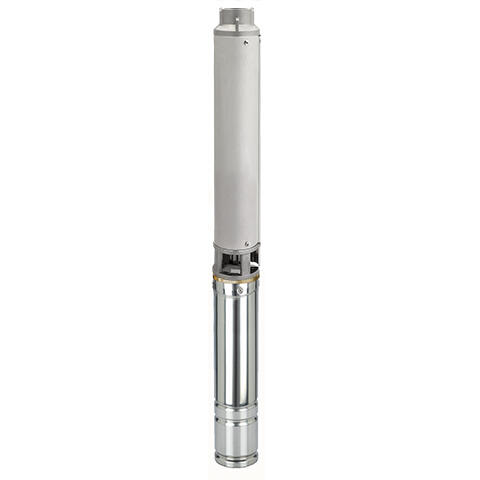

Top4 10-x Basis-Paket 400V

Art.-Nr. | Bezeichnung |
---|---|
23127 | Top4 10-50 Basis-Paket 400 V |
23132 | Top4 10-270 Basis-Paket 400 V |
23650 | Top4 10-40 Basis Paket 400 V |
23654 | Top4 10-80 Basis Paket 400 V |
23656 | Top4 10-110 Basis Paket 400 V |
23658 | Top4 10-150 Basis Paket 400 V |
23660 | Top4 10-205 Basis Paket 400 V |
Technische Kurzbeschreibung
- mehrstufige Hocheffizienz-Unterwassermotorpumpe für den Betrieb in Brunnen und Bohrlöcher mit einem Durchmesser von 4" (DN 100) oder größer geeigent
- mit hochwertiger Top4-Hydraulik von Franklin, dass bis auf die Lauf- und Leiträder vollständig aus Edelstahl gefertigt ist und für eine bessere Leistung und eine höhere Langlebigkeit gegen Abnutzung über selbst zentrierende Laufräder verfügt sowie zum Schutz des Pumpe-Motor-Aggregats gegen "Durchschlag" ein spezielles eingebautes Rückschlagventil besitzt. Optimierte hydraulische Komponenten garantieren einen hohen Gesamtwirkungsgrad wodurch der Energieverbrauch reduziert wird und das Pumpsystem kosteneffizienter arbeitet.
- mit 3-Phasen Franklin-Unterwassermotor aus Edelstahl für höchste Qualitätsansprüche und hohem Wirkungsgrad für geringe Betriebskosten. Besitzt ein verschleißfreies, wassergeschmiertes Radial- und Axiallager für einen langlebigen und 100 % wartungsfreien Betrieb. Mit FES93-Füllung zur Vermeidung einer Kontaminierung des Brunnens und einer hermetisch vergossenen Motorwicklung sowie einem tauschbaren trinkwassergeeigenten Flachkabel mit Steckverbindung an beiden Enden. Motor mit einer Spannung von 380 V - 415 V bei 50 Hz
- fördert sauberes und klares Wasser mit einem Sandgehalt von bis zu 100 g/m³ aus Bohrlöchern und Brunnen, die beim Einsatz der Pumpe grantieren, dass eine Mindestfließgeschwindigkeit von 8 cm/s zur Kühlung des Motors besteht (ansonsten muss ein Kühlmantel verwendet werden) und die Körnung der schleifenden Partikel nicht größer wie 2mm ist sowie die Temperatur des geförderten Mediums 30 °C nicht überschreitet.
- Pumpe für Dauerbetrieb geeigent und mit einer maximalen Eintauchtiefe bis zu 150 m.

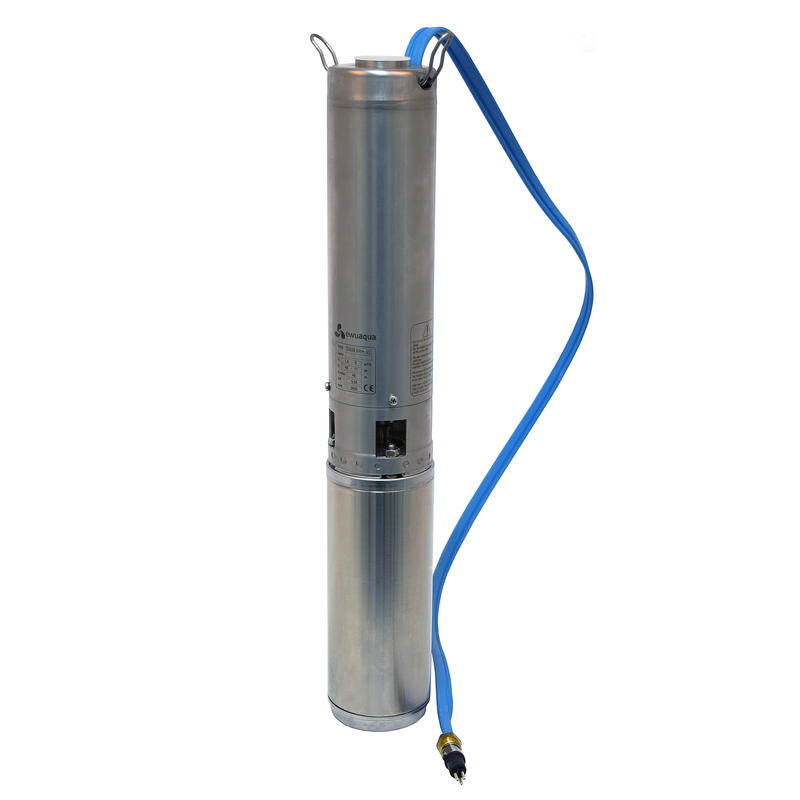

Top4 12-x Basis-Paket 400 V

Art.-Nr. | Bezeichnung |
---|---|
23135 | Top4 12-40 Basis-Paket 400 V |
23141 | Top4 12-280 Basis-Paket 400 V |
23667 | Top4 12-60 Basis Paket 400 V |
23669 | Top4 12-90 Basis Paket 400 V |
23671 | Top4 12-115 Basis Paket 400 V |
23673 | Top4 12-150 Basis Paket 400 V |
23675 | Top4 12-210 Basis Paket 400 V |
Technische Kurzbeschreibung
- mehrstufige Hocheffizienz-Unterwassermotorpumpe für den Betrieb in Brunnen und Bohrlöcher mit einem Durchmesser von 4" (DN 100) oder größer geeigent
- mit hochwertiger Top4-Hydraulik von Franklin, dass bis auf die Lauf- und Leiträder vollständig aus Edelstahl gefertigt ist und für eine bessere Leistung und eine höhere Langlebigkeit gegen Abnutzung über selbst zentrierende Laufräder verfügt sowie zum Schutz des Pumpe-Motor-Aggregats gegen "Durchschlag" ein spezielles eingebautes Rückschlagventil besitzt. Optimierte hydraulische Komponenten garantieren einen hohen Gesamtwirkungsgrad wodurch der Energieverbrauch reduziert wird und das Pumpsystem kosteneffizienter arbeitet.
- mit 3-Phasen Franklin-Unterwassermotor aus Edelstahl für höchste Qualitätsansprüche und hohem Wirkungsgrad für geringe Betriebskosten. Besitzt ein verschleißfreies, wassergeschmiertes Radial- und Axiallager für einen langlebigen und 100 % wartungsfreien Betrieb. Mit FES93-Füllung zur Vermeidung einer Kontaminierung des Brunnens und einer hermetisch vergossenen Motorwicklung sowie einem tauschbaren trinkwassergeeigenten Flachkabel mit Steckverbindung an beiden Enden. Motor mit einer Spannung von 380V - 415V bei 50 Hz
- fördert sauberes und klares Wasser mit einem Sandgehalt von bis zu 100 g/m³ aus Bohrlöchern und Brunnen, die beim Einsatz der Pumpe grantieren, dass eine Mindestfließgeschwindigkeit von 8 cm/s zur Kühlung des Motors besteht (ansonsten muss ein Kühlmantel verwendet werden) und die Körnung der schleifenden Partikel nicht größer wie 2mm ist sowie die Temperatur des geförderten Mediums 30 °C nicht überschreitet.
- Pumpe für Dauerbetrieb geeigent und mit einer maximalen Eintauchtiefe bis zu 150 m.
Top4 16-x Basis-Paket 400 V

Art.-Nr. | Bezeichnung |
---|---|
23144 | Top4 16-30 Basis-Paket 400 V |
23145 | Top4 16-40 Basis-Paket 400 V |
23146 | Top4 16-60 Basis-Paket 400 V |
23147 | Top4 16-80 Basis-Paket 400 V |
23148 | Top4 16-110 Basis-Paket 400 V |
23149 | Top4 16-150 Basis-Paket 400 V |
23150 | Top4 16-190 Basis-Paket 400 V |
Technische Kurzbeschreibung
- mehrstufige Hocheffizienz-Unterwassermotorpumpe für den Betrieb in Brunnen und Bohrlöcher mit einem Durchmesser von 4" (DN 100) oder größer geeigent
- mit hochwertiger Top4-Hydraulik von Franklin, dass bis auf die Lauf- und Leiträder vollständig aus Edelstahl gefertigt ist und für eine bessere Leistung und eine höhere Langlebigkeit gegen Abnutzung über selbst zentrierende Laufräder verfügt sowie zum Schutz des Pumpe-Motor-Aggregats gegen "Durchschlag" ein spezielles eingebautes Rückschlagventil besitzt. Optimierte hydraulische Komponenten garantieren einen hohen Gesamtwirkungsgrad wodurch der Energieverbrauch reduziert wird und das Pumpsystem kosteneffizienter arbeitet.
- mit 3-Phasen Franklin-Unterwassermotor aus Edelstahl für höchste Qualitätsansprüche und hohem Wirkungsgrad für geringe Betriebskosten. Besitzt ein verschleißfreies, wassergeschmiertes Radial- und Axiallager für einen langlebigen und 100 % wartungsfreien Betrieb. Mit FES93-Füllung zur Vermeidung einer Kontaminierung des Brunnens und einer hermetisch vergossenen Motorwicklung sowie einem tauschbaren trinkwassergeeigenten Flachkabel mit Steckverbindung an beiden Enden. Motor mit einer Spannung von 380 V - 415 V bei 50 Hz
- fördert sauberes und klares Wasser mit einem Sandgehalt von bis zu 100 g/m³ aus Bohrlöchern und Brunnen, die beim Einsatz der Pumpe grantieren, dass eine Mindestfließgeschwindigkeit von 8 cm/s zur Kühlung des Motors besteht (ansonsten muss ein Kühlmantel verwendet werden) und die Körnung der schleifenden Partikel nicht größer wie 2mm ist sowie die Temperatur des geförderten Mediums 30 °C nicht überschreitet.
- Pumpe für Dauerbetrieb geeigent und mit einer maximalen Eintauchtiefe bis zu 150 m.
Top4 24-x Basis-Paket 400 V

Art.-Nr. | Bezeichnung |
---|---|

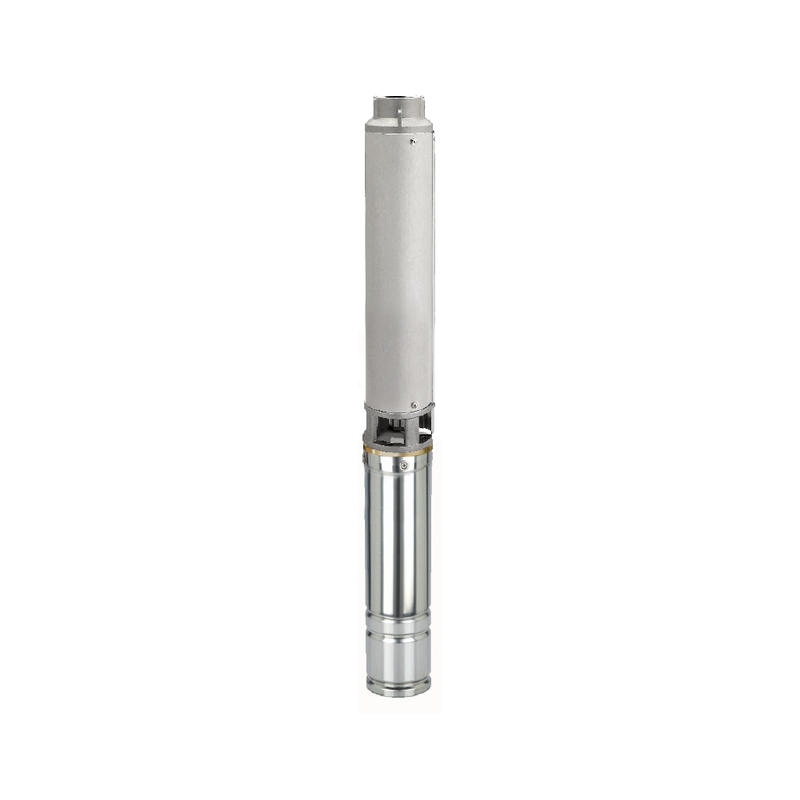

23153 | Top4 24-50 Basis-Paket 400 V |
23154 | Top4 24-60 Basis-Paket 400 V |
23155 | Top4 24-70 Basis-Paket 400 V |
23156 | Top4 24-90 Basis-Paket 400 V |
23157 | Top4 24-120 Basis-Paket 400 V |
Technische Kurzbeschreibung
- mehrstufige Hocheffizienz-Unterwassermotorpumpe für den Betrieb in Brunnen und Bohrlöcher mit einem Durchmesser von 4" (DN 100) oder größer geeignet
- mit hochwertiger Top4-Hydraulik von Franklin, dass bis auf die Lauf- und Leiträder vollständig aus Edelstahl gefertigt ist und für eine bessere Leistung und eine höhere Langlebigkeit gegen Abnutzung über selbst zentrierende Laufräder verfügt sowie zum Schutz des Pumpe-Motor-Aggregats gegen "Durchschlag" ein spezielles eingebautes Rückschlagventil besitzt. Optimierte hydraulische Komponenten garantieren einen hohen Gesamtwirkungsgrad, wodurch der Energieverbrauch reduziert wird und das Pumpsystem kosteneffizienter arbeitet.
- mit 3-Phasen Franklin-Unterwassermotor aus Edelstahl für höchste Qualitätsansprüche und hohem Wirkungsgrad für geringe Betriebskosten. Besitzt ein verschleißfreies, wassergeschmiertes Radial- und Axiallager für einen langlebigen und 100 % wartungsfreien Betrieb. Mit FES93-Füllung zur Vermeidung einer Kontaminierung des Brunnens und einer hermetisch vergossenen Motorwicklung sowie einem tauschbaren trinkwassergeeigneten Flachkabel mit Steckverbindung an beiden Enden. Motor mit einer Spannung von 380 - 415 V bei 50 Hz
- fördert sauberes und klares Wasser mit einem Sandgehalt von bis zu 100 g/m³ aus Bohrlöchern und Brunnen, die beim Einsatz der Pumpe garantieren, dass eine Mindestfließgeschwindigkeit von 8 cm/s zur Kühlung des Motors besteht (ansonsten muss ein Kühlmantel verwendet werden) und die Körnung der schleifenden Partikel nicht größer als 2 mm ist sowie die Temperatur des geförderten Mediums 30 °C nicht überschreitet.
- Pumpe für Dauerbetrieb geeignet und mit einer maximalen Eintauchtiefe bis zu 150 m
Top4 Basispaket 230V
Top4 4-x Basis-Paket 230 V

Art.-Nr. | Bezeichnung |
---|---|
23250 | Top4 4-45 Basis-Paket 230V |
23251 | Top4 4-70 Basis-Paket 230V |
23252 | Top4 4-90 Basis-Paket 230V |
23253 | Top4 4-140 Basis-Paket 230V |
23254 | Top4 4-190 Basis-Paket 230V |
23255 | Top4 4-250 Basis-Paket 230V |
Technische Kurzbeschreibung
- mehrstufige Hocheffizienz-Unterwassermotorpumpe für den Betrieb in Brunnen und Bohrlöcher mit einem Durchmesser von 4" (DN 100) oder größer geeigent
- mit hochwertiger Top4-Hydraulik von Franklin, dass bis auf die Lauf- und Leiträder vollständig aus Edelstahl gefertigt ist und für eine bessere Leistung und eine höhere Langlebigkeit gegen Abnutzung über selbst zentrierende Laufräder verfügt sowie zum Schutz des Pumpe-Motor-Aggregats gegen "Durchschlag" ein spezielles eingebautes Rückschlagventil besitzt. Optimierte hydraulische Komponenten garantieren einen hohen Gesamtwirkungsgrad wodurch der Energieverbrauch reduziert wird und das Pumpsystem kosteneffizienter arbeitet
- mit 1-Phasen Franklin-Unterwassermotor aus Edelstahl für höchste Qualitätsansprüche und hohem Wirkungsgrad für geringe Betriebskosten. Besitzt ein verschleißfreies, wassergeschmiertes Radial- und Axiallager für einen langlebigen und 100 % wartungsfreien Betrieb. Mit FES93-Füllung zur Vermeidung einer Kontaminierung des Brunnens und einer hermetisch vergossenen Motorwicklung sowie einem tauschbaren trinkwassergeeigenten Flachkabel mit Steckverbindung an beiden Enden. Motor mit einer Spannung von 220 V - 230 V bei einer Frequenz von 50 Hz im Netz

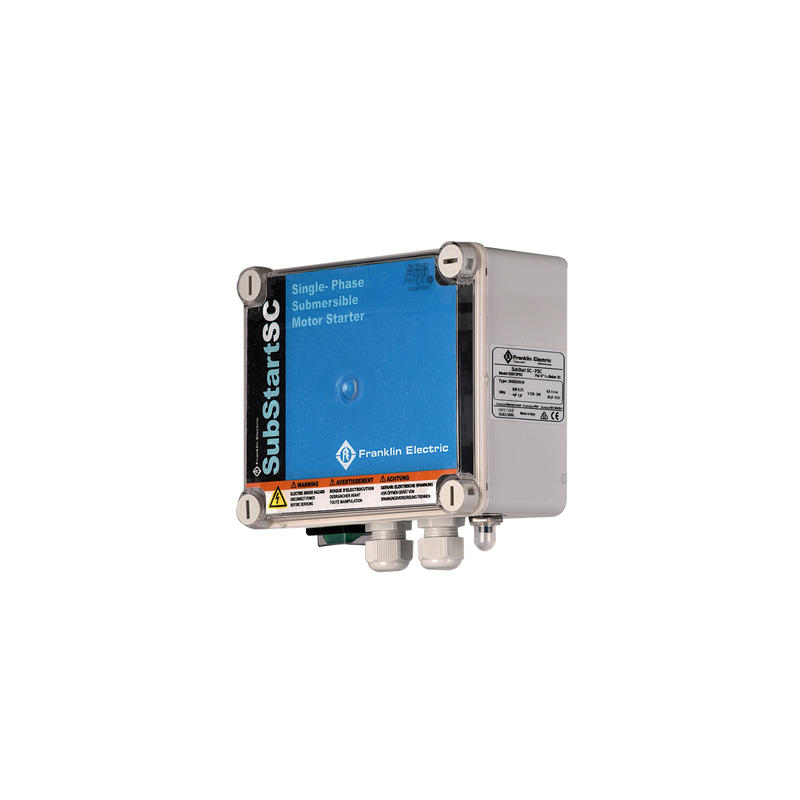

- mit SubStratSC für maximale Leistung und garantiertem Motorschutz. Der Motor verfügt über keinen internen Kondensator, deswegen inklusive SubStart SC als Kontrollbox und Anlaufgerät für Unterwassermotoren mit intergriertem Kondensator
- fördert sauberes und klares Wasser mit einem Sandgehalt von bis zu 100 g/m³ aus Bohrlöchern und Brunnen, die beim Einsatz der Pumpe grantieren, dass eine Mindestfließgeschwindigkeit von 8 cm/s zur Kühlung des Motors besteht (ansonsten muss ein Kühlmantel verwendet werden) und die Körnung der schleifenden Partikel nicht größer wie 2 mm ist sowie die Temperatur des geförderten Mediums 30 °C nicht überschreitet
- Pumpe für Dauerbetrieb geeigent und mit einer maximalen Eintauchtiefe bis zu 150 m
Top4 5-x Basis-Paket 230 V

Art.-Nr. | Bezeichnung |
---|---|
23258 | Top4 5-50 Basis-Paket 230V |
23259 | Top4 5-70 Basis-Paket 230V |
23260 | Top4 5-100 Basis-Paket 230V |
23261 | Top4 5-140 Basis-Paket 230V |
23262 | Top4 5-205 Basis-Paket 230V |
Technische Kurzbeschreibung
- mehrstufige Hocheffizienz-Unterwassermotorpumpe für den Betrieb in Brunnen und Bohrlöcher mit einem Durchmesser von 4"" (DN 100) oder größer geeigent
- mit hochwertiger Top4-Hydraulik von Franklin, dass bis auf die Lauf- und Leiträder vollständig aus Edelstahl gefertigt ist und für eine bessere Leistung und eine höhere Langlebigkeit gegen Abnutzung über selbst zentrierende Laufräder verfügt sowie zum Schutz des Pumpe-Motor-Aggregats gegen "Durchschlag" ein spezielles eingebautes Rückschlagventil besitzt. Optimierte hydraulische Komponenten garantieren einen hohen Gesamtwirkungsgrad wodurch der Energieverbrauch reduziert wird und das Pumpsystem kosteneffizienter arbeitet.
- mit 1-Phasen Franklin-Unterwassermotor aus Edelstahl für höchste Qualitätsansprüche und hohem Wirkungsgrad für geringe Betriebskosten. Besitzt ein verschleißfreies, wassergeschmiertes Radial- und Axiallager für einen langlebigen und 100 % wartungsfreien Betrieb. Mit FES93-Füllung zur Vermeidung einer Kontaminierung des Brunnens und einer hermetisch vergossenen Motorwicklung sowie einem tauschbaren trinkwassergeeigenten Flachkabel mit Steckverbindung an beiden Enden. Motor mit einer Spannung von 220V - 230V bei einer Frequenz von 50 Hz im Netz.
- mit SubStratSC für maximale Leistung und garantiertem Motorschutz. Der Motor verfügt über keinen internen Kondensator, deswegen inklusive SubStart SC als Kontrollbox und Anlaufgerät für Unterwassermotoren mit intergriertem Kondensator.
- fördert sauberes und klares Wasser mit einem Sandgehalt von bis zu 100 g/m³ aus Bohrlöchern und Brunnen, die beim Einsatz der Pumpe grantieren, dass eine Mindestfließgeschwindigkeit von 8cm/s zur Kühlung des Motors besteht (ansonsten muss ein Kühlmantel verwendet werden) und die Körnung der schleifenden Partikel nicht größer wie 2mm ist sowie die Temperatur des geförderten Mediums 30 °C nicht überschreitet.
- Pumpe für Dauerbetrieb geeigent und mit einer maximalen Eintauchtiefe bis zu 150 m
Top4 6-x Basis-Paket 230 V

Art.-Nr. | Bezeichnung |
---|---|
23265 | Top4 6-30 Basis-Paket 230V |
23266 | Top4 6-45 Basis-Paket 230V |
23267 | Top4 6-60 Basis-Paket 230V |
23268 | Top4 6-90 Basis-Paket 230V |
23269 | Top4 6-120 Basis-Paket 230V |
23270 | Top4 6-170 Basis-Paket 230V |
Technische Kurzbeschreibung
- mehrstufige Hocheffizienz-Unterwassermotorpumpe für den Betrieb in Brunnen und Bohrlöcher mit einem Durchmesser von 4" (DN 100) oder größer geeigent
- mit hochwertiger Top4-Hydraulik von Franklin, dass bis auf die Lauf- und Leiträder vollständig aus Edelstahl gefertigt ist und für eine bessere Leistung und eine höhere Langlebigkeit gegen Abnutzung über selbst zentrierende Laufräder verfügt sowie zum Schutz des Pumpe-Motor-Aggregats gegen Durchschlag ein eingebautes Rückschlagventil besitzt. Optimierte hydraulische Komponenten garantieren einen hohen Gesamtwirkungsgrad wodurch der Energieverbrauch reduziert wird und das Pumpsystem kosteneffizienter arbeitet.
- mit 1-Phasen Franklin-Unterwassermotor aus Edelstahl für höchste Qualitätsansprüche und hohem Wirkungsgrad für geringe Betriebskosten. Besitzt ein verschleißfreies, wassergeschmiertes Radial- und Axiallager für einen langlebigen und 100 % wartungsfreien Betrieb. Mit FES93-Füllung zur Vermeidung einer Kontaminierung des Brunnens und einer hermetisch vergossenen Motorwicklung sowie einem tauschbaren trinkwassergeeigenten Flachkabel mit Steckverbindung an beiden Enden. Motor mit einer Spannung von 220V - 230V bei einer Frequenz von 50 Hz im Netz.
- mit SubStratSC für maximale Leistung und garantiertem Motorschutz. Der Motor verfügt über keinen internen Kondensator, deswegen inklusive SubStart SC als Kontrollbox und Anlaufgerät für Unterwassermotoren mit intergriertem Kondensator.
- fördert sauberes und klares Wasser mit einem Sandgehalt von bis zu 100 g/m³ aus Bohrlöchern und Brunnen, die beim Einsatz der Pumpe grantieren, dass eine Mindestfließgeschwindigkeit von 8 cm/s zur Kühlung des Motors besteht (ansonsten muss ein Kühlmantel verwendet werden) und die Körnung der schleifenden Partikel nicht größer wie 2mm ist sowie die Temperatur des geförderten Mediums 30 °C nicht überschreitet.
- Pumpe für Dauerbetrieb geeigent und mit einer maximalen Eintauchtiefe bis zu 150 m.
Top4 10-x Basis-Paket 230 V

Art.-Nr. | Bezeichnung |
---|---|
23273 | Top4 10-40 Basis-Paket 230V |
23274 | Top4 10-50 Basis-Paket 230V |
23275 | Top4 10-80 Basis-Paket 230V |
23276 | Top4 10-110 Basis-Paket 230V |
Technische Kurzbeschreibung
- mehrstufige Hocheffizienz-Unterwassermotorpumpe für den Betrieb in Brunnen und Bohrlöcher mit einem Durchmesser von 4" (DN 100) oder größer geeigent
- mit hochwertiger Top4-Hydraulik von Franklin, dass bis auf die Lauf- und Leiträder vollständig aus Edelstahl gefertigt ist und für eine bessere Leistung und eine höhere Langlebigkeit gegen Abnutzung über selbst zentrierende Laufräder verfügt sowie zum Schutz des Pumpe-Motor-Aggregats gegen Durchschlag ein eingebautes Rückschlagventil besitzt. Optimierte hydraulische Komponenten garantieren einen hohen Gesamtwirkungsgrad wodurch der Energieverbrauch reduziert wird und das Pumpsystem kosteneffizienter arbeitet.
- mit 1-Phasen Franklin-Unterwassermotor aus Edelstahl für höchste Qualitätsansprüche und hohem Wirkungsgrad für geringe Betriebskosten. Besitzt ein verschleißfreies, wassergeschmiertes Radial- und Axiallager für einen langlebigen und 100 % wartungsfreien Betrieb. Mit FES93-Füllung zur Vermeidung einer Kontaminierung des Brunnens und einer hermetisch vergossenen Motorwicklung sowie einem tauschbaren trinkwassergeeigenten Flachkabel mit Steckverbindung an beiden Enden. Motor mit einer Spannung von 220V - 230V bei einer Frequenz von 50 Hz im Netz.
- mit SubStratSC für maximale Leistung und garantiertem Motorschutz. Der Motor verfügt über keinen internen Kondensator, deswegen inklusive SubStart SC als Kontrollbox und Anlaufgerät für Unterwassermotoren mit intergriertem Kondensator.
- fördert sauberes und klares Wasser mit einem Sandgehalt von bis zu 100 g/m³ aus Bohrlöchern und Brunnen, die beim Einsatz der Pumpe grantieren, dass eine Mindestfließgeschwindigkeit von 8 cm/s zur Kühlung des Motors besteht (ansonsten muss ein Kühlmantel verwendet werden) und die Körnung der schleifenden Partikel nicht größer wie 2mm ist sowie die Temperatur des geförderten Mediums 30 °C nicht überschreitet.
- Pumpe für Dauerbetrieb geeigent und mit einer maximalen Eintauchtiefe bis zu 150 m.
Top4 12-x Basis-Paket 230 V

Art.-Nr. | Bezeichnung |
---|---|

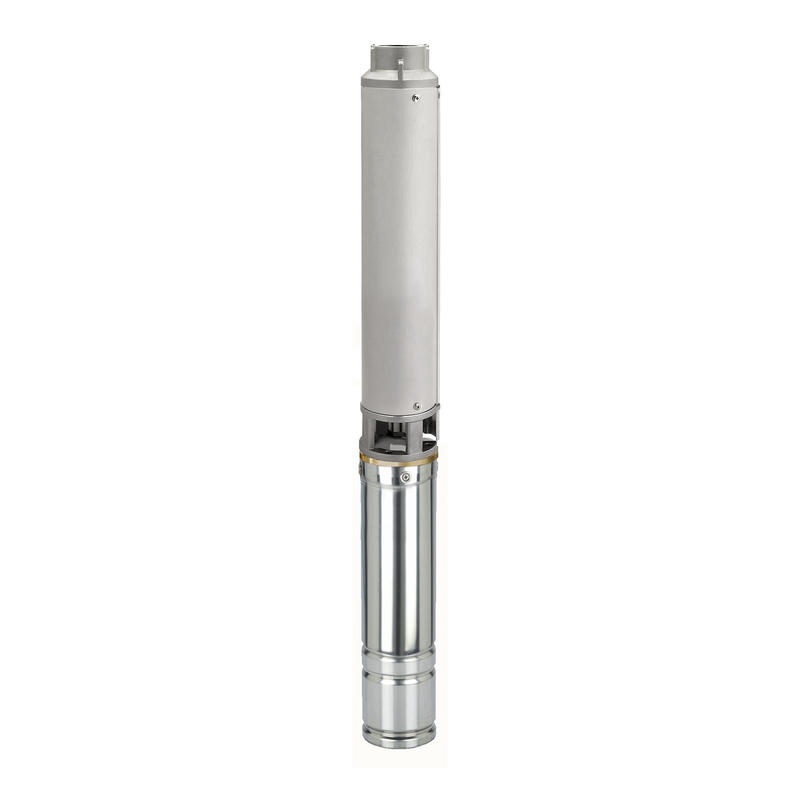

23279 | Top4 12-40 Basis-Paket 230V |
23280 | Top4 12-60 Basis-Paket 230V |
23281 | Top4 12-90 Basis-Paket 230V |
Technische Kurzbeschreibung
- mehrstufige Hocheffizienz-Unterwassermotorpumpe für den Betrieb in Brunnen und Bohrlöcher mit einem Durchmesser von 4"" (DN 100) oder größer geeigent
- mit hochwertiger Top4-Hydraulik von Franklin, dass bis auf die Lauf- und Leiträder vollständig aus Edelstahl gefertigt ist und für eine bessere Leistung und eine höhere Langlebigkeit gegen Abnutzung über selbst zentrierende Laufräder verfügt sowie zum Schutz des Pumpe-Motor-Aggregats gegen "Durchschlag" ein spezielles eingebautes Rückschlagventil besitzt. Optimierte hydraulische Komponenten garantieren einen hohen Gesamtwirkungsgrad wodurch der Energieverbrauch reduziert wird und das Pumpsystem kosteneffizienter arbeitet.
- mit 1-Phasen Franklin-Unterwassermotor aus Edelstahl für höchste Qualitätsansprüche und hohem Wirkungsgrad für geringe Betriebskosten. Besitzt ein verschleißfreies, wassergeschmiertes Radial- und Axiallager für einen langlebigen und 100 % wartungsfreien Betrieb. Mit FES93-Füllung zur Vermeidung einer Kontaminierung des Brunnens und einer hermetisch vergossenen Motorwicklung sowie einem tauschbaren trinkwassergeeigenten Flachkabel mit Steckverbindung an beiden Enden. Motor mit einer Spannung von 220 V - 230 V bei einer Frequenz von 50 Hz im Netz.
- mit SubStratSC für maximale Leistung und garantiertem Motorschutz. Der Motor verfügt über keinen internen Kondensator, deswegen inklusive SubStart SC als Kontrollbox und Anlaufgerät für Unterwassermotoren mit intergriertem Kondensator.
- fördert sauberes und klares Wasser mit einem Sandgehalt von bis zu 100 g/m³ aus Bohrlöchern und Brunnen, die beim Einsatz der Pumpe grantieren, dass eine Mindestfließgeschwindigkeit von 8cm/s zur Kühlung des Motors besteht (ansonsten muss ein Kühlmantel verwendet werden) und die Körnung der schleifenden Partikel nicht größer wie 2mm ist sowie die Temperatur des geförderten Mediums 30 °C nicht überschreitet.
- Pumpe für Dauerbetrieb geeigent und mit einer maximalen Eintauchtiefe bis zu 150m.
Top4 Hydraulik für 4" Tiefbrunnenpumpen
Top4 Hydraulik 4-x

Art.-Nr. | Bezeichnung |
---|---|
23556 | Top4 Hydraulik 4-45 |
23557 | Top4 Hydraulik 4-70 |
23558 | Top4 Hydraulik 4-90 |
23559 | Top4 Hydraulik 4-140 |
23560 | Top4 Hydraulik 4-190 |
23561 | Top4 Hydraulik 4-250 |
Technische Kurzbeschreibung
- mehrstufige Pumpenhydraulik für Tiefbrunnenpumpen mit Durchmesser 4" (DN 100) oder größer, bis auf Lauf- und Leiträder vollständig aus Edelstahl gefertigt
- verfügt über selbst zentrierende Laufräder für eine bessere Leistung und eine höhere Langlebigkeit gegen Abnutzung sowie über ein spezielles eingebautes Rückschlagventil zum Schutz des Pumpe-Motor-Aggregats gegen Druckschläge
- optimierte hydraulische Komponenten garantieren einen hohen Gesamtwirkungsgrad wodurch der Energieverbrauch reduziert wird und das Pumpsystem kosteneffizienter arbeitet
- ein Saugsieb, einen Kabelschutz, Befestigungsösen und einen Anschlussstutzen als Gewindestutzen 1 1/4" (für Top4 4-, 5- und 6-XX) oder 2" nach ISO 228 sowie einen Motoradapter gemäß NEMA Standard
- das Fördermedium darf chemisch und mechanisch nicht aggressiv sein, der Wassertemperaturbereich muss zwischen 0 °C bis 40 °C liegen und die max. zulässige Menge an Sand beträgt 100 g/m³ mit einer Körnung von max. 2 mm

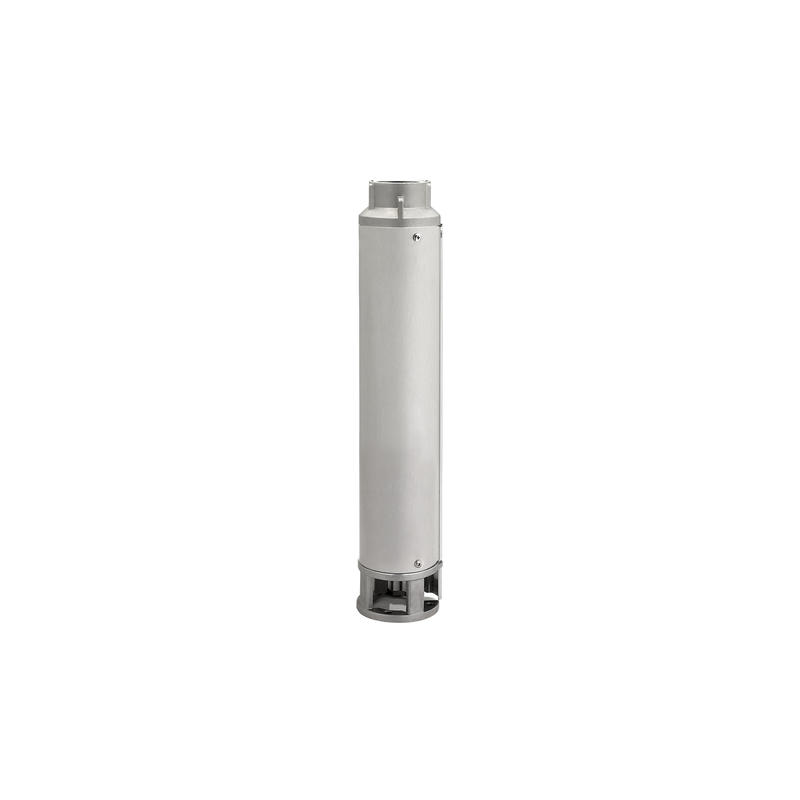

Top4 Hydraulik 5-x

Art.-Nr. | Bezeichnung |
---|---|
23563 | Top4 Hydraulik 5-50 |
23564 | Top4 Hydraulik 5-70 |
23565 | Top4 Hydraulik 5-100 |
23566 | Top4 Hydraulik 5-140 |
23567 | Top4 Hydraulik 5-205 |
23568 | Top4 Hydraulik 5-260 |
Technische Kurzbeschreibung
- mehrstufige Pumpenhydraulik für Tiefbrunnenpumpen mit Durchmesser 4" (DN 100) oder größer, bis auf Lauf- und Leiträder vollständig aus Edelstahl gefertigt
- verfügt über selbst zentrierende Laufräder für eine bessere Leistung und eine höhere Langlebigkeit gegen Abnutzung sowie über ein spezielles eingebautes Rückschlagventil zum Schutz des Pumpe-Motor-Aggregats gegen Druckschläge
- optimierte hydraulische Komponenten garantieren einen hohen Gesamtwirkungsgrad wodurch der Energieverbrauch reduziert wird und das Pumpsystem kosteneffizienter arbeitet
- ein Saugsieb, einen Kabelschutz, Befestigungsösen und einen Anschlussstutzen als Gewindestutzen 1 1/4" (für Top4 4-, 5- und 6-XX) oder 2" nach ISO 228 sowie einen Motoradapter gemäß NEMA Standard
- das Fördermedium darf chemisch und mechanisch nicht aggressiv sein, der Wassertemperaturbereich muss zwischen 0 °C bis 40 °C liegen und die max. zulässige Menge an Sand beträgt 100 g/m³ mit einer Körnung von max. 2 mm
Top4 Hydraulik 6-x

Art.-Nr. | Bezeichnung |
---|---|
23570 | Top4 Hydraulik 6-30 |
23571 | Top4 Hydraulik 6-45 |
23572 | Top4 Hydraulik 6-60 |
23573 | Top4 Hydraulik 6-90 |
23574 | Top4 Hydraulik 6-120 |
23575 | Top4 Hydraulik 6-170 |
23576 | Top4 Hydraulik 6-230 |
23577 | Top4 Hydraulik 6-280 |
Technische Kurzbeschreibung
- mehrstufige Pumpenhydraulik für Tiefbrunnenpumpen mit Durchmesser 4" (DN 100) oder größer, bis auf Lauf- und Leiträder vollständig aus Edelstahl gefertigt
- verfügt über selbst zentrierende Laufräder für eine bessere Leistung und eine höhere Langlebigkeit gegen Abnutzung sowie über ein spezielles eingebautes Rückschlagventil zum Schutz des Pumpe-Motor-Aggregats gegen Druckschläge
- optimierte hydraulische Komponenten garantieren einen hohen Gesamtwirkungsgrad wodurch der Energieverbrauch reduziert wird und das Pumpsystem kosteneffizienter arbeitet
- ein Saugsieb, einen Kabelschutz, Befestigungsösen und einen Anschlussstutzen als Gewindestutzen 1 1/4" (für Top4 4-, 5- und 6-XX) oder 2" nach ISO 228 sowie einen Motoradapter gemäß NEMA Standard
- das Fördermedium darf chemisch und mechanisch nicht aggressiv sein, der Wassertemperaturbereich muss zwischen 0 °C bis 40 °C liegen und die max. zulässige Menge an Sand beträgt 100 g/m³ mit einer Körnung von max. 2 mm
Top4 Hydraulik 10-x

Art.-Nr. | Bezeichnung |
---|---|
23580 | Top4 Hydraulik 10-40 |
23581 | Top4 Hydraulik 10-50 |
23582 | Top4 Hydraulik 10-80 |
23583 | Top4 Hydraulik 10-110 |
23584 | Top4 Hydraulik 10-150 |
23585 | Top4 Hydraulik 10-200 |
23586 | Top4 Hydraulik 10-270 |
Technische Kurzbeschreibung
- mehrstufige Pumpenhydraulik für Tiefbrunnenpumpen mit Durchmesser 4" (DN 100) oder größer, bis auf Lauf- und Leiträder vollständig aus Edelstahl gefertigt
- verfügt über selbst zentrierende Laufräder für eine bessere Leistung und eine höhere Langlebigkeit gegen Abnutzung sowie über ein spezielles eingebautes Rückschlagventil zum Schutz des Pumpe-Motor-Aggregats gegen Druckschläge
- optimierte hydraulische Komponenten garantieren einen hohen Gesamtwirkungsgrad wodurch der Energieverbrauch reduziert wird und das Pumpsystem kosteneffizienter arbeitet
- ein Saugsieb, einen Kabelschutz, Befestigungsösen und einen Anschlussstutzen als Gewindestutzen 1 1/4" (für Top4 4-, 5- und 6-XX) oder 2" nach ISO 228 sowie einen Motoradapter gemäß NEMA Standard
- das Fördermedium darf chemisch und mechanisch nicht aggressiv sein, der Wassertemperaturbereich muss zwischen 0 °C bis 40 °C liegen und die max. zulässige Menge an Sand beträgt 100 g/m³ mit einer Körnung von max. 2 mm
Top4 Hydraulik 12-x

Art.-Nr. | Bezeichnung |
---|---|
23588 | Top4 Hydraulik 12-40 |
23589 | Top4 Hydraulik 12-60 |
23590 | Top4 Hydraulik 12-90 |
23591 | Top4 Hydraulik 12-115 |
23592 | Top4 Hydraulik 12-150 |
23593 | Top4 Hydraulik 12-210 |
23594 | Top4 Hydraulik 12-280 |
Technische Kurzbeschreibung
- mehrstufige Pumpenhydraulik für Tiefbrunnenpumpen mit Durchmesser 4" (DN 100) oder größer, bis auf Lauf- und Leiträder vollständig aus Edelstahl gefertigt
- verfügt über selbst zentrierende Laufräder für eine bessere Leistung und eine höhere Langlebigkeit gegen Abnutzung sowie über ein spezielles eingebautes Rückschlagventil zum Schutz des Pumpe-Motor-Aggregats gegen Druckschläge
- optimierte hydraulische Komponenten garantieren einen hohen Gesamtwirkungsgrad wodurch der Energieverbrauch reduziert wird und das Pumpsystem kosteneffizienter arbeitet
- ein Saugsieb, einen Kabelschutz, Befestigungsösen und einen Anschlussstutzen als Gewindestutzen 1 1/4" (für Top4 4-, 5- und 6-XX) oder 2" nach ISO 228 sowie einen Motoradapter gemäß NEMA Standard
- das Fördermedium darf chemisch und mechanisch nicht aggressiv sein, der Wassertemperaturbereich muss zwischen 0 °C bis 40 °C liegen und die max. zulässige Menge an Sand beträgt 100 g/m³ mit einer Körnung von max. 2 mm
Top4 Hydraulik 16-x

Art.-Nr. | Bezeichnung |
---|---|
23542 | Top4 Hydraulik 16-30 |
23543 | Top4 Hydraulik 16-40 |
23544 | Top4 Hydraulik 16-60 |
23545 | Top4 Hydraulik 16-80 |
23546 | Top4 Hydraulik 16-110 |
23547 | Top4 Hydraulik 16-150 |
23548 | Top4 Hydraulik 16-190 |
Technische Kurzbeschreibung
- mehrstufige Pumpenhydraulik für Tiefbrunnenpumpen mit Durchmesser 4" (DN 100) oder größer, bis auf Lauf- und Leiträder vollständig aus Edelstahl gefertigt
- verfügt über selbst zentrierende Laufräder für eine bessere Leistung und eine höhere Langlebigkeit gegen Abnutzung sowie über ein spezielles eingebautes Rückschlagventil zum Schutz des Pumpe-Motor-Aggregats gegen Druckschläge
- optimierte hydraulische Komponenten garantieren einen hohen Gesamtwirkungsgrad wodurch der Energieverbrauch reduziert wird und das Pumpsystem kosteneffizienter arbeitet
- ein Saugsieb, einen Kabelschutz, Befestigungsösen und einen Anschlussstutzen als Gewindestutzen 1 1/4" (für Top4 4-, 5- und 6-XX) oder 2" nach ISO 228 sowie einen Motoradapter gemäß NEMA Standard
- das Fördermedium darf chemisch und mechanisch nicht aggressiv sein, der Wassertemperaturbereich muss zwischen 0 °C bis 40 °C liegen und die max. zulässige Menge an Sand beträgt 100 g/m³ mit einer Körnung von max. 2 mm
Top4 Hydraulik 24-x

Art.-Nr. | Bezeichnung |
---|---|
23550 | Top4 Hydraulik 24-50 |
23551 | Top4 Hydraulik 24-60 |
23552 | Top4 Hydraulik 24-70 |
23553 | Top4 Hydraulik 24-90 |
23554 | Top4 Hydraulik 24-120 |
Technische Kurzbeschreibung
- mehrstufige Pumpenhydraulik für Tiefbrunnenpumpen mit Durchmesser 4" (DN 100) oder größer, bis auf Lauf- und Leiträder vollständig aus Edelstahl gefertigt
- verfügt über selbst zentrierende Laufräder für eine bessere Leistung und eine höhere Langlebigkeit gegen Abnutzung sowie über ein spezielles eingebautes Rückschlagventil zum Schutz des Pumpe-Motor-Aggregats gegen Druckschläge
- optimierte hydraulische Komponenten garantieren einen hohen Gesamtwirkungsgrad wodurch der Energieverbrauch reduziert wird und das Pumpsystem kosteneffizienter arbeitet
- ein Saugsieb, einen Kabelschutz, Befestigungsösen und einen Anschlussstutzen als Gewindestutzen 1 1/4" (für Top4 4-, 5- und 6-XX) oder 2" nach ISO 228 sowie einen Motoradapter gemäß NEMA Standard
- das Fördermedium darf chemisch und mechanisch nicht aggressiv sein, der Wassertemperaturbereich muss zwischen 0 °C bis 40 °C liegen und die max. zulässige Menge an Sand beträgt 100 g/m³ mit einer Körnung von max. 2 mm
Franklin 4"
4" Franklin Unterwassermotor 400 V

Art.-Nr. | Bezeichnung |
---|---|
23311 | 4" Franklin Unterwassermotor (SS) TP 0,37kW |
23313 | 4" Franklin Unterwassermotor (SS) TP 0,55kW |
23315 | 4" Franklin Unterwassermotor (SS) TP 0,75kW |
23317 | 4" Franklin Unterwassermotor (SS) TP 1,1kW |
23319 | 4" Franklin Unterwassermotor (SS) TP 1,5kW |
23321 | 4" Franklin Unterwassermotor (SS) TP 2,2kW |
23323 | 4" Franklin Unterwassermotor (SS) TP 3,0kw |
23324 | 4" Franklin Unterwassermotor (HT) TP 3,7kW |
23325 | 4" Franklin Unterwassermotor (HT) TP 4,0kW |
23327 | 4" Franklin Unterwassermotor (HT) TP 5,5kW |
23329 | 4" Franklin Unterwassermotor (HT) TP 7,5kW |
Technische Kurzbeschreibung
- Franklin-Unterwassermotor 4" aus Edelstahl für höchste Qualitätsansprüche und hohem Wirkungsgrad für geringe Betriebskosten. Besitzt ein verschleißfreies, wassergeschmiertes Radial- und Axiallager für einen langlebigen und 100 % wartungsfreien Betrieb
- 3-phasiger Unterwassermotor (ohne Kabel) mit einer Spannung von 380 V - 415 V bei einer Frequenz von 50 Hz im Netz, Motor für Dauerbetrieb geeigent
- FES93-Füllung (Frostschutz) dient der Vermeidung einer Kontaminierung des Brunnens und ermöglicht eine Lagertemperatur von bis zu -15 °C
- verfügt über eine hermetisch vergossene Motorwicklung, eine kriechstromfeste Statorisolierung, ein 316SS Statorgehäuse und eine spezielle Steckverbindung (Water-Bloc) für ein austauschbares Motorkabel.
- die Motoren bis 3 kw verfügen über ein Drucklager bis zu 4000 N Drucklast, die Motoren von 4 kw - 7,5 kw (High Trust) sogar über ein verstärktes Drucklager, welches bis zu 6500 N Drucklast geeignet ist und eine Spezialmembrane sorgt für Druckausgleich im Motor
- Mindestfließgeschwindigkeit von 8 cm/s zur Kühlung des Motors (ansonsten muss ein Kühlmantel verwendet werden), die Temperatur des geförderten Mediums und die Umgebungstemperatur darf nicht höher wie +30 °C sein sowie nicht mehr wie maximal 20 gleichmäßig verteilte Starts und Stopps pro Stunde bei 60 Sekunden Ein/Aus-Zeit sollte der Motor leisten
- die maximale Eintauchtiefe beträgt 150m, der Motor kann in senkrechter und waagerechter Einbaulage verwendet werden

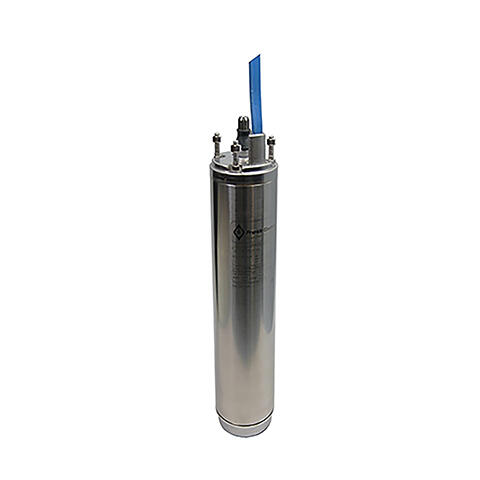

4" Franklin Unterwassermotor MP 2W

Art.-Nr. | Bezeichnung |
---|---|
23370 | 4" Franklin Unterwassermotor (SS) MP 2W 0,37kW |
23371 | 4" Franklin Unterwassermotor (SS) MP 2W 0,55kW |
23372 | 4" Franklin Unterwassermotor (SS) MP 2W 0,75kW |
23373 | 4" Franklin Unterwassermotor (SS) MP 2W 1,1kW |
Technische Kurzbeschreibung
- Franklin-Unterwassermotor 4" aus Edelstahl für höchste Qualitätsansprüche auch unter
schwierigen Lastbedingungen sowie ein hoher Wirkungsgrad für geringe Betriebskosten ist
garantiert. Besitzt ein verschleißfreies, wassergeschmiertes Radial- und Axiallager für einen
langlebigen und 100 % wartungsfreien Betrieb - einphasiger Unterwassermotor (ohne Kabel) mit einer Spannung von 220V - 230V bei einer
Frequenz von 50 Hz im Netz, Motor für Dauerbetrieb geeignet - sehr hochwertiger und spezieller 2-Wire Motor für den direkten Anschluss an das 1-Phasen-Netz. Durch integrierte Startkomponenten (kein Kondensator nötig) und Rüttelfunktion bei blockierter Pumpe, erhalten Sie einen wartungsfreien und langlebigen Antrieb mit minimalem Installationsaufwand
- FES93-Füllung (Frostschutz) dient der Vermeidung einer Kontaminierung des Brunnens und
ermöglicht eine Lagertemperatur bis zu -15 °C - verfügt über eine hermetisch vergossene Motorwicklung, eine kriechstromfeste Statorisolierung, ein 316SS Statorgehäuse und eine spezielle Steckverbindung (Water-Bloc) für ein austauschbares Motorkabel
- verfügt über ein Drucklager mit bis zu 3000 N Drucklast und eine Spezialmembrane sorgt für Druckausgleich im Motor
- Besonderheiten: Kein Anlaufgerät erforderlich, Blitzschutz und Überlastschutz im Motor
integriert, automatische Rückstellung des im Motor integrierten Überlastschalters sowie
Rüttelfunktion bei blockierter Pumpe - Mindestfließgeschwindigkeit von 8 cm/s zur Kühlung des Motors (ansonsten muss ein Kühlmantel verwendet werden), die Temperatur des geförderten Mediums und die Umgebungstemperatur darf nicht höher als +30 °C sein
- maximal 20 gleichmäßig verteilte Starts und Stopps pro Stunde bei mindestens 60 Sekunden
Ein-/Aus-Zeit - die maximale Eintauchtiefe beträgt 150m, der Motor kann in senkrechter und waagerechter
Einbaulage verwendet werden
Motorkurzkabel 2 Wire

Art.-Nr. | Bezeichnung |
---|---|
23780 | Kabel für 2 Wire Motoren 10 m mit SS304 |
23781 | Kabel für 2 Wire Motoren 20m mit SS304 |
23782 | Kabel für 2 Wire Motoren 30m mit SS304 |
23783 | Kabel für 2 Wire Motoren 40m mit SS304 |
Technische Kurzbeschreibung
- Motorkabel für 4" Unterwassermotor 230V, 2 Wire
- 3-adriges, blaues Flachkabel (Unterwasserkabel, KTW) auf der einen Seite mit Rundstecker
und Kupplung (zum einfachen Anschluss an den Motor) und auf der anderen
Seite mit offenem Ende - max. Strom 18 A in Luft, max. 50 °C Umgebungstemperatur
- max. Strom 23 A in Wasser, max 30 °C Umgebungstemperatur
- trinkwassergeeignet (KTW zertifiziert)

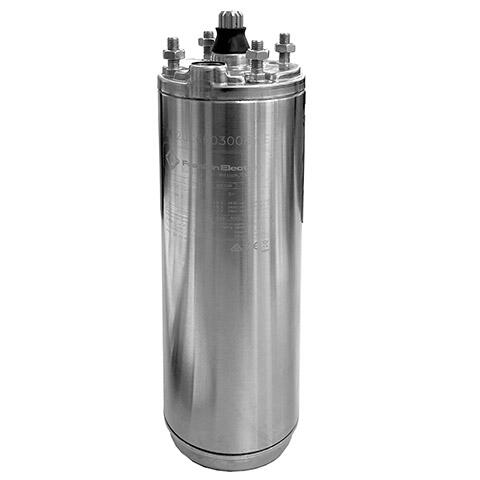

4" Franklin Unterwassermotor 230 V 3 Wire

Art.-Nr. | Bezeichnung |
---|---|
23382 | 4" Franklin Unterwassermotor (SS) MP PSC 0,37kW |
23383 | 4" Franklin Unterwassermotor (SS) MP PSC 0,55kW |
23384 | 4" Franklin Unterwassermotor (SS) MP PSC 0,75kW |
23385 | 4" Franklin Unterwassermotor (SS) MP PSC 1,1kW |
23386 | 4" Franklin Unterwassermotor (SS) MP PSC 1,5kW |
23387 | 4" Franklin Unterwassermotor (SS) MP PSC 2,2kW |
Technische Kurzbeschreibung
- Franklin-Unterwassermotor 4" aus Edelstahl für höchste Qualitätsansprüche auch unter schwierigen Lastbedingungen. Ideal für Anwendungen geeignet, bei denen 3 Phasen-Motoren nicht verwendet werden können. Besitzt ein verschleißfreies, wassergeschmiertes Radial- und Axiallager für einen langlebigen und 100 % wartungsfreien Betrieb
- einphasiger Unterwassermotor (ohne Kabel und Kondensator) mit einer Spannung von 220V - 230V bei einer Frequenz von 50 Hz im Netz, Motor für Dauerbetrieb geeigent
- FES93-Füllung (Frostschutz) dient der Vermeidung einer Kontaminierung des Brunnens und ermöglicht eine Lagertemperatur bis zu -15 °C
- verfügt über eine hermetisch vergossene Motorwicklung, eine kriechstromfeste Statorisolierung, ein 316SS Statorgehäuse und eine spezielle Steckverbindung (Water-Bloc) für ein austauschbares Motorkabel.
- die Motoren verfügen über ein Drucklager bis zu 3000 N Drucklast und eine Spezialmembrane sorgt für Druckausgleich im Motor
- Mindestfließgeschwindigkeit von 8 cm/s zur Kühlung des Motors (ansonsten muss ein Kühlmantel verwendet werden), die Temperatur des geförderten Mediums und die Umgebungstemperatur darf nicht höher als +30 °C sein
- maximal 20 gleichmäßig verteilte Starts und Stopps pro Stunde bei mindestens 60 Sekunden
Ein-/Aus-Zeit - die maximale Eintauchtiefe beträgt 150 m, der Motor kann in senkrechter und waagerechter Einbaulage verwendet werden
Dazugehörige Druckschalter
SubStartSC

Art.-Nr. | Bezeichnung |
---|---|
23460 | Franklin Kontrollbox SubStart SC 0,37 kW |
23462 | Franklin Kontrollbox SubStart SC 0,55 kW |
23464 | Franklin Kontrollbox SubStart SC 0,75 kW |
23466 | Franklin Kontrollbox SubStart SC 1,1 kW |
23468 | Franklin Kontrollbox SubStart SC 1,5 kW |
23470 | Franklin Kontrollbox SubStart SC 2,2 kW |
Technische Kurzbeschreibung
- Kontrollbox als Anlaufgerät und Motorschutz für Unterwassermotoren, speziell für alle PSC-Motoren von 0,37 kW bis 2,2 kW, worauf das Gerät zu 100% auf die Motoreigenschaften abgestimmt ist
- besteht aus einem beleuchteten integralen Ein-/Aus-Schalter zur praktischen Bedienung, einem thermischen Schutzschalter zur Sicherheit des Motors, einem hochwertigen Kondensator zum Motorbetrieb für eine lange Lebensdauer, einem Terminalbrett zur Gewährleistung zuverlässiger Anschlüsse und Kabelverschraubungen zur Gewährleistung der IP54 Klassifizierung
- Kontrollbox besteht aus PVC und Polycarbonat mit einer Schutzklasse von IP54 und kann in einer Umgebungstemperatur von -5°C bis +40°C sowie bei einer Luftfeuchtigkeit von 50% bei 55°C (ohne Kondensat) betrieben werden
- die Betriebsspannung ist 1~ 220V - 240V mit 50Hz und je nach Variante mit einem Nennstrom von 2,2 - 16 Ampere sowie einer Motorleistung von 0,25 kW bis 2,2 kW. Entspricht der Norm IEC 60439-1

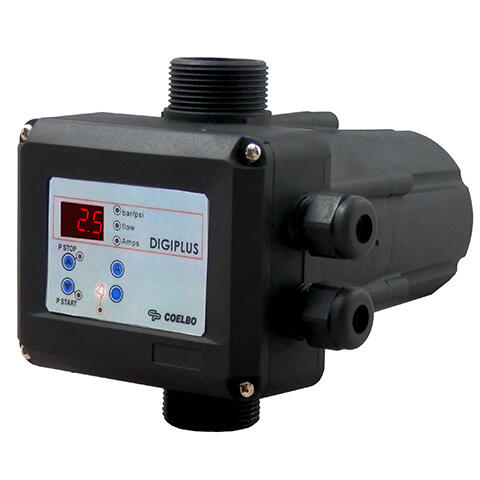

DIGIPLUS

Art.-Nr. | Bezeichnung |
---|---|
62012 | DIGIPLUS |
Technische Kurzbeschreibung
- kompakter, elektronischer Druckschalter zur Steuerung von Pumpen mit einer Spannung
1 ~ 230 V (220 V - 240 V) bei 50 Hz im Netz - Schaltautomat steuert das Ein- und Ausschalten einer Pumpe entweder vollständig über den Druck (Drucksteuerung) oder alternativ über einen Ein-/Aus-Modus zur druckabhängigen ein- und strömungsabhängigen Ausschaltung
- Einschalt- und Ausschaltdruck sind einstellbar. Bei Betrieb über Drucksteuerung entweder mit Mindestdifferenzdruck von 0,5 bar, einem maximalen Ausschaltdruck von 8 bar und einem maximalen Einschaltdruck von 7 bar. Im Ein-/Aus-Modus ist der Einschaltdruck
einstellbar zwischen 0,5 bar und 8 bar und bei einem Durchfluss < 2,5 Liter/Minute schaltet das Gerät die Pumpe ab - verfügt über eine Schutzeinrichtung bei Überstrom und gegen Trockenlauf sowie eine automatische Reset-Funktion (ART), zum mehrmaligen automatischen Starten nach
Betriebsstörung - besitzt ein integriertes Rückschlagventil und ein kleines Membran-Feder-Ausdehnungsgefäß
- ist zum Einsatz in Räumen mit hoher Luftfeuchtigkeit geeignet (bei 23 °C bis 85 %
Luftfeuchtigkeit), allerdings muss die Schutzklasse IP 65 und die werkseitige Verkabelung strikt beachtet werden, außerdem darf der Schaltautomat nur in einer frostfreien Umgebung sowie vertikal installiert werden - anschließbare Pumpenleistung bis 16 Ampere und 2,2 kw. Der maximale Durchfluss liegt bei 10 m³/h und der maximaler Wasserdruck bei 10 bar. Die Temperatur des Fördermediums muss zwischen +0 °C und +40 °C liegen, die Umgebungstemperatur darf zwischen +5 °C und +40 °C betragen und die Schutzklasse ist IP 65

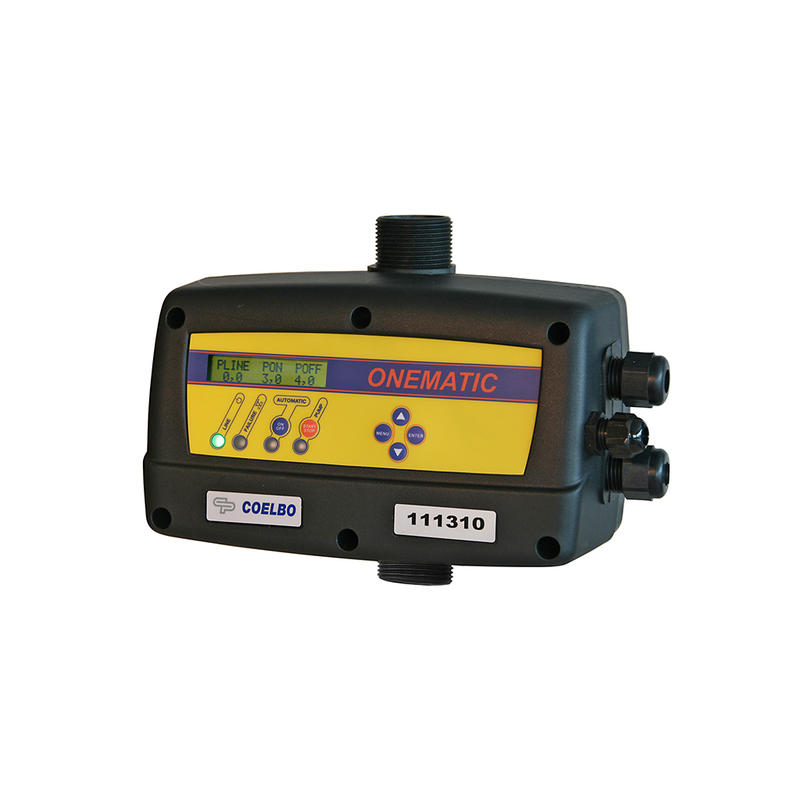

Onematic

Art.-Nr. | Bezeichnung |
---|---|
62008 | Onematic |
Technische Kurzbeschreibung
- kompakter, elektronischer Universal-Druckschalter zur Steuerung von Pumpen mit Dreh- oder Wechselstrommotor mit Spannung 1 ~ 230V (220V - 240V) oder 3 ~ 230V (220V - 240V) oder 3 ~ 400V (380V - 415V) bei 50 Hz im Netz
- Schaltautomat steuert das Ein- und Ausschalten einer Pumpe entweder vollständig über den Druck (Drucksteuerung) oder alternativ über einen Ein-/Aus-Modus zur druckabhängigen ein- und strömungsabhängigen Ausschaltung
- Ein- und Ausschaltdruck sind einstellbar. Bei Betrieb über Drucksteuerung entweder mit Mindestdifferenzdruck von 0,5 bar, einem maximalem Ausschaltdruck von 7 bar und einem maximalen Einschaltdruck von 6,5 bar. Im Ein-/Aus-Modus ist der Einschaltdruck einstellbar zwischen 1 bar und 5 bar und bei einem Durchfluss < 1,5 Liter/Minute schaltet das Gerät die Pumpe ab. Eine Einschalt- und Ausschaltverzögerung ist für beide Modi programmierbar
- verfügt über eine Steuer- und Schutzeinrichtung bei Überstrom und bei Trockenlauf sowie einer automatischen Reset-Funktion (ART), zum mehrmaligen automatischen Starten nach Betriebsstörung
- weitere Funktionen sind ein System zur automatischen Wiederherstellung nach Stromausfällen, ein potentialfreier Kontakt zur Überwachung der auf dem Display angezeigten Alarme und ein Eingang zur Überwachung des Mindestwasserstandes in einem Vorlagebehälter
- besitzt kein integriertes Ausdehnungsgefäß oder Wasserschlagdämpfer, kein integriertes Rückschlagventil und auch keine Verkabelung, diese Komponenten müssen bauseits gestellt und montiert werden
- ist zum Einsatz in Räumen mit hoher Luftfeuchtigkeit geeignet (bei 23°C bis 85% Luftfeuchtigkeit), allerdings muss die Schutzklasse IP 55 und die Verkabelung strikt beachtet werden, außerdem darf der Schaltautomat nur in einer frostfreien Umgebung sowie vertikal installiert werden
- anschließbare Pumpenleistung bei einphasigen Pumpen bis 16 Ampere und bei dreiphasigen Pumpen bis zu 10 Ampere. Der maximale Durchfluss liegt bei 15m³/h und der maximale Wasserdruck bei 10 bar. Die Temperatur des Fördermediums muss zwischen +0°C und +40°C liegen, die Umgebungstemperatur darf zwischen +5°C und +50°C betragen und die Schutzklasse ist IP 55

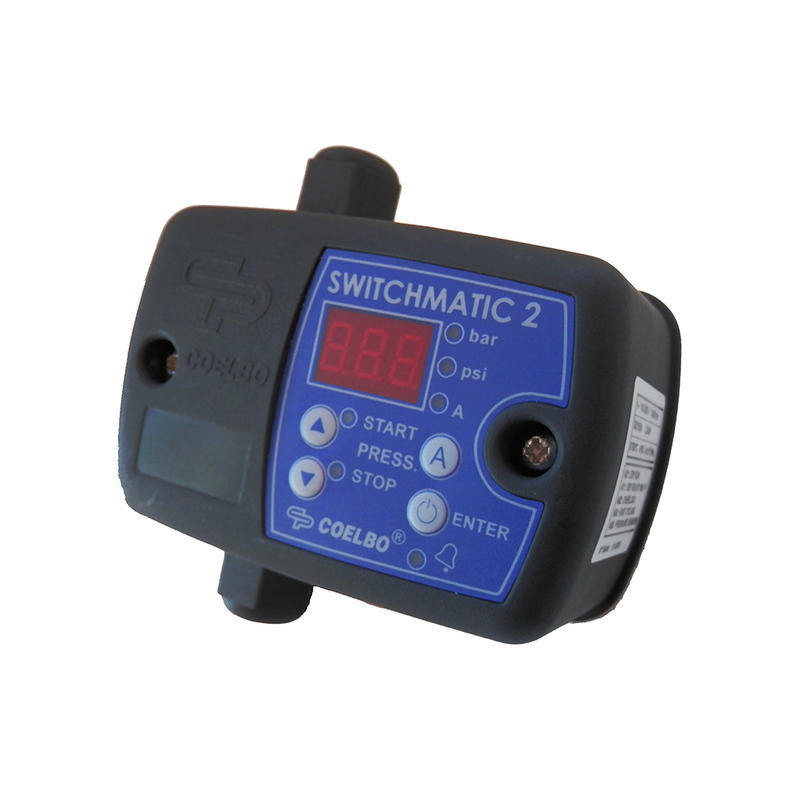

Switchmatic 2

Art.-Nr. | Bezeichnung |
---|---|
62040 | Switchmatic 2 M |
62041 | Switchmatic 2 T |
Technische Kurzbeschreibung
- Elektronischer Druckregler mit digitaler Anzeige, der einphasige (Version M) oder dreiphasige (Version T) Pumpen über den eingestellten Einschalt- und Ausschaltdruck automatisch in Betrieb setzt und anhält.
- Da das System viele verschiedene Möglichkeiten und Schutzfunktionen bietet, ist es vor jedem Gebrauch individuell auf die anzuschließende Pumpe und die Gegebenheiten vor Ort einzustellen. Version M hat ein Kabel mit Schukostecker zum Netzanschluss und ein Kabel mit Schukokupplung zum Anschluss an die Pumpe. Bei der Version T ist die Verkabelung bauseits zu stellen und zu installieren. Der Anschluss an die Druckleitung erfolgt über die 1/4" Muffe an der Rückseite der Switchmatic 2.
- Einschaltdruck und Ausschaltdruck können einfach über das Bedienfeld und die LCD-Anzeige eingestellt werden. Hierbei ist zu beachten, dass der Einschaltdruck im Bereich von 0,5 bar bis 7 bar (Version M) / 0,5 bar bis 11,5 bar (Version T) und der Ausschaltdruck im Bereich von 1 bar bis 8 bar (Version M) / 1 bar bis 12 bar (Version T) eingestellt werden kann. Des Weiteren lässt sich alternativ ein Mindestdifferenzdruck von 0,5 bar bis 7,5 bar (Version M) / 0,5 bar bis 11,5 bar (Version T) einstellen.
- Über die Erfassung des aktuellen Stromverbrauchs bietet die Switchmatic 2 Schutz gegen Überstrom und Schutz vor Trockenlauf. Außerdem beteht die Möglichkeit zur Aktivierung und Einstellung einer Warnfunktion bei schnellen Betriebszyklen. Der Switchmatic 2 T hat zusätzlich einen Spannungsmesser, der die Einstellung einer Schutzfunktion vor Unter- oder Überstrom ermöglicht.
- Es besteht die Möglichkeit zur Einstellung einer automatischen Reset-Funktion (ART), durch die das System nach einer Betriebsstörung (z.B. Überstrom oder Trockenlauf) mehrmals automatisch gestartet wird, um den Betrieb, soweit möglich, ohne manuellen Eingriff mit der Reset-Taste wieder herzustellen. Weiterhin kann eine Warnfunktion bei schnellen Betriebszyklen eingestellt werden, wenn zuviel Luft aus dem Ausdehnungsgefäß entwichen ist oder eine ungewollte Leckage vorliegt und die Pumpe infolge dessen zu häufig in Betrieb geht oder abgeschaltet wird.
- Bietet die Vorraussetzung zwei Pumpen, die mit abwechselnden Einschaltfrequenzen in Betrieb sind, in Kaskadenschaltung zu steuern und zu überwachen.
- Ein Stand-by-Modus zur Energieeinsparung ist aktivierbar und eine Ein- und Ausschaltverzögerung einstellbar.
- Der Schwitmatic 2 ist zum Einsatz in Räumen mit hoher Luftfeuchtigkeit geeignet (z.B. Brunnenstube). Es muss allerdings die Schutzklasse IP 55 und die Verkabelung strikt beachtet werden.
- Spannung ~ 1x 110 - 230 V (Version M) oder ~ 3 x 230 V - 400 V (Version T) mit einer Frequenz von 50 Hz, einer anschließbaren Pumpenleistung bis 2,2 kW und 16 A (Version M) oder 4,4 kW und 10 A (bei Version T) sowie einer maximalen Temperatur des Fördermediums von +40° C
