Speedmatic easy MM

Technische Kurzbeschreibung

Die Speedmatic easy ist eine kompakte elektronische Pumpensteuerung zur Überwachung und Steuerung einer 1-Phasen-Pumpe (230 V) zum automatischen Start bei Wasserentnahme und Stop bei Beendigung der Wasserentnahme sowie mit integriertem Frequenzumrichter (Inverter) zur Einhaltung eines wählbaren Solldrucks. Es kann einzeln oder in einer Gruppe von 2 Pumpen montiert werden, um dann mit zwei Steuerungen im Master-Slave-Modus zu arbeiten.

• der Frequenzumrichter ist in der Lage, den Druck eines Wasserkreislaufes durch Veränderung der Drehgeschwindigkeit der Pumpe konstant zu halten. Der Frequenzumrichter reguliert die Geschwindigkeit der Pumpe über die Wandlung der Frequenz, um den optimalen Druck in der Anlage (Solldruck) unabhängig von der vorhandenen Durchflussmenge gleichbleibend auf demselben Stand zu halten. Durch Variieren der Drehgeschwindigkeit je nach dem momentanen Bedarf des Verbrauchers, begrenzt der Inverter die für die Pumpe zulässige Leistung auf das erforderliche Minimum, damit der Bedarf erfüllt werden kann.

• es besteht die Möglichkeit den Betriebsdruck (Solldruck) der Anlage von 0,5 bar bis 8 bar einstellen. Das Gerät startet automatisch die Pumpe, sollte der Druck 0,5 bar unter den gewählten Betriebsdruck fallen und schaltet die Pumpe bei unterschreiten eines Durchflusses von < 2,5 Liter / Minute ab.

• verfügt über folgende Betriebseigenschaften: ART-Funktion (Automatic Reset Test), automatisches Wiederherstellungssystem nach einer Unterbrechung der Stromversorgung, elektronischer Eingang zur Erfassung eines Mindestwasserstands bei einem Wasserspeicher (optional) sowie MASTER-SLAVE-Betriebsmodus für 2 kommunizierende Einheiten, Register der Betriebsparameter und Register der Alarme

• das System besitzt folgende Sicherheitssysteme: Steuerungs- und Sicherheitssystem gegen Überlastung, elektronische Steuerung und Sicherheitssystem gegen Trockenlauf, Steuerungs- und Sicherheitssystem gegen falsche Versorgungsspannung, Steuerungs- und Sicherheitssystem gegen Kurzschluss zwischen den Ausgangsphasen

• Versorgungsspannung ist ~1 x 230 V und die Ausgangspannung ist ~1 x 230 V. Die konfigurierbare Ausgangsfrequenz liegt bei 50 oder 60 HZ und die anschließbare Pumpenleistung (max. Strom) liegt bei 9 Ampere (09 MM) oder 12 Ampere (12 MM).

• die Umgebungstemperatur sollte zwischen 5°C und 40°C sein, darf aber auf keinen Fall unter 0°C oder über 50°C liegen. Die Schutzklasse ist IP55, der maximale Betriebsdruck liegt bei 10bar, der maximale Durchfluss bei 10m³/h, die Temperatur des Fördermediums darf 40°C nicht überschreiten und der zentrierte Eingangs- und Ausgangsanschluss ist 1 1/4" mit Außengewinde.

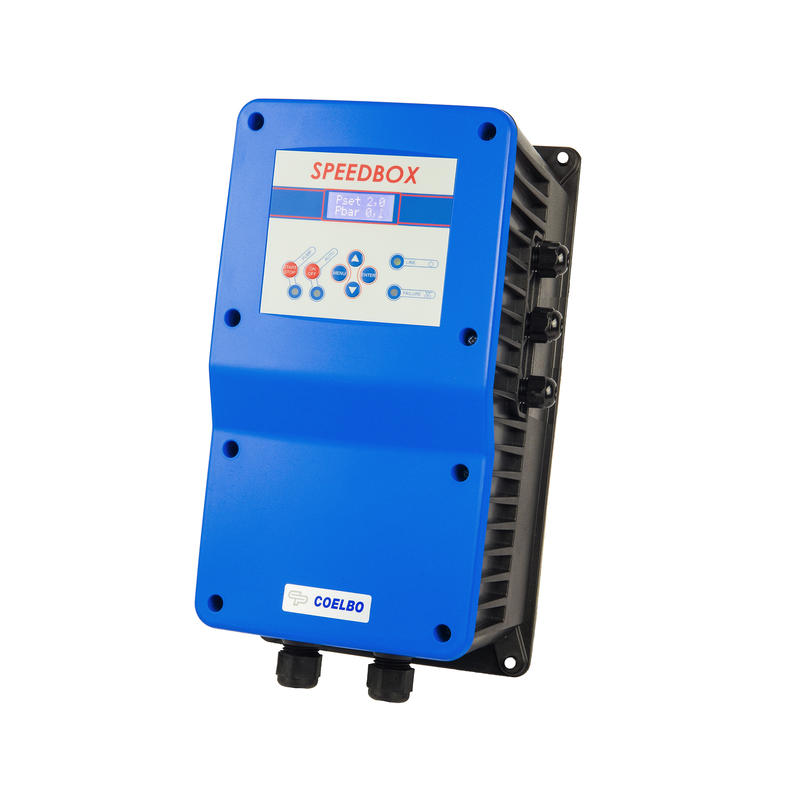

Speedbox MM

Technische Kurzbeschreibung

• elektronische Pumpensteuerung zur Überwachung und Steuerung einer einphasigen Pumpe mit 230 V zum automatischen Start bei Wasserentnahme und Stopp bei Beendigung der Wasserentnahme sowie integriertem Frequenzumrichter (Inverter) zur Einhaltung eines wählbaren Solldrucks

• der Frequenzumrichter reguliert die Geschwindigkeit der Pumpe über die Wandlung der Frequenz, um den optimalen Druck in der Anlage (Solldruck) unabhängig von der vorhandenen Durchflussmenge gleichbleibend auf demselben Stand zu halten. Dies trägt zu einer Verlängerung der Lebensdauer der Pumpe bei, reduziert die Lautstärke und sorgt für eine bedeutende Senkung der Energiekosten, da über den Frequenzumrichter bewirkt wird, dass die Pumpe stets mit jener Leistungsstärke arbeitet, die dem vom Netz geforderten Bedarf entspricht

• der Betriebsdruck der Anlage lässt sich von 0,5 bis 16 bar einstellen. Das Gerät startet die Pumpe automatisch, sollte der eingestellte Differenzdruck (in bar) unter den gewählten Betriebsdruck fallen und schaltet die Pumpe automatisch bei Erreichen des Solldrucks wieder aus. Der gewünschte Betriebsdruck und der Differenzdruck für die Einschaltung können einfach und genau über die LCD-Anzeige eingestellt und angezeigt werden

• die Speedbox MM hat verschiedene zusätzliche Schutzeinrichtungen: Schutz vor Überstrom, Über- und Unterspannung, vor Trockenlauf und vor Überhitzung. Des Weiteren besitzt sie eine automatische Reset-Funktion (ART) zum mehrmaligen automatischen Starten nach Betriebsstörung mit vorgegebener Programmierung und als weitere Funktion ein System zur automatischen Wiederherstellung nach Stromausfällen

• das Gerät hat einen zusätzlichen Eingang, der entweder zur Überwachung des Mindestwasserstandes in einem Vorlagebehälter (unabhängig vom Trockenlauf) oder als potentialfreier Wechselkontakt zur Signalübertragung genutzt werden kann. Bei der Speedbox MM lässt sich die Kommutierungsfrequenz einstellen, damit auch bei Anlagen oder Tauchpumpen, bei denen das Kabel zur Pumpe länger als 20 m ist, problemlos betrieben werden können

• die Verkabelung mit dem Stromnetz und der Pumpe, der Anschluss eines Drucksensors und / oder eines externen Schwimmerschalters sowie eine Verbindung im Master-and-Slave-Modus mit einer anderen Speedbox oder einem Speedcenter sind bauseits zu stellen und zu installieren. Ausgenommen ist ein Drucksensor, der in der Lieferung enthalten ist

• das Gerät hat die Schutzklasse IP 55 und ist zum Einsatz in Räumen mit hoher Luftfeuchtigkeit geeignet (allerdings maximal 80 % Luftfeuchtigkeit bis 31 °C)

• die Spannung ist einphasig 230 V mit 50 Hz und mit einer anschließbaren Pumpenleistung mit 12 Ampere. Die Umgebungstemperatur muss zwischen 5 °C und 50 °C liegen. Die Kühlung erfolgt über einen Aluminium-Kühlkörper und über einen zusätzlichen Lüfter

Speedbox MT

Technische Kurzbeschreibung

• elektronische Pumpensteuerung zur Überwachung und Steuerung von 3-Phasen-Pumpen (230 V) zum automatischen Start bei Wasserentnahme und Stop bei Beendigung der Wasserentnahme sowie mit integriertem Frequenzumrichter (Inverter) zur Einhaltung eines wählbaren Solldrucks.

• der Frequenzumrichter ist in der Lage, den Druck eines Wasserkreislaufes durch Veränderung der Drehgeschwindigkeit der Pumpe konstant zu halten. Der Frequenzumrichter reguliert die Geschwindigkeit der Pumpe über die Wandlung der Frequenz, um den optimalen Druck in der Anlage (Solldruck) unabhängig von der vorhandenen Durchflussmenge gleichbleibend auf demselben Stand zu halten. Durch Variieren der Drehgeschwindigkeit je nach dem momentanen Bedarf des Verbrauchers, begrenzt der Inverter die für die Pumpe zulässige Leistung auf das erforderliche Minimum, damit der Bedarf erfüllt werden kann.

• es besteht die Möglichkeit den Betriebsdruck (Solldruck) der Anlage von 0,5 bar bis 25 bar einstellen. Das Gerät startet die Pumpe automatisch, sollte der Differenzdruck mit einer eingestellten Barzahl unter den gewählten Betriebsdruck fallen (Differnzdruck Einschalt- und Ausschaltdruck) und schaltet die Pumpe automatisch wieder bei Erreichen des Betriebsdrucks ab.

• verfügt über folgende Betriebseigenschaften: ART-Funktion (Automatic Reset Test), automatisches Wiederherstellungssystem nach einer Unterbrechung der Stromversorgung, STC-Funktion (Smart Temperature Control), programmierbarer elektronischer Eingang: Es kann konfiguriert werden als: Steuerung eines externen Füllstandsdetektors, Zuweisung eines zweiten Drucksollwerts oder einer Start-Stopp-Fernsteuerung, MASTER-SLAVE-Betriebsmodus: Bis zu 4 kommunizierte Einheiten, die im Modus MASTER-SLAVE arbeiten, Register der Betriebsparameter und Register der Alarme

• das System besitzt folgende Sicherheitssysteme: Steuerungs- und Sicherheitssystem gegen Überlastung, elektronische Steuerung und Sicherheitssystem gegen Trockenlauf, Steuerungs- und Sicherheitssystem gegen falsche Versorgungsspannung, Steuerungs- und Sicherheitssystem gegen Kurzschluss zwischen den Ausgangsphasen

• Kommutierungsfrequenz kann eingestellt werden, damit Tauchpumpen oder Anlagen, bei denen das Kabel des Gerätes zur Pumpe länger als 20m ist, problemlos betrieben werden können. Die Versorgungsspannung der Speedbox ist konfigurierbar ~1 x 230 V und die Ausgangspannung ist ~3 x 230 V. Die konfigurierbare Ausgangsfrequenz liegt bei 50 oder 60 HZ

• die Umgebungstemperatur sollte zwischen 5°C und 40°C sein, darf aber auf keinen Fall unter 0°C oder über 50°C liegen. Die Schutzklasse ist bei der Speedbox IP55 und die anschließbare Pumpenleistung (max. Strom) liegt bei 10 Ampere. Die Speedbox besitzt keine Hauptsicherung, anschließbar ist ein externer Druckmessumformer 0-10 bar (im Lieferumfang enthalten) / 0-16 bar oder 0-25 bar mit jeweils 4-20mA Eingang und die Kühlung erfolgt durch eine erzwungene Konvektion (Wärmetauscher (Kühlkörper) aus Aluminium und einen zusätzlichen Lüfter)

Speedbox TT

Technische Kurzbeschreibung

• elektronische Pumpensteuerung zur Überwachung und Steuerung von 3-Phasen-Pumpen zum automatischen Start bei Wasserentnahme und Stop bei Beendigung der Wasserentnahme sowie mit integriertem Frequenzumrichter (Inverter) zur Einhaltung eines wählbaren Solldrucks.

• der Frequenzumrichter ist in der Lage, den Druck eines Wasserkreislaufes durch Veränderung der Drehgeschwindigkeit der Pumpe konstant zu halten. Der Frequenzumrichter reguliert die Geschwindigkeit der Pumpe über die Wandlung der Frequenz, um den optimalen Druck in der Anlage (Solldruck) unabhängig von der vorhandenen Durchflussmenge gleichbleibend auf demselben Stand zu halten. Durch Variieren der Drehgeschwindigkeit je nach dem momentanen Bedarf des Verbrauchers, begrenzt der Inverter die für die Pumpe zulässige Leistung auf das erforderliche Minimum, damit der Bedarf erfüllt werden kann.

• es besteht die Möglichkeit den Betriebsdruck (Solldruck) der Anlage von 0,5 bar bis 25 bar einstellen. Das Gerät startet die Pumpe automatisch, sollte der Differenzdruck mit einer eingestellten Barzahl unter den gewählten Betriebsdruck fallen (Differnzdruck Einschalt- und Ausschaltdruck) und schaltet die Pumpe automatisch wieder bei Erreichen des Betriebsdrucks ab.

• verfügt über folgende Betriebseigenschaften: ART-Funktion (Automatic Reset Test), automatisches Wiederherstellungssystem nach einer Unterbrechung der Stromversorgung, STC-Funktion (Smart Temperature Control), programmierbarer elektronischer Eingang: Es kann konfiguriert werden als: Steuerung eines externen Füllstandsdetektors, Zuweisung eines zweiten Drucksollwerts oder einer Start-Stopp-Fernsteuerung, MASTER-SLAVE-Betriebsmodus: Bis zu 4 kommunizierte Einheiten, die im Modus MASTER-SLAVE arbeiten, Register der Betriebsparameter und Register der Alarme

• das System besitzt folgende Sicherheitssysteme: Steuerungs- und Sicherheitssystem gegen Überlastung, elektronische Steuerung und Sicherheitssystem gegen Trockenlauf, Steuerungs- und Sicherheitssystem gegen falsche Versorgungsspannung, Steuerungs- und Sicherheitssystem gegen Kurzschluss zwischen den Ausgangsphasen

• Kommutierungsfrequenz kann eingestellt werden, damit Tauchpumpen oder Anlagen, bei denen das Kabel des Gerätes zur Pumpe länger als 20m ist, problemlos betrieben werden können. Die Versorgungsspannung der Speedbox ist konfigurierbar 1~3 x 230 V oder ~3 x 400 V und die Ausgangspannung ist ~3 x 400 V. Die konfigurierbare Ausgangsfrequenz liegt bei 50 oder 60 HZ

• die Umgebungstemperatur sollte zwischen 5°C und 40°C sein, darf aber auf keinen Fall unter 0°C oder über 50°C liegen. Die Schutzklasse ist bei der Speedbox IP55 und die anschließbare Pumpenleistung (max. Strom) liegt je nach Gerät bei 5 Ampere (1305) oder bei 9 Ampere (1309) oder bei 14 Ampere (1314). Die Speedbox besitzt keine Hauptsicherung, anschließbar ist ein externer Druckmessumformer 0-10 bar (im Lieferumfang enthalten) / 0-16 bar oder 0-25 bar mit jeweils 4-20mA Eingang und die Kühlung erfolgt durch eine erzwungene Konvektion (Wärmetauscher (Kühlkörper) aus Aluminium und einen zusätzlichen Lüfter)
