FlowTronic

Art.-Nr.Bezeichnung
62071FlowTronic

Technische Kurzbeschreibung

  • elektronischer Druckregler mit digitaler Anzeige, der einphasige Pumpen über den eingestellten Einschalt- und Ausschaltdruck in Betrieb setzt und anhält
  • Plug- and Play-System: Kompakteinheit mit Druckregler und 3-Wege-Verteiler mit integriertem Rückschlagventil zur direkten Verbindung mit der Pumpe (1" AG) oder zum Einbau in die Druckleitung zwischen Pumpe und Entnahmestellen (3-Wege-Verteiler bietet die Möglichkeit zum Abgang nach oben oder zur Seite und Anschluss eines Außdehnungsgefäßes), mit Kabel mit Schuckostecker zum Netzanschluss und Kabel mit Schukokupplung zum Anschluss an die Pumpe
  • Da das System viele verschiedene Möglichkeiten und Funktionen bietet, ist das Gerät vor jedem Gebrauch individuell auf die anzuschließende Pumpe und die Gegebenheiten vor Ort einzustellen.
  • Der Einschaltdruck und Ausschaltdruck können einfach über das Bedienfeld und die LCD-Anzeige eingestellt werden. Hierbei ist zu beachten, dass der Einschaltdruck im Bereich von 0,5 bis 7 bar und der Ausschaltdruck im Bereich von 1 bis 8 bar eingestellt werden kann. Des Weiteren lässt sich der Mindestdifferenzdruck von 0,5 bis 1,5 bar einstellen, der maximale Differenzdruck liegt bei 7,5 bar.
  • über die Erfassung des aktuellen Stromverbrauchs bietet sich die Möglichkeit zum Schutz gegen Überstrom und vor Trockenlauf, außerdem besitzt man die Möglichkeit zur Aktivierung und Einstellung einer Warnfunktion bei schnellen Betriebszyklen
  • mögliche Aktivierung und Einstellung einer "automatischen Reset-Funktion (ART)", durch die das System nach einer Betriebsstörung (z. B. Überstrom oder Trockenlauf) mehrmals automatisch gestartet wird, um den Betrieb, soweit möglich, ohne manuellen Eingriff mit der Reset-Taste wieder herzustellen
  • bietet die Vorraussetzungen, 2 Pumpen in Kaskadenschaltung, die mit abwechselnden Einschaltfrequenzen in Betrieb sind, zu steuern und zu überwachen
  • Stand-by Modus zur Energieeinsparung aktivierbar und eine Ein- und Ausschaltverzögerung ist einstellbar
  • mit Schutzklasse IP 55, ist zum Einsatz in Räumen mit hoher Luftfeuchtigkeit (80 % maximale relative Luftfeuchtigkeit bei bis +31 °C) geeignet (z. B. Brunnenstube)
  • Spannung 230 V/50 Hz, anschließbare Pumpenleistung 0,37 bis 2,2 kW und 16 A
  • die maximale Temperatur des Fördermediums beträgt +50 °C
  • der maximale Betriebsdruck beträgt 8 bar und das maximale Fördervolumen ist 11 m³/h für den Abgang nach oben und 7 m³/h für den Abgang zur Seite

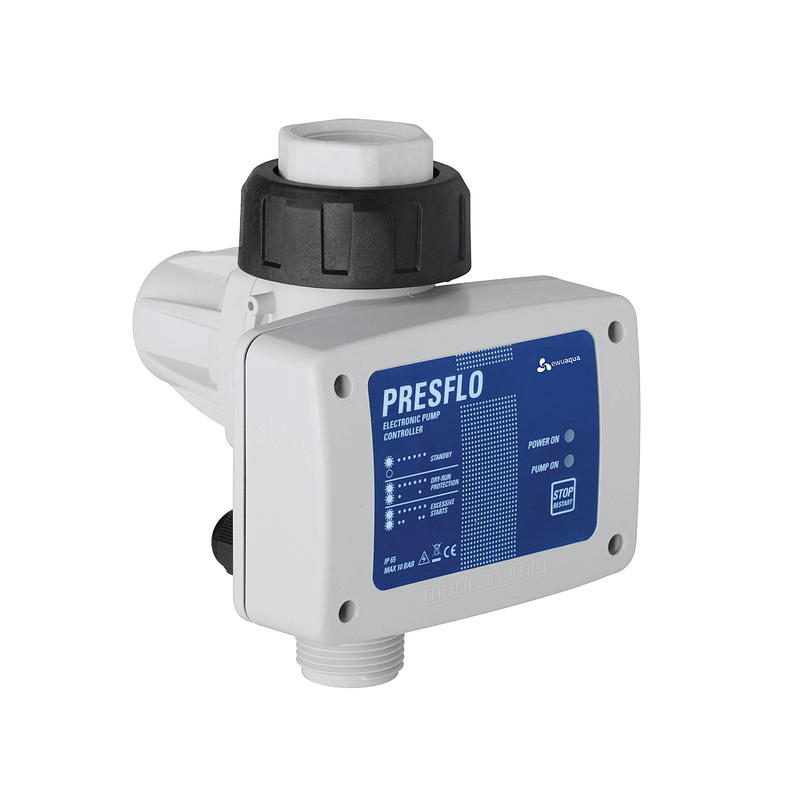

PresFlow basic

Art.-Nr.Bezeichnung
62101PresFlow basic

Technische Kurzbeschreibung

  • elektronischer Druckschalter, der eine Pumpe druckabhängig einschaltet und strömungsabhängig mit einer Nachlaufzeit von 7 Sekunden ausschaltet, Einschaltdruck bei 1,5 bar
  • Spannung 230 V / 50 Hz, anschließbare Pumpenleistung bis 1,1 kw (P2), maximal zulässiger Höchststrom von 12 A, maximaler Durchfluss 12 m³/h und maximaler Wasserdruck 10 bar
  • ist zum Einsatz in Räumen mit hoher Luftfeuchtigkeit bis 90% geeignet (z. B. Brunnenstube), allerdings muss die Schutzklasse IP 65 und die Verkabelung strikt beachtet werden
  • verfügt über einen Trockenlaufschutz und eine automatische Reset-Funktion, zum mehrmaligen automatischen Starten nach Betriebsstörung
  • besitzt einen speziellen Membran-Feder-Speicher, um auch bei kleinsten Entnahmen die Pumpe vor zu häufigem Anlaufen zu schützen und ein spezielles integriertes Rückschlagventil, dass die Pumpe gegen Rammschläge aus der Druckleitung absichert und einen vertikalen wie horizontalen Einbau in die Installation erlaubt

iController

Art.-Nr.Bezeichnung
10650iController

Technische Kurzbeschreibung

  • elektronischer Druckschalter, der die Pumpe druckabhängig einschaltet und strömungsabhängig ausschaltet sowie vor Trockenlaufen schützt
  • Spannung 230 V / 50 Hz, anschließbare, maximale Pumpenleistung 1,5 kw und 12 A, maximaler Durchfluss 6 m³/h und maximaler Wasserdruck 10 bar
  • verfügt über ein kleines Ausdehnungsgefäß, welches bei kleinen Leckagen vor zu häufigem Anlaufen und vor Druckschlägen schützt

iController plus

Art.-Nr.Bezeichnung
62072iController plus

Technische Kurzbeschreibung

  • elektronischer Druckschalter, der eine Pumpe druckabhängig einschaltet und strömungsabhängig mit einer Nachlaufzeit von 10 Sekunden ausschaltet
  • Einschaltdruck mittels Stellschraube und Druckmesser von 1,5 bis 3,5 bar einstellbar
  • Spannung 230 V / 50 Hz, anschließbare Pumpenleistung bis 1,5 kW und 16 A, Schutzklasse IP 65
  • maximaler Durchfluss 10 m³/h und maximaler Wasserdruck 10 bar
  • ausgestattet mit einem Manometer und LED-Leuchtanzeigen zur Funktionskontrolle, Trockenlaufschutz, Taste für manuellen Anlauf und einer automatischen Reset-Funktion (ART), zum mehrmaligen automatischen Starten nach Betriebsstörung
  • besitzt eine Gummimembran mit Feder als kleiner Wasserpuffer, um bei kleinsten Leckagen die Pumpe vor zu häufigem Anlaufen zu schützen, und ein spezielles integriertes Rückschlagventil gegen Rammschläge aus der Druckleitung

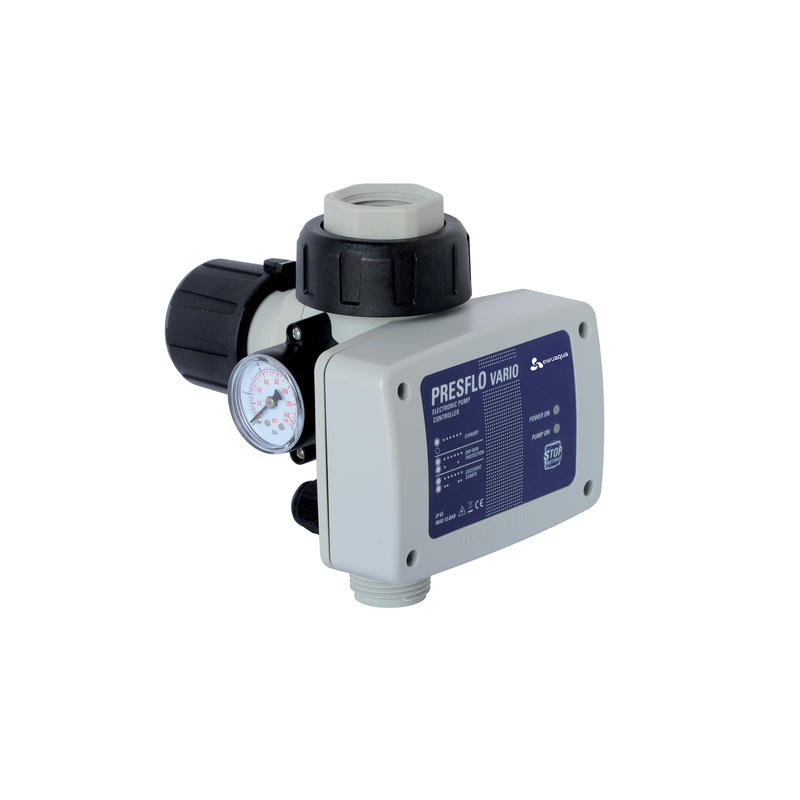

PresFlow Vario

Art.-Nr.Bezeichnung
62111PresFlow Vario

Technische Kurzbeschreibung

  • elektronischer Druckschalter, der eine Pumpe druckabhängig einschaltet und strömungsabhängig mit einer Nachlaufzeit von 7 Sekunden ausschaltet
  • Einschaltdruck einfach und genau von 0,8 bis 2,4 bar einstellbar
  • Spannung 230 V / 50 Hz, anschließbare Pumpenleistung bis 1,5 kw (P2), maximal zulässiger Höchststrom 16 Ampere, maximaler Durchfluss 12 m³/h und maximaler Wasserdruck 8 bar
  • ist zum Einsatz in Räumen mit hoher Luftfeuchtigkeit bis 90 % geeignet (z. B. Brunnenstube), allerdings muss die Schutzklasse IP 65 und die Verkabelung strikt beachtet werden
  • verfügt über einen Trockenlaufschutz und eine automatische Reset-Funktion, zum mehrmaligen automatischen Starten nach Betriebsstörung
  • besitzt einen speziellen Membran-Feder-Speicher, um auch bei kleinsten Entnahmen die Pumpe vor zu häufigem Anlaufen zu schützen und ein spezielles integriertes Rückschlagventil, dass die Pumpe gegen Rammschläge aus der Druckleitung absichert und einen vertikalen wie horizontalen Einbau in die Installation erlaubt

FlowMatic

Art.-Nr.Bezeichnung
62070FlowMatic

Technische Kurzbeschreibung

  • elektronischer Druckschalter mit digitaler Anzeige, der die Pumpe druckabhängig einschaltet und strömungsabhängig mit einer Nachlaufzeit von 10 Sekunden ausschaltet
  • Einschaltdruck einfach und genau über ein integriertes digitales Manometer von 0,5 bis 4,0 bar einstellbar
  • Spannung 230 V/50 Hz, anschließbare Pumpenleistung 0,37 bis 2,2 kW und 16 A, maximaler Durchfluss 8 m³/h und maximaler Wasserdruck 8 bar
  • ist zum Einsatz in Räumen mit hoher Luftfeuchtigkeit (80% maximale relative Luftfeuchtigkeit bei bis +31 °C) geeignet (z.B. Brunnenstube), allerdings muss die Schutzklasse IP 65 und die Verkabelung beachtet werden
  • verfügt über einen Überstromschutz, einen Trockenlaufschutz und eine automatische Reset-Funktion (ART, zum mehrmaligen automatischen Starten nach Betriebsstörung), außerdem besitzt er eine manuelle Start-Taste
  • verfügt über eine Gummimembran mit Feder als kleiner Wasserpuffer, um bei kleinsten Leckagen die Pumpe vor zu häufigem Anlaufen zu schützen und über ein spezielles integriertes Rückschlagventil gegen Rammschläge aus der Druckleitung

Safematic

Art.-Nr.Bezeichnung
62073Safematic S

Technische Kurzbeschreibung

  • elektronisches System zur Überwachung und zum Schutz von einphasigen Pumpen vor Trockenlauf und Überstrom
  • ausgestattet mit LED-Leuchtanzeigen zur Funktionskontrolle, einer Taste für manuellen Anlauf und einer automatischen Reset-Funktion (ART) zum mehrmaligen automatischen Starten nach Betriebsstörung, außerdem verfügt das System über eine Alarmanzeige bei zu schnellen Betriebszyklen infolge von Druckverlusten im Ausdehnungsgefäß oder Leckage
  • Plug- and Play-System: Mit Schukostecker für Netzanschluss und integriertem Schukostecker mit Schutzklappe zum Anschluss der Pumpe
  • es können Pumpen mit einer Nennleistung von 0,37 bis 2,2 kW und bis zu 16 A angeschlossen werden
  • die Spannung beträgt 230 V und 50 Hz, die Schutzklasse ist IP 44
  • die maximale Raumtemperatur darf +50 °C nicht überschreiten

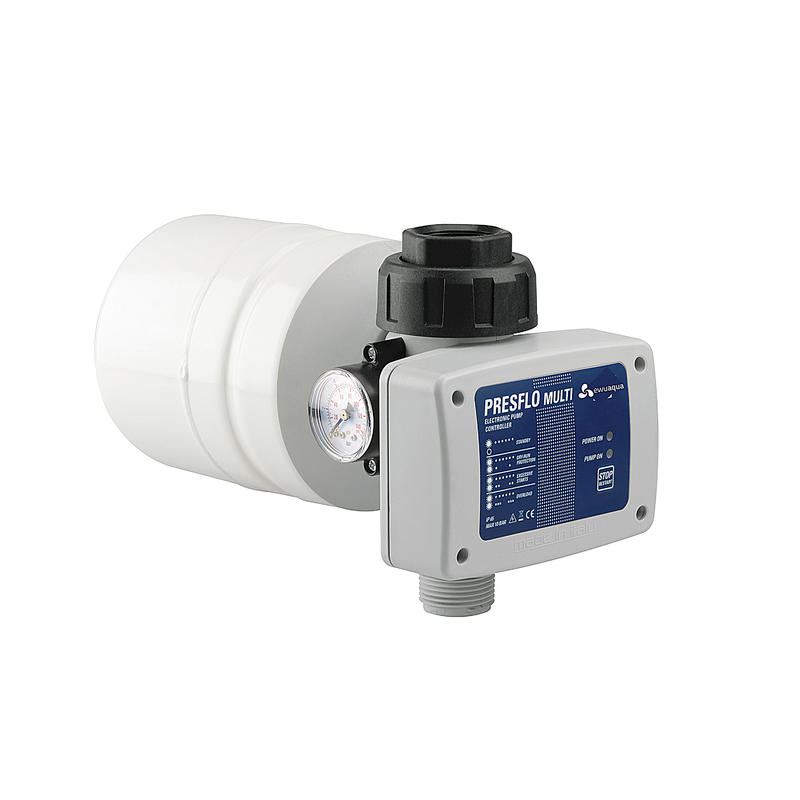

PresFlow Multi

Art.-Nr.Bezeichnung
62115PresFlow Multi

Technische Kurzbeschreibung

  • elektronischer Druckschalter, der eine Pumpe druckabhängig einschaltet und strömungsabhängig mit einer Nachlaufzeit von 7 Sekunden ausschaltet
  • Einschaltdruck einfach und genau von 1,0 bis 5,0 bar einstellbar
  • Spannung 230 V / 50 Hz, anschließbare Pumpenleistung bis 1,5 kW (P2), maximal zulässiger Höchststrom 16 Ampere, maximaler Durchfluss 12 m³/h und maximaler Wasserdruck 8 bar
  • ist zum Einsatz in Räumen mit hoher Luftfeuchtigkeit bis 90% geeignet (z.B. Brunnenstube), allerdings muss die Schutzklasse IP 65 und die Verkabelung strikt beachtet werden
  • verfügt über einen Überstromschutz (einstellbar von 4-16 Ampere), einen Trockenlaufschutz und eine automatische Reset-Funktion, zum mehrmaligen automatischen Starten nach Betriebsstörung
  • besitzt ein 2-Liter-Außdehnungsgefäß, um auch bei kleinsten Entnahmen die Pumpe vor zu häufigem Anlaufen zu schützen und ein spezielles integriertes Rückschlagventil, dass die Pumpe gegen Rammschläge aus der Druckleitung absichert und einen vertikalen wie horizontalen Einbau in die Installation erlaubt

Switchmatic 2

Art.-Nr.Bezeichnung
62040Switchmatic 2 M
62041Switchmatic 2 T

Technische Kurzbeschreibung

  • Elektronischer Druckregler mit digitaler Anzeige, der einphasige (Version M) oder dreiphasige (Version T) Pumpen über den eingestellten Einschalt- und Ausschaltdruck automatisch in Betrieb setzt und anhält.
  • Da das System viele verschiedene Möglichkeiten und Schutzfunktionen bietet, ist es vor jedem Gebrauch individuell auf die anzuschließende Pumpe und die Gegebenheiten vor Ort einzustellen. Version M hat ein Kabel mit Schukostecker zum Netzanschluss und ein Kabel mit Schukokupplung zum Anschluss an die Pumpe. Bei der Version T ist die Verkabelung bauseits zu stellen und zu installieren. Der Anschluss an die Druckleitung erfolgt über die 1/4" Muffe an der Rückseite der Switchmatic 2.
  • Einschaltdruck und Ausschaltdruck können einfach über das Bedienfeld und die LCD-Anzeige eingestellt werden. Hierbei ist zu beachten, dass der Einschaltdruck im Bereich von 0,5 bar bis 7 bar (Version M) / 0,5 bar bis 11,5 bar (Version T) und der Ausschaltdruck im Bereich von 1 bar bis 8 bar (Version M) / 1 bar bis 12 bar (Version T) eingestellt werden kann. Des Weiteren lässt sich alternativ ein Mindestdifferenzdruck von 0,5 bar bis 7,5 bar (Version M) / 0,5 bar bis 11,5 bar (Version T) einstellen.
  • Über die Erfassung des aktuellen Stromverbrauchs bietet die Switchmatic 2 Schutz gegen Überstrom und Schutz vor Trockenlauf. Außerdem beteht die Möglichkeit zur Aktivierung und Einstellung einer Warnfunktion bei schnellen Betriebszyklen. Der Switchmatic 2 T hat zusätzlich einen Spannungsmesser, der die Einstellung einer Schutzfunktion vor Unter- oder Überstrom ermöglicht.
  • Es besteht die Möglichkeit zur Einstellung einer automatischen Reset-Funktion (ART), durch die das System nach einer Betriebsstörung (z.B. Überstrom oder Trockenlauf) mehrmals automatisch gestartet wird, um den Betrieb, soweit möglich, ohne manuellen Eingriff mit der Reset-Taste wieder herzustellen. Weiterhin kann eine Warnfunktion bei schnellen Betriebszyklen eingestellt werden, wenn zuviel Luft aus dem Ausdehnungsgefäß entwichen ist oder eine ungewollte Leckage vorliegt und die Pumpe infolge dessen zu häufig in Betrieb geht oder abgeschaltet wird.
  • Bietet die Vorraussetzung zwei Pumpen, die mit abwechselnden Einschaltfrequenzen in Betrieb sind, in Kaskadenschaltung zu steuern und zu überwachen.
  • Ein Stand-by-Modus zur Energieeinsparung ist aktivierbar und eine Ein- und Ausschaltverzögerung einstellbar.
  • Der Schwitmatic 2 ist zum Einsatz in Räumen mit hoher Luftfeuchtigkeit geeignet (z.B. Brunnenstube). Es muss allerdings die Schutzklasse IP 55 und die Verkabelung strikt beachtet werden.
  • Spannung ~ 1x 110 - 230 V (Version M) oder ~ 3 x 230 V - 400 V (Version T) mit einer Frequenz von 50 Hz, einer anschließbaren Pumpenleistung bis 2,2 kW und 16 A (Version M) oder 4,4 kW und 10 A (bei Version T) sowie einer maximalen Temperatur des Fördermediums von +40° C

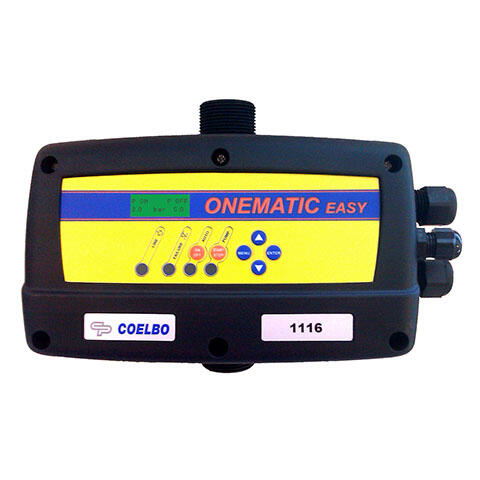

Onematic

Art.-Nr.Bezeichnung
62008Onematic

Technische Kurzbeschreibung

  • kompakter, elektronischer Druckschalter zur Steuerung von Pumpen mit Dreh- oder Wechselstrommotor
  • der Schaltautomat steuert das Ein- und Ausschalten der Pumpe entweder vollständig über den Druck (Drucksteuerung) oder alternativ über einen Ein-/Aus-Modus zur druckabhängigen Ein- und strömungsabhängigen Ausschaltung
  • Der Einschalt- und Ausschaltdruck ist einstellbar. Bei Betrieb über die Drucksteuerung ist der Mindestdifferenzdruck 0,5 bar, der maximale Ausschaltdruck 7 bar und der maximale Einschaltdruck 6,5 bar. Im Ein-/Aus-Modus ist der Einschaltdruck einstellbar zwischen 1 und 5 bar. Bei einem Durchfluss < 1,5 Liter/Minute schaltet das Gerät die Pumpe ab. Eine Einschalt- und Ausschaltverzögerung ist für beide Modi programmierbar.
  • verfügt über eine Steuer- und Schutzeinrichtung bei Überstrom und bei Trockenlauf sowie eine automatische Reset-Funktion (ART) zum mehrmaligen automatischen Starten nach Betriebsstörung
  • weitere Funktionen sind ein System zur automatischen Wiederherstellung nach Stromausfällen, ein potentialfreier Kontakt zur Überwachung der auf dem Bildschirm angezeigten Alarme und ein Eingang zur Überwachung des Mindestwasserstandes in einem Vorlagebehälter (unabhängig vom Trockenlauf)
  • Der Onematic besitzt kein integriertes Ausdehnungsgefäß oder Wasserschlagdämpfer, kein integriertes Rückschlagventil und auch keine Verkabelung. Dies muss bauseits gestellt und montiert werden.
  • ist zum Einsatz in Räumen mit hoher Luftfeuchtigkeit geeignet (z.B. Brunnenstube), allerdings muss hierbei die Schutzklasse IP 55 und die Verkabelung beachtet werden
  • Spannung 1 x 230 V oder 3 x 230 V oder 3 x 400 V mit 50 Hz, anschließbare Pumpenleistung bis zu 10 A
  • maximaler Durchfluss 15 m³/h und maximaler Wasserdruck 10 bar
